Bedienung

7.1

Allgemeines

Das Kühlgerät ist mit einem Display mit Touchfunktion
ausgerüstet, an dem die grundlegenden Einstellungen
durchgeführt werden können und Fehlermeldungen an-
gezeigt werden. Es handelt sich um einen Industrie-
Touchdisplay, das druckempfindlich ist und daher auch
mit Handschuhen bedient werden kann.
Neben der Bedienung direkt am Kühlgerät ist eine
Smartphone-App verfügbar. Diese bietet fast die glei-
chen Funktionalitäten wie das Display selbst und gibt zu-
sätzlich erweiterte Erläuterungen zu Fehlermeldungen
sowie die Möglichkeit der direkten Kontaktaufnahme
zum Rittal Service.
7.2

Updater-Programm

Mit Hilfe des Updater-Programms kann ein Software-
Update durchgeführt werden. Als Schnittstelle dient die
USB-Schnittstelle an der Frontseite des Kühlgeräts.
Das Updater-Programm finden Sie im Download-Be-
reich auf der Produktdetailseite.
7.3

Aufbau der Displayanzeige

Die Anzeige ist unterteilt in einen oberen Bereich auf
dunklem Hintergrund und einen unteren Bereich mit der
Menüleiste. Diese Aufteilung ist immer identisch, die In-
halte der beiden Bereiche unterscheiden sich jedoch je
nach gewähltem Menü.
7.3.1

Startbildschirm

Der Startbildschirm wird immer im normalen Betrieb des
Kühlgeräts angezeigt, solange keine Störungsmeldung
ansteht.

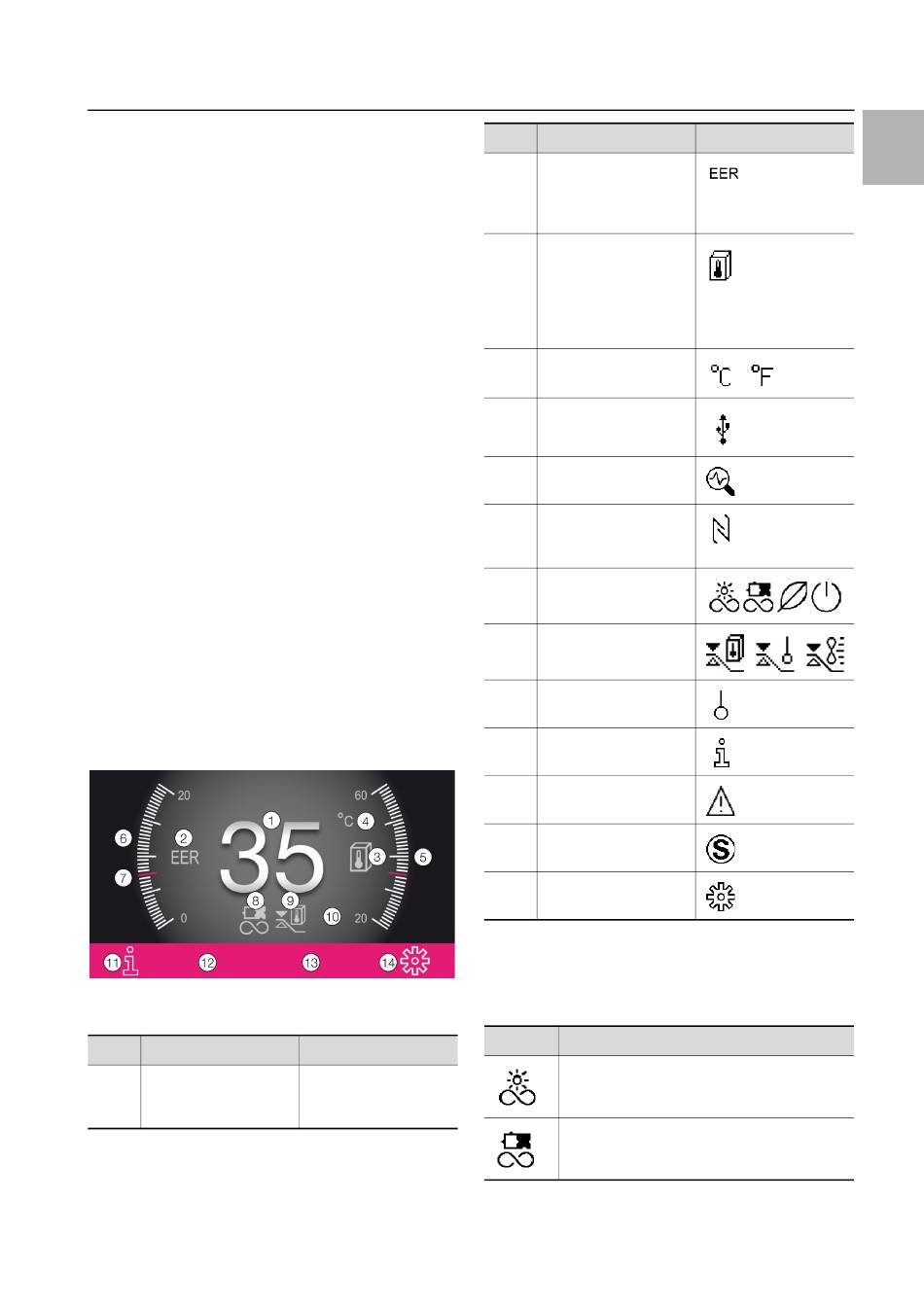

Abb. 22: Aufbau des Startbildschirms
Legende
Pos. Bezeichnung
1 Innentemperturanzei-
ge (2-stellig °C/3stellig
°F)
Tab. 5: Auflistung aller Icons mit Bezeichnungen
Rittal Schaltschrank-Kühlgerät
Mögliche Icons
Zahlen von 0-9
Pos. Bezeichnung
2 EER Skala: Bereich
0...20 / aktueller EER-
Durchschnittswert der
letzten 24 Stunden
3 Ti Skala: Bereich
20...60 / Wert: Durch-
schnittliche Schalt-
schrank-Innentempe-
ratur der letzten
24 Stunden
4 Anzeige Temperturein-
heit
5 USB Verbindung (falls
verbunden)
6 Selbsttest (falls initiiert)
7 NFC Verbindung (max.
120 Sekunden nach
Verbindung)
8 Kühlart
9 Regelung nach ...
10 Externer Sensor
11 Informations-Menü
12 Systemmeldungen
(falls vorliegend)
13 Service-Icon (falls be-
nötigt)
14 Konfiguration
Tab. 5: Auflistung aller Icons mit Bezeichnungen
Kühlart
Die aktuelle Kühlart wird mit einem der folgenden vier
Icons angezeigt.
Symbol Parameter
Kühlung im Verdichterbetrieb ohne Unterstüt-
zung der Heat Pipe
Kühlung im Verdichterbetrieb mit Unterstüt-
zung der Heat Pipe
Tab. 6: Mögliche Icons für die aktuelle Kühlart
