ZENEC PRIME Z-E3766 Montageanleitung Seite 4

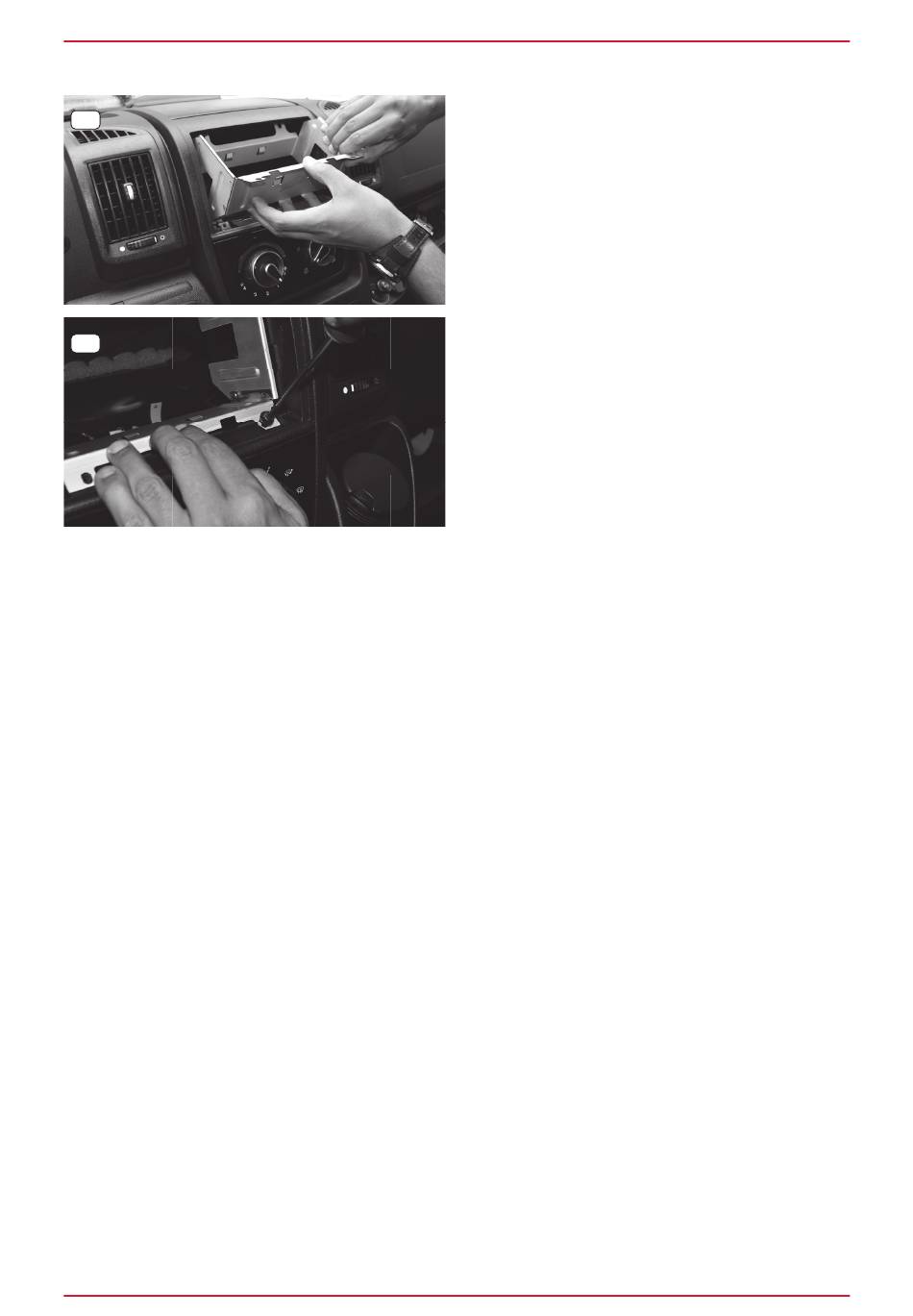

4.a
4.b
4.a Setzen Sie den Montagerahmen (Nr. 2) schräg
von oben in den Radioschacht ein.
4.b Verschrauben Sie den Montagerahmen oben
und unten mit den vier Kreuzschlitzschrauben
(Nr. 3) aus dem Lieferumfang des ZENEC-
Systems.
5. (Ohne Abbildung)
Montieren Sie die GPS-Antenne (Nr. 6) an einer
geeigneten Stelle und achten Sie darauf, dass
der GPS-Empfang nicht durch die Abschattung
von metallischen Fahrzeugteilen negativ
beeinflusst wird (Wärmeschutzverglasung etc.).
Verwenden Sie die im Lieferumfang enthaltene
Metallplatte als Unterlage für die GPS-Antenne
um deren Empfang situationsbedingt zu
verbessern. Verlegen Sie das Anschlusskabel
anschließend in den Radioschacht.
6. (Ohne Abbildung)
Falls Sie das mitgelieferte externe Bluetooth
Mikrofon (Nr. 7) verwenden möchten, montieren
Sie es jetzt und verlegen das Anschlusskabel
anschließend in den Radioschacht.
Je nach Wahl des geräte-internen oder externen
Mikrofons, muss die Mikrofonquelle für den
Bluetooth Modus im Gerätemenü entsprechend
angepasst werden.
7. (Ohne Abbildung)
Verlegen Sie das USB-Verlängerungs-
kabel (Nr. 10) vom Radioschacht an die von
Ihnen gewünschte Stelle.
4
