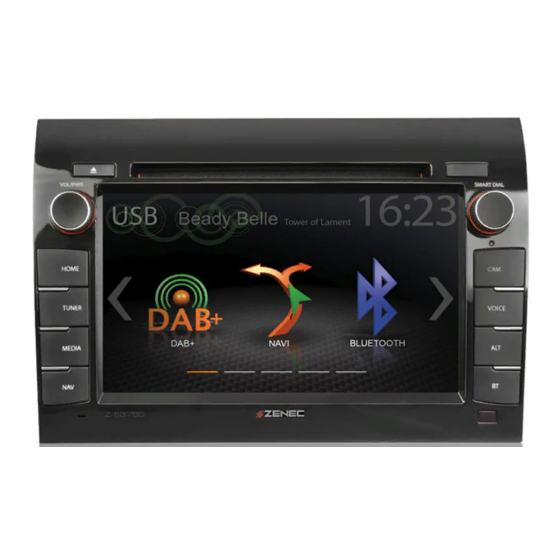

Z-E3756
MONTAGEANLEITUNG
DE

Werbung

loading

Verwandte Anleitungen für ZENEC Z-E3756

Inhaltszusammenfassung für ZENEC Z-E3756

  • Seite 1 Z-E3756 MONTAGEANLEITUNG...

  • Seite 2: Kompatibilitätsliste

    2014 Citroën Jumper II 250/250D/250L ab 2006 Peugeot Boxer II 250/251 ab 2006 ● Der Einbau des ZENEC-Systems sollte von einem autorisierten Fachhändler durchgeführt werden. Zur Montage werden spezifische Kenntnisse und Werkzeuge benötigt. Unsachgemässer Einbau kann zu Schäden am Fahrzeug und am ZENEC-System führen. ● Eine einwandfreie Funktion kann nur dann gewährleistet werden, wenn Sie das im Lieferumfang oder das optional erhältliche ZENEC Originalzubehör verwenden. Das ZENEC-System und das Originalzubehör darf auf keinen Fall auf irgendwelcher Art und Weise modifiziert bzw. verändert wer- den. Unsachgemässe Handlungen können zu Schäden am Fahrzeug und am ZENEC-System führen. ● Das Zielfahrzeug muss mit der werksseitigen Radiovorbereitung ausgestattet sein. Das ZENEC- System ist nicht kompatibel mit Fahrzeugen, die ab Werk mit dem OE Radiogerät oder OE Navi-...

  • Seite 3: Demontage Und Vorbereitung

    DEMONTAGE UND VORBEREITUNG: 1. Entfernen Sie die beiden Ablagefächer gemäss Herstellerangaben. 2.a Trennen Sie die Kunststoffhalter für die Ablagefächer links und rechts bündig ab. 2.b Verwenden Sie dazu eine geeignete Säge und danach eine Feile, um eventuell noch vorhandene Überstände zu entfernen. INSTALLATION: Entfernen Sie die beiden oberen originalen Torxschrauben (T25).
  • Seite 4 Entfernen Sie vor dem Einbau des ZENEC- Systems (Nr. 1) die beiden Schrauben der Transportsicherung des Laufwerks. 5.a Setzen Sie den Montagerahmen (Nr. 2) schräg von oben in den Radioschacht ein. 5.b Verschrauben Sie den Montagerahmen oben und unten mit den vier Kreuzschlitzschrauben (Nr. 3) aus dem Lieferumfang des ZENEC- Systems. 6. (Ohne Abbildung) Montieren Sie die GPS-Antenne (Nr. 6) an einer geeigneten Stelle und achten Sie darauf, dass der GPS-Empfang nicht durch die Abschattung von metallischen Fahrzeugteilen negativ beeinflusst wird (Wärmeschutzverglasung etc.). Verwenden Sie die im Lieferumfang enthaltene Metallplatte als Unterlage für die GPS-Antenne um deren Empfang situationsbedingt zu verbessern. Verlegen Sie das Anschlusskabel anschließend in den Radioschacht. 7. (Ohne Abbildung) Falls Sie das mitgelieferte externe Bluetooth Mikrofon (Nr. 7) verwenden möchten, montieren Sie es jetzt und verlegen das Anschlusskabel anschließend in den Radioschacht.
  • Seite 5 Verbinden Sie das Hauptanschlusskabel (Nr. 9) des ZENEC-Systems (Nr. 1) mit den ISO-Steckern des Fahrzeuges. 10. Verbinden Sie alle zuvor in den Radioschacht verlegte Kabel und das originale Antennenkabel mit dem ZENEC-System (Nr. 1). Verwenden Sie bei Bedarf den im Lieferumfang enthaltenen ISO-DIN Antennenadapter (Nr. 8). Schieben Sie das ZENEC-System anschließend vorsichtig zurück in den Radioschacht bis es hörbar einrastet. ● Stellen Sie sicher, dass alle Stecker an der Geräterückseite genügend Freiraum haben und nicht abgeknickt werden. ● Bei Fahrzeugen mit einer originalen FIAT Aktivantenne, muss die Spannungsversorgung für die Antenne sichergestellt werden. Achten Sie besonders darauf, dass die Steckverbindungen der P.ANT Leitung des Hauptanschlusskabels (Nr. 9) miteinander verbunden sind. ● Steckverbindungen ohne Sicherungsmechanismus sind zusätzlich mit Isolierband zu sichern. INBETRIEBNAHME Stellen Sie sicher, dass sich das Fahrzeug im Freien befindet und der GPS-Empfang nicht durch irgendwelche Abschattungen (Bäume, hohe Gebäude etc.) negativ beeinflusst wird. Stecken Sie nun die mitgelieferte SD-Karte (Nr. 5) mit der Navigationssoftware in den dafür vorgesehenen SD-Kartenslot des ZENEC-Systems und starten Sie es anschließend, um den sogenannten Sat-Fix zu erstellen. Achten Sie darauf, dass das Fahrzeug nicht bewegt wird, bis der Sat-Fix erstellt ist. Drücken Sie nun die NAV-Taste, um den Navigationsmodus zu starten und wählen Sie Kartenansicht aus. Sobald in der Kartenansicht Ihr aktueller Standort zu sehen ist, wurde der Sat-Fix erstellt. Dies kann je nach Anzahl der verfügbaren Satelliten 3 bis 5 Minuten dauern. Sie können das ZENEC-System jetzt verwenden. Führen Sie abschliessend einen allgemeinen Funktionstest durch und nehmen Sie die Grundeinstellungen vor. Stellen Sie zudem sicher, dass fahrzeugseitig keine Fehlermeldungen erscheinen.
  • Seite 6 Loudspeaker rear left (-) Loudspeaker rear left (-) Lautsprecher Vorne Links (-) Lautsprecher Hinten Links (+) Loudspeaker front left (-) Loudspeaker rear left (+) *300mA max. *300mA max. Input (reserved for Schaudt) ZENEC · Bohrturmweg 1 · CH-5330 Bad Zurzach · Schweiz/Switzerland · E-Mail: support@zenec.com · www.zenec.com ZENEC · Bohrturmweg 1 · CH-5330 Bad Zurzach · Schweiz/Switzerland · Mail: support@zenec.com · www.zenec.com...
