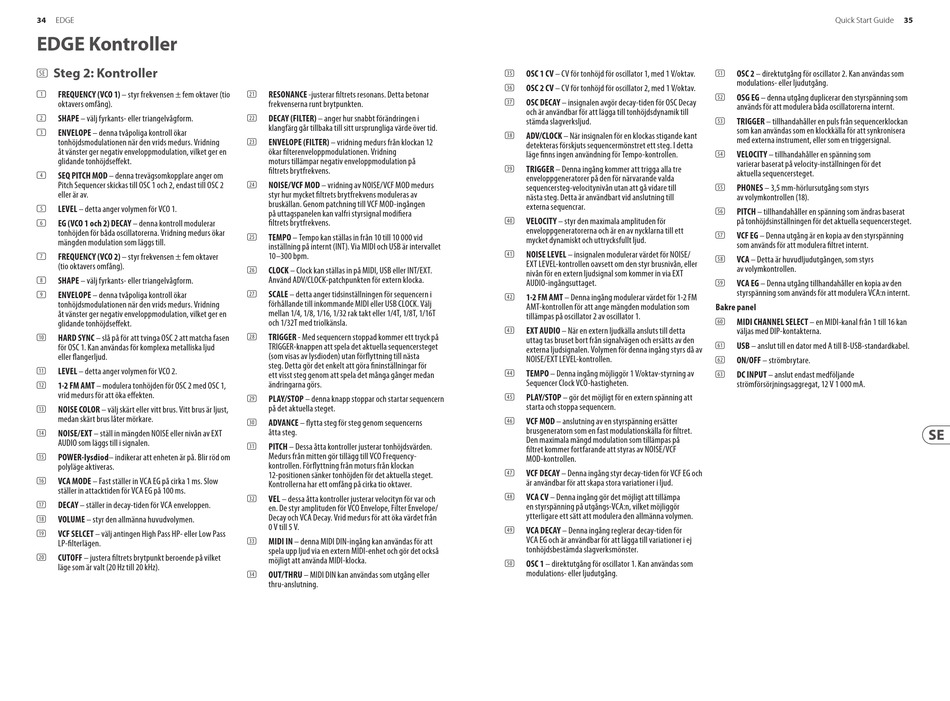

EDGE
EDGE Kontroller
Steg 2: Kontroller
(SE)
FREQUENCY (VCO 1) – styr frekvensen ± fem oktaver (tio
(1)
oktavers omfång).
SHAPE – välj fyrkants- eller triangelvågform.
(2)
ENVELOPE – denna tvåpoliga kontroll ökar
(3)
tonhöjdsmodulationen när den vrids medurs. Vridning
åt vänster ger negativ enveloppmodulation, vilket ger en
glidande tonhöjdseffekt.
SEQ PITCH MOD – denna trevägsomkopplare anger om
(4)
Pitch Sequencer skickas till OSC 1 och 2, endast till OSC 2
eller är av.
LEVEL – detta anger volymen för VCO 1.
(5)
EG (VCO 1 och 2) DECAY – denna kontroll modulerar
(6)
tonhöjden för båda oscillatorerna. Vridning medurs ökar
mängden modulation som läggs till.
FREQUENCY (VCO 2) – styr frekvensen ± fem oktaver
(7)
(tio oktavers omfång).
SHAPE – välj fyrkants- eller triangelvågform.
(8)
ENVELOPE – denna tvåpoliga kontroll ökar
(9)
tonhöjdsmodulationen när den vrids medurs. Vridning
åt vänster ger negativ enveloppmodulation, vilket ger en
glidande tonhöjdseffekt.
HARD SYNC – slå på för att tvinga OSC 2 att matcha fasen
(10)
för OSC 1. Kan användas för komplexa metalliska ljud
eller flangerljud.
LEVEL – detta anger volymen för VCO 2.
(11)
1-2 FM AMT – modulera tonhöjden för OSC 2 med OSC 1,
(12)
vrid medurs för att öka effekten.
NOISE COLOR – välj skärt eller vitt brus. Vitt brus är ljust,
(13)
medan skärt brus låter mörkare.
NOISE/EXT – ställ in mängden NOISE eller nivån av EXT
(14)
AUDIO som läggs till i signalen.
POWER-lysdiod– indikerar att enheten är på. Blir röd om
(15)
polyläge aktiveras.
VCA MODE – Fast ställer in VCA EG på cirka 1 ms. Slow
(16)
ställer in attacktiden för VCA EG på 100 ms.
DECAY – ställer in decay-tiden för VCA enveloppen.
(17)
VOLUME – styr den allmänna huvudvolymen.
(18)
VCF SELCET – välj antingen High Pass HP- eller Low Pass
(19)
LP-filterlägen.
CUTOFF – justera filtrets brytpunkt beroende på vilket
(20)
läge som är valt (20 Hz till 20 kHz).
RESONANCE -justerar filtrets resonans. Detta betonar
(21)
frekvenserna runt brytpunkten.
DECAY (FILTER) – anger hur snabbt förändringen i
(22)
klangfärg går tillbaka till sitt ursprungliga värde över tid.
ENVELOPE (FILTER) – vridning medurs från klockan 12
(23)
ökar filterenveloppmodulationen. Vridning
moturs tillämpar negativ enveloppmodulation på
filtrets brytfrekvens.
NOISE/VCF MOD – vridning av NOISE/VCF MOD medurs
(24)
styr hur mycket filtrets brytfrekvens moduleras av
bruskällan. Genom patchning till VCF MOD-ingången
på uttagspanelen kan valfri styrsignal modifiera
filtrets brytfrekvens.
TEMPO – Tempo kan ställas in från 10 till 10 000 vid
(25)
inställning på internt (INT). Via MIDI och USB är intervallet
10–300 bpm.
CLOCK – Clock kan ställas in på MIDI, USB eller INT/EXT.
(26)
Använd ADV/CLOCK-patchpunkten för extern klocka.
SCALE – detta anger tidsinställningen för sequencern i
(27)
förhållande till inkommande MIDI eller USB CLOCK. Välj
mellan 1/4, 1/8, 1/16, 1/32 rak takt eller 1/4T, 1/8T, 1/16T
och 1/32T med triolkänsla.
TRIGGER - Med sequencern stoppad kommer ett tryck på
(28)
TRIGGER-knappen att spela det aktuella sequencersteget
(som visas av lysdioden) utan förflyttning till nästa
steg. Detta gör det enkelt att göra fininställningar för
ett visst steg genom att spela det många gånger medan
ändringarna görs.
PLAY/STOP – denna knapp stoppar och startar sequencern
(29)
på det aktuella steget.
ADVANCE – flytta steg för steg genom sequencerns
(30)
åtta steg.
PITCH – Dessa åtta kontroller justerar tonhöjdsvärden.
(31)
Medurs från mitten gör tillägg till VCO Frequency-
kontrollen. Förflyttning från moturs från klockan
12-positionen sänker tonhöjden för det aktuella steget.
Kontrollerna har ett omfång på cirka tio oktaver.
VEL – dessa åtta kontroller justerar velocityn för var och
(32)
en. De styr amplituden för VCO Envelope, Filter Envelope/
Decay och VCA Decay. Vrid medurs för att öka värdet från
0 V till 5 V.
MIDI IN – denna MIDI DIN-ingång kan användas för att
(33)
spela upp ljud via en extern MIDI-enhet och gör det också
möjligt att använda MIDI-klocka.
OUT/THRU – MIDI DIN kan användas som utgång eller
(34)
thru-anslutning.
OSC 1 CV – CV för tonhöjd för oscillator 1, med 1 V/oktav.
(35)
OSC 2 CV – CV för tonhöjd för oscillator 2, med 1 V/oktav.
(36)
OSC DECAY – insignalen avgör decay-tiden för OSC Decay
(37)
och är användbar för att lägga till tonhöjdsdynamik till
stämda slagverksljud.
ADV/CLOCK – När insignalen för en klockas stigande kant
(38)
detekteras förskjuts sequencermönstret ett steg. I detta
läge finns ingen användning för Tempo-kontrollen.
TRIGGER – Denna ingång kommer att trigga alla tre
(39)
enveloppgeneratorer på den för närvarande valda
sequencersteg-velocitynivån utan att gå vidare till
nästa steg. Detta är användbart vid anslutning till
externa sequencrar.
VELOCITY – styr den maximala amplituden för
(40)
enveloppgeneratorerna och är en av nycklarna till ett
mycket dynamiskt och uttrycksfullt ljud.
NOISE LEVEL – insignalen modulerar värdet för NOISE/
(41)
EXT LEVEL-kontrollen oavsett om den styr brusnivån, eller
nivån för en extern ljudsignal som kommer in via EXT
AUDIO-ingångsuttaget.
1-2 FM AMT – Denna ingång modulerar värdet för 1-2 FM
(42)
AMT-kontrollen för att ange mängden modulation som
tillämpas på oscillator 2 av oscillator 1.
EXT AUDIO – När en extern ljudkälla ansluts till detta
(43)
uttag tas bruset bort från signalvägen och ersätts av den
externa ljudsignalen. Volymen för denna ingång styrs då av
NOISE/EXT LEVEL-kontrollen.
TEMPO – Denna ingång möjliggör 1 V/oktav-styrning av
(44)
Sequencer Clock VCO-hastigheten.
PLAY/STOP – gör det möjligt för en extern spänning att
(45)
starta och stoppa sequencern.
VCF MOD – anslutning av en styrspänning ersätter
(46)
brusgeneratorn som en fast modulationskälla för filtret.
Den maximala mängd modulation som tillämpas på
filtret kommer fortfarande att styras av NOISE/VCF
MOD-kontrollen.
VCF DECAY – Denna ingång styr decay-tiden för VCF EG och
(47)
är användbar för att skapa stora variationer i ljud.
VCA CV – Denna ingång gör det möjligt att tillämpa
(48)
en styrspänning på utgångs-VCA:n, vilket möjliggör
ytterligare ett sätt att modulera den allmänna volymen.
VCA DECAY – Denna ingång reglerar decay-tiden för
(49)
VCA EG och är användbar för att lägga till variationer i ej
tonhöjdsbestämda slagverksmönster.
OSC 1 – direktutgång för oscillator 1. Kan användas som
(50)
modulations- eller ljudutgång.
Quick Start Guide
OSC 2 – direktutgång för oscillator 2. Kan användas som
(51)
modulations- eller ljudutgång.
OSG EG – denna utgång duplicerar den styrspänning som
(52)
används för att modulera båda oscillatorerna internt.
TRIGGER – tillhandahåller en puls från sequencerklockan
(53)
som kan användas som en klockkälla för att synkronisera
med externa instrument, eller som en triggersignal.
VELOCITY – tillhandahåller en spänning som
(54)
varierar baserat på velocity-inställningen för det
aktuella sequencersteget.
PHONES – 3,5 mm-hörlursutgång som styrs
(55)
av volymkontrollen (18).
PITCH – tillhandahåller en spänning som ändras baserat
(56)
på tonhöjdsinställningen för det aktuella sequencersteget.
VCF EG – Denna utgång är en kopia av den styrspänning
(57)
som används för att modulera filtret internt.
VCA – Detta är huvudljudutgången, som styrs
(58)
av volymkontrollen.
VCA EG – Denna utgång tillhandahåller en kopia av den
(59)
styrspänning som används för att modulera VCA:n internt.
Bakre panel
MIDI CHANNEL SELECT – en MIDI-kanal från 1 till 16 kan
(60)
väljas med DIP-kontakterna.
USB – anslut till en dator med A till B-USB-standardkabel.
(61)
ON/OFF – strömbrytare.
(62)
DC INPUT – anslut endast medföljande
(63)
strömförsörjningsaggregat, 12 V 1 000 mA.
