30
EDGE

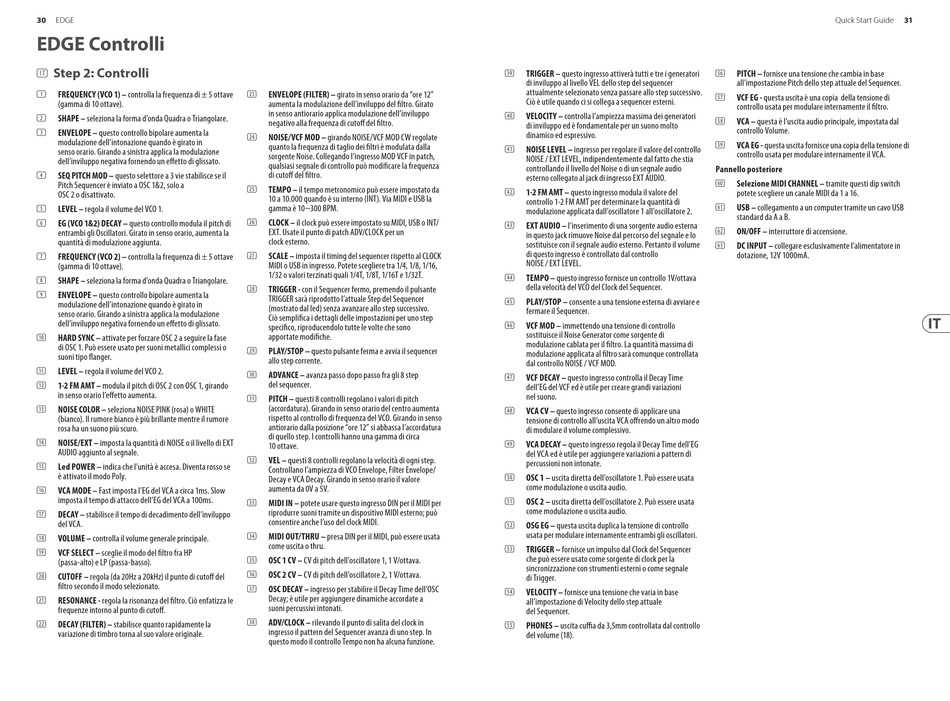

EDGE Controlli
Step 2: Controlli
(IT)
FREQUENCY (VCO 1) – controlla la frequenza di ± 5 ottave
(1)
(gamma di 10 ottave).
SHAPE – seleziona la forma d'onda Quadra o Triangolare.
(2)
ENVELOPE – questo controllo bipolare aumenta la
(3)
modulazione dell'intonazione quando è girato in
senso orario. Girando a sinistra applica la modulazione
dell'inviluppo negativa fornendo un effetto di glissato.
SEQ PITCH MOD – questo selettore a 3 vie stabilisce se il
(4)
Pitch Sequencer è inviato a OSC 1&2, solo a
OSC 2 o disattivato.
LEVEL – regola il volume del VCO 1.
(5)
EG (VCO 1&2) DECAY – questo controllo modula il pitch di
(6)
entrambi gli Oscillatori. Girato in senso orario, aumenta la
quantità di modulazione aggiunta.
FREQUENCY (VCO 2) – controlla la frequenza di ± 5 ottave
(7)
(gamma di 10 ottave).
SHAPE – seleziona la forma d'onda Quadra o Triangolare.
(8)
ENVELOPE – questo controllo bipolare aumenta la
(9)
modulazione dell'intonazione quando è girato in
senso orario. Girando a sinistra applica la modulazione
dell'inviluppo negativa fornendo un effetto di glissato.
HARD SYNC – attivate per forzare OSC 2 a seguire la fase
(10)
di OSC 1. Può essere usato per suoni metallici complessi o
suoni tipo flanger.
LEVEL – regola il volume del VCO 2.
(11)
1-2 FM AMT – modula il pitch di OSC 2 con OSC 1, girando
(12)
in senso orario l'effetto aumenta.
NOISE COLOR – seleziona NOISE PINK (rosa) o WHITE
(13)
(bianco). Il rumore bianco è più brillante mentre il rumore
rosa ha un suono più scuro.
NOISE/EXT – imposta la quantità di NOISE o il livello di EXT
(14)
AUDIO aggiunto al segnale.
Led POWER – indica che l'unità è accesa. Diventa rosso se
(15)
è attivato il modo Poly.
VCA MODE – Fast imposta l'EG del VCA a circa 1ms. Slow
(16)
imposta il tempo di attacco dell'EG del VCA a 100ms.
DECAY – stabilisce il tempo di decadimento dell'inviluppo
(17)
del VCA.
VOLUME – controlla il volume generale principale.
(18)
VCF SELECT – sceglie il modo del filtro fra HP
(19)
(passa-alto) e LP (passa-basso).
CUTOFF – regola (da 20Hz a 20kHz) il punto di cutoff del
(20)
filtro secondo il modo selezionato.
RESONANCE - regola la risonanza del filtro. Ciò enfatizza le
(21)
frequenze intorno al punto di cutoff.
DECAY (FILTER) – stabilisce quanto rapidamente la
(22)
variazione di timbro torna al suo valore originale.
ENVELOPE (FILTER) – girato in senso orario da "ore 12"
(23)
aumenta la modulazione dell'inviluppo del filtro. Girato
in senso antiorario applica modulazione dell'inviluppo
negativo alla frequenza di cutoff del filtro.
NOISE/VCF MOD – girando NOISE/VCF MOD CW regolate
(24)
quanto la frequenza di taglio dei filtri è modulata dalla
sorgente Noise. Collegando l'ingresso MOD VCF in patch,
qualsiasi segnale di controllo può modificare la frequenza
di cutoff del filtro.
TEMPO – il tempo metronomico può essere impostato da
(25)
10 a 10.000 quando è su interno (INT). Via MIDI e USB la
gamma è 10~300 BPM.
CLOCK – il clock può essere impostato su MIDI, USB o INT/
(26)
EXT. Usate il punto di patch ADV/CLOCK per un
clock esterno.
SCALE – imposta il timing del sequencer rispetto al CLOCK
(27)
MIDI o USB in ingresso. Potete scegliere tra 1/4, 1/8, 1/16,
1/32 o valori terzinati quali 1/4T, 1/8T, 1/16T e 1/32T.
TRIGGER - con il Sequencer fermo, premendo il pulsante
(28)
TRIGGER sarà riprodotto l'attuale Step del Sequencer
(mostrato dal led) senza avanzare allo step successivo.
Ciò semplifica i dettagli delle impostazioni per uno step
specifico, riproducendolo tutte le volte che sono
apportate modifiche.
PLAY/STOP – questo pulsante ferma e avvia il sequencer
(29)
allo step corrente.
ADVANCE – avanza passo dopo passo fra gli 8 step
(30)
del sequencer.
PITCH – questi 8 controlli regolano i valori di pitch
(31)
(accordatura). Girando in senso orario del centro aumenta
rispetto al controllo di frequenza del VCO. Girando in senso
antiorario dalla posizione "ore 12" si abbassa l'accordatura
di quello step. I controlli hanno una gamma di circa
10 ottave.
VEL – questi 8 controlli regolano la velocità di ogni step.
(32)
Controllano l'ampiezza di VCO Envelope, Filter Envelope/
Decay e VCA Decay. Girando in senso orario il valore
aumenta da 0V a 5V.
MIDI IN – potete usare questo ingresso DIN per il MIDI per
(33)
riprodurre suoni tramite un dispositivo MIDI esterno; può
consentire anche l'uso del clock MIDI.
MIDI OUT/THRU – presa DIN per il MIDI, può essere usata
(34)
come uscita o thru.
OSC 1 CV – CV di pitch dell'oscillatore 1, 1 V/ottava.
(35)
OSC 2 CV – CV di pitch dell'oscillatore 2, 1 V/ottava.
(36)
OSC DECAY – ingresso per stabilire il Decay Time dell'OSC
(37)
Decay; è utile per aggiungere dinamiche accordate a
suoni percussivi intonati.
ADV/CLOCK – rilevando il punto di salita del clock in
(38)
ingresso il pattern del Sequencer avanza di uno step. In
questo modo il controllo Tempo non ha alcuna funzione.
TRIGGER – questo ingresso attiverà tutti e tre i generatori
(39)
di inviluppo al livello VEL dello step del sequencer
attualmente selezionato senza passare allo step successivo.
Ciò è utile quando ci si collega a sequencer esterni.
VELOCITY – controlla l'ampiezza massima dei generatori
(40)
di inviluppo ed è fondamentale per un suono molto
dinamico ed espressivo.
NOISE LEVEL – ingresso per regolare il valore del controllo
(41)
NOISE / EXT LEVEL, indipendentemente dal fatto che stia
controllando il livello del Noise o di un segnale audio
esterno collegato al jack di ingresso EXT AUDIO.
1-2 FM AMT – questo ingresso modula il valore del
(42)
controllo 1-2 FM AMT per determinare la quantità di
modulazione applicata dall'oscillatore 1 all'oscillatore 2.
EXT AUDIO – l'inserimento di una sorgente audio esterna
(43)
in questo jack rimuove Noise dal percorso del segnale e lo
sostituisce con il segnale audio esterno. Pertanto il volume
di questo ingresso è controllato dal controllo
NOISE / EXT LEVEL.
TEMPO – questo ingresso fornisce un controllo 1V/ottava
(44)
della velocità del VCO del Clock del Sequencer.
PLAY/STOP – consente a una tensione esterna di avviare e
(45)
fermare il Sequencer.
VCF MOD – immettendo una tensione di controllo
(46)
sostituisce il Noise Generator come sorgente di
modulazione cablata per il filtro. La quantità massima di
modulazione applicata al filtro sarà comunque controllata
dal controllo NOISE / VCF MOD.
VCF DECAY – questo ingresso controlla il Decay Time
(47)
dell'EG del VCF ed è utile per creare grandi variazioni
nel suono.
VCA CV – questo ingresso consente di applicare una
(48)
tensione di controllo all'uscita VCA offrendo un altro modo
di modulare il volume complessivo.
VCA DECAY – questo ingresso regola il Decay Time dell'EG
(49)
del VCA ed è utile per aggiungere variazioni a pattern di
percussioni non intonate.
OSC 1 – uscita diretta dell'oscillatore 1. Può essere usata
(50)
come modulazione o uscita audio.
OSC 2 – uscita diretta dell'oscillatore 2. Può essere usata
(51)
come modulazione o uscita audio.
OSG EG – questa uscita duplica la tensione di controllo
(52)
usata per modulare internamente entrambi gli oscillatori.
TRIGGER – fornisce un impulso dal Clock del Sequencer
(53)
che può essere usato come sorgente di clock per la
sincronizzazione con strumenti esterni o come segnale
di Trigger.
VELOCITY – fornisce una tensione che varia in base
(54)
all'impostazione di Velocity dello step attuale
del Sequencer.
PHONES – uscita cuffia da 3,5mm controllata dal controllo
(55)
del volume (18).
Quick Start Guide
PITCH – fornisce una tensione che cambia in base
(56)
all'impostazione Pitch dello step attuale del Sequencer.
VCF EG - questa uscita è una copia della tensione di
(57)
controllo usata per modulare internamente il filtro.
VCA – questa è l'uscita audio principale, impostata dal
(58)
controllo Volume.
VCA EG - questa uscita fornisce una copia della tensione di
(59)
controllo usata per modulare internamente il VCA.
Pannello posteriore
Selezione MIDI CHANNEL – tramite questi dip switch
(60)
potete scegliere un canale MIDI da 1 a 16.
USB – collegamento a un computer tramite un cavo USB
(61)
standard da A a B.
ON/OFF – interruttore di accensione.
(62)
DC INPUT – collegare esclusivamente l'alimentatore in
(63)
dotazione, 12V 1000mA.
31
