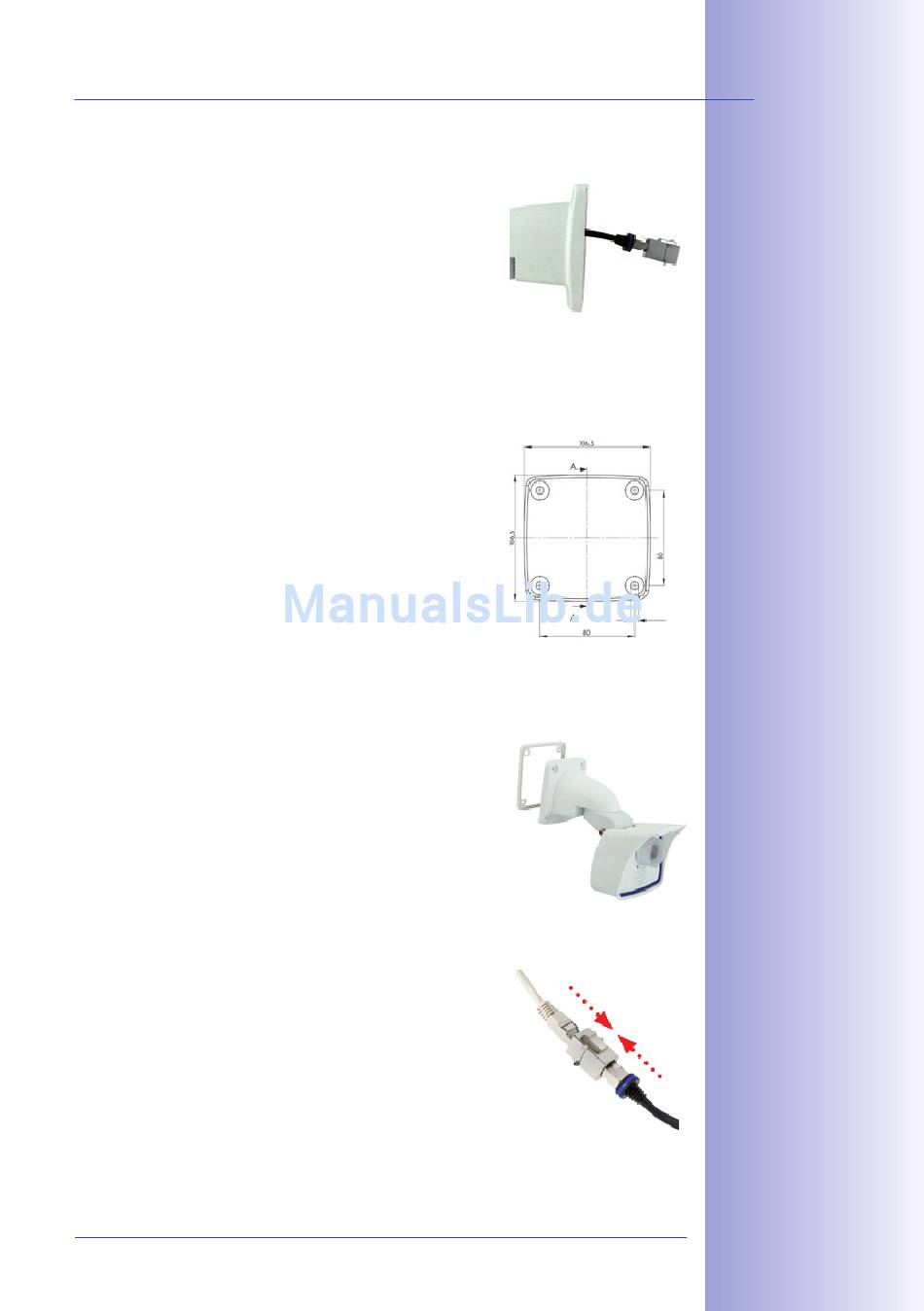

Montage der Kamera mit Wandhalter
2.4.4

Arbeitsschritte

Netzwerkanschluss verlegen und vorbereiten:
1.
bereits vormontierte Patchkabel der Kamera muss mit
dem Kabel des Netzwerkanschlusses verbunden werden.
Die Verbindung kann hier entweder über eine installierte
Unterputzdose mit RJ45-Anschluss erfolgen oder – bei
einem aus der Wand ragenden Netzwerkkabel – mit
einem geeigneten Verbinder innerhalb des Wandhalters.
In beiden Fällen ist die Verbindung gut geschützt und
von außen weder zugänglich noch sichtbar.
Bohrlöcher vorbereiten:
2.
ferte Bohrschablone der Kamera (Faltblatt am Ende
dieses Handbuchs). Bohrlöcher für die mitgelieferten
Dübel bohren. Auf das Setzen von Dübeln kann ver-
zichtet werden, wenn der Untergrund aus Holz ist. Zur
Befestigung des Halters werden später die mitgelie-
ferten Edelstahl-Sechskantschrauben direkt in den
Untergrund geschraubt. Um das Einschrauben im Holz
zu erleichtern, sollten die Stellen zunächst z. B. mit
einem 2 mm-Bohrer vorgebohrt werden (Bohrtiefe
knapp unter Schraubenlänge).
Wanddichtung anbringen:
3.
mit der Nut auf den Rand des Wandhalters aufsetzen.
Kabel anschließen:
4.
mit dem Patchkabel der Kamera via Adapter verbin-
den bzw. Patchkabel in RJ45-Dose einstecken. Darauf
achten, dass die Kabel nicht geknickt oder gequetscht
werden.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Verwenden Sie die mitgelie-
Die weiße Gummidichtung
Das zugeführte Netzwerkkabel
Das
67
/146
Als Zubehör sind bei
MOBOTIX-Patchkabel
in unterschiedlichen
Längen verfügbar
Bei Untergründen aus
Holz werden keine
Dübel benötigt
Zusätzliche
Abdichtung z. B. mit
Schrumpfschlauch
möglich
