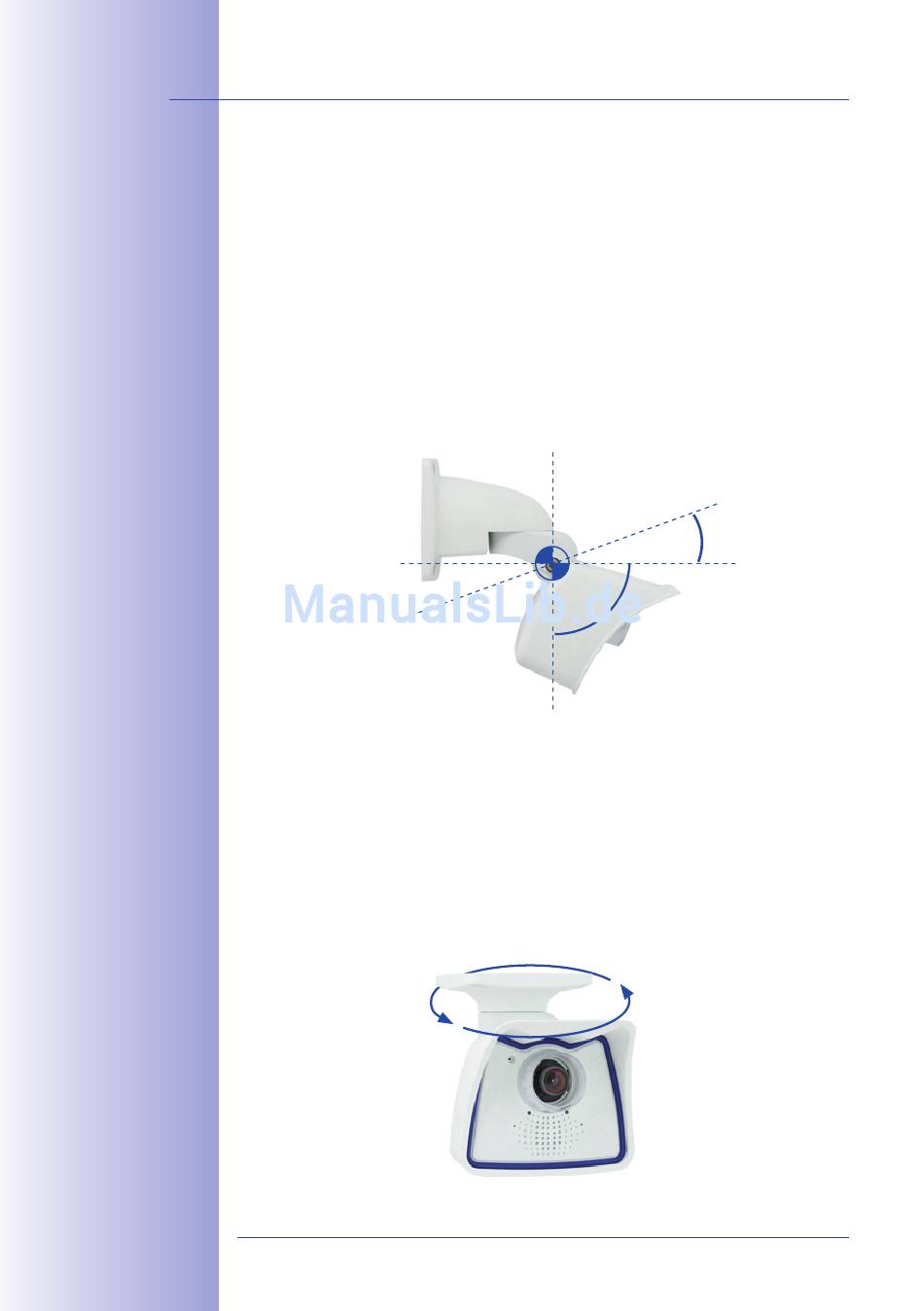

Wandmontage
• horizontal: 180°
• vertikal: -90° bis +20°
Deckenmontage
• horizontal: 360°
• vertikal: -90° bis +20°
M24M-Kamerahandbuch: MONTAGE
2.1.2

Wand- und Deckenmontage

Wandmontage
Die Montage der M24M an einer Gebäudewand oder anderem, auch mobilem festen
Untergrund kann im Innen- und Außenbereich erfolgen. Die Anbringung erfolgt mit dem
bereits vormontierten serienmäßigen VarioFlex-Halter, der einfach mit den vier beilie-
genden Schrauben und Dübeln (je nach Untergrund auch ohne Dübel und direkt über
Unterputzdosen) befestigt wird. Das Ethernet-Anschlusskabel der Kamera ist bereits durch
den Halter geführt und muss nur noch mit dem Netzwerkkabel verbunden werden. Über
eine entsprechende Feineinstellung des VarioFlex-Halters kann der erfasste Bildbereich
exakt an die gewünschte Praxisanwendung angepasst werden. Die Schwenkbarkeit der
Kamera beträgt horizontal 180° und vertikal 110° (von -90° bis +20°).
Deckenmontage
Durch Austausch des Wandhalters gegen den separat mitgelieferten Deckenhalter ist die
M24M dank VarioFlex-System mit wenigen Handgriffen für die Montage an Decken
vorbereitet. Eine Montageoption, die vor allem bei der Überwachung von rechteckigen
Räumen mit nur einer Kamera vorteilhaft ist. Das Super-Weitwinkelobjektiv (90°, L22)
ermöglicht es hierbei, mit einer an der Decke in einer Raumecke montierten M24M diesen
Raum nahezu vollständig einzusehen. Eine Vergrößerung von Bilddetails ist per Software-
PTZ sowohl im Livebild als auch in der Aufzeichnung problemlos möglich. Die Schwenkbarkeit
der Kamera beträgt horizontal 360° und vertikal 110° (von -90° bis +20°).
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
Wandmontage
+20°
-90°
Deckenmontage
360°
