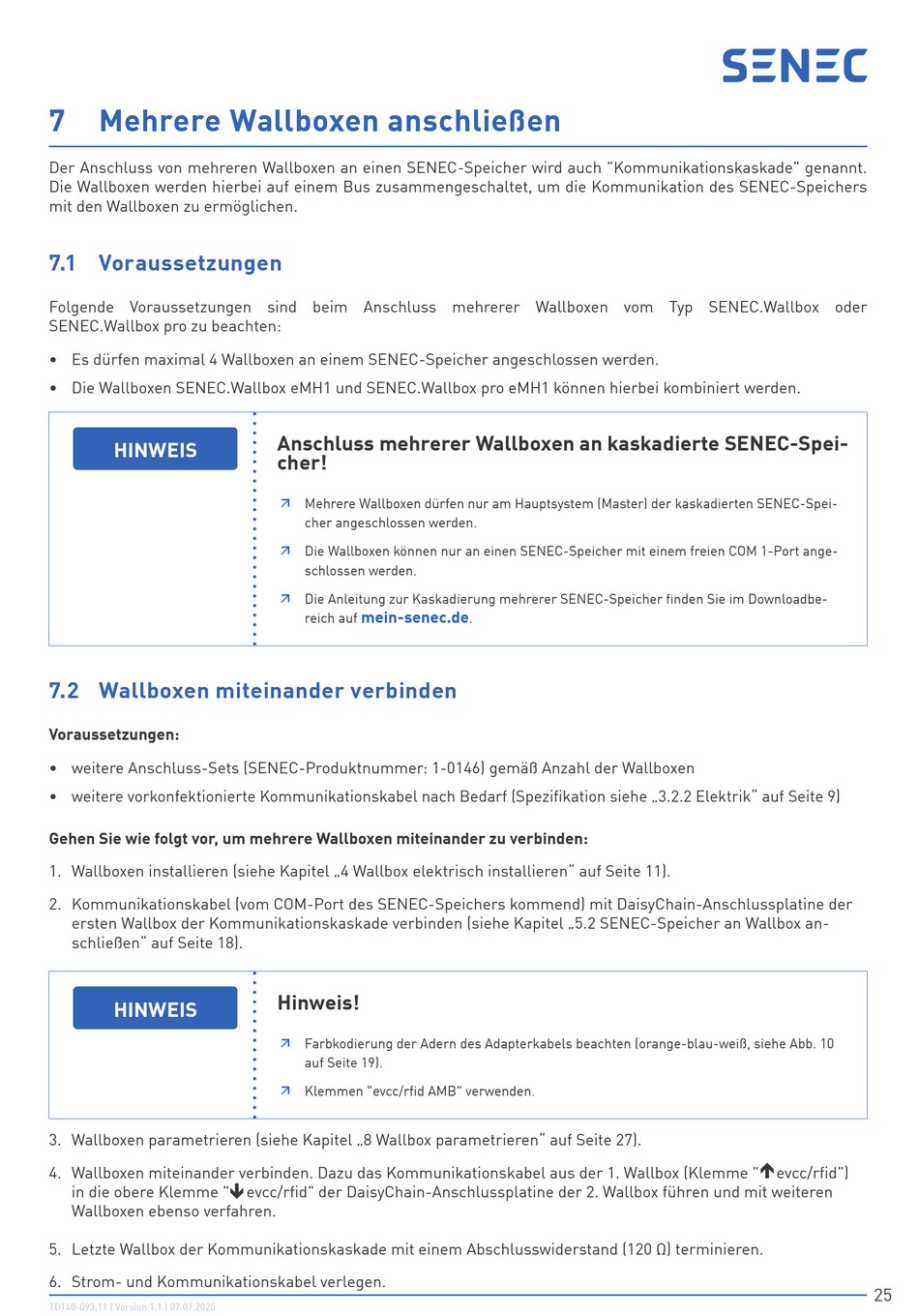

Mehrere Wallboxen anschließen
Der Anschluss von mehreren Wallboxen an einen SENEC-Speicher wird auch "Kommunikationskaskade" genannt.
Die Wallboxen werden hierbei auf einem Bus zusammengeschaltet, um die Kommunikation des SENEC-Speichers
mit den Wallboxen zu ermöglichen.
7.1 Voraussetzungen
Folgende Voraussetzungen sind beim Anschluss mehrerer Wallboxen vom Typ SENEC.Wallbox oder
SENEC.Wallbox pro zu beachten:
• Es dürfen maximal 4 Wallboxen an einem SENEC-Speicher angeschlossen werden.
• Die Wallboxen SENEC.Wallbox eMH1 und SENEC.Wallbox pro eMH1 können hierbei kombiniert werden.
HINWEIS
7.2 Wallboxen miteinander verbinden
Voraussetzungen:
• weitere Anschluss-Sets (SENEC-Produktnummer: 1-0146) gemäß Anzahl der Wallboxen
• weitere vorkonfektionierte Kommunikationskabel nach Bedarf (Spezifikation siehe „3.2.2 Elektrik" auf Seite 9)
Gehen Sie wie folgt vor, um mehrere Wallboxen miteinander zu verbinden:
1. Wallboxen installieren (siehe Kapitel „4 Wallbox elektrisch installieren" auf Seite 11).
2. Kommunikationskabel (vom COM-Port des SENEC-Speichers kommend) mit DaisyChain-Anschlussplatine der
ersten Wallbox der Kommunikationskaskade verbinden (siehe Kapitel „5.2 SENEC-Speicher an Wallbox an-
schließen" auf Seite 18).
HINWEIS
3. Wallboxen parametrieren (siehe Kapitel „8 Wallbox parametrieren" auf Seite 27).
4. Wallboxen miteinander verbinden. Dazu das Kommunikationskabel aus der 1. Wallbox (Klemme "
in die obere Klemme "
Wallboxen ebenso verfahren.
5. Letzte Wallbox der Kommunikationskaskade mit einem Abschlusswiderstand (120 Ω) terminieren.
6. Strom- und Kommunikationskabel verlegen.
TD140-093.11 | Version 1.1 | 07.07.2020
Anschluss mehrerer Wallboxen an kaskadierte SENEC-Spei-
cher!
Mehrere Wallboxen dürfen nur am Hauptsystem (Master) der kaskadierten SENEC-Spei-
Ê
cher angeschlossen werden.
Die Wallboxen können nur an einen SENEC-Speicher mit einem freien COM 1-Port ange-
Ê
schlossen werden.
Die Anleitung zur Kaskadierung mehrerer SENEC-Speicher finden Sie im Downloadbe-
Ê
mein-senec.de
reich auf
Hinweis!
Farbkodierung der Adern des Adapterkabels beachten (orange-blau-weiß, siehe Abb. 10
Ê
auf Seite 19).
Klemmen "evcc/rfid AMB" verwenden.
Ê
evcc/rfid" der DaisyChain-Anschlussplatine der 2. Wallbox führen und mit weiteren
.
evcc/rfid")
