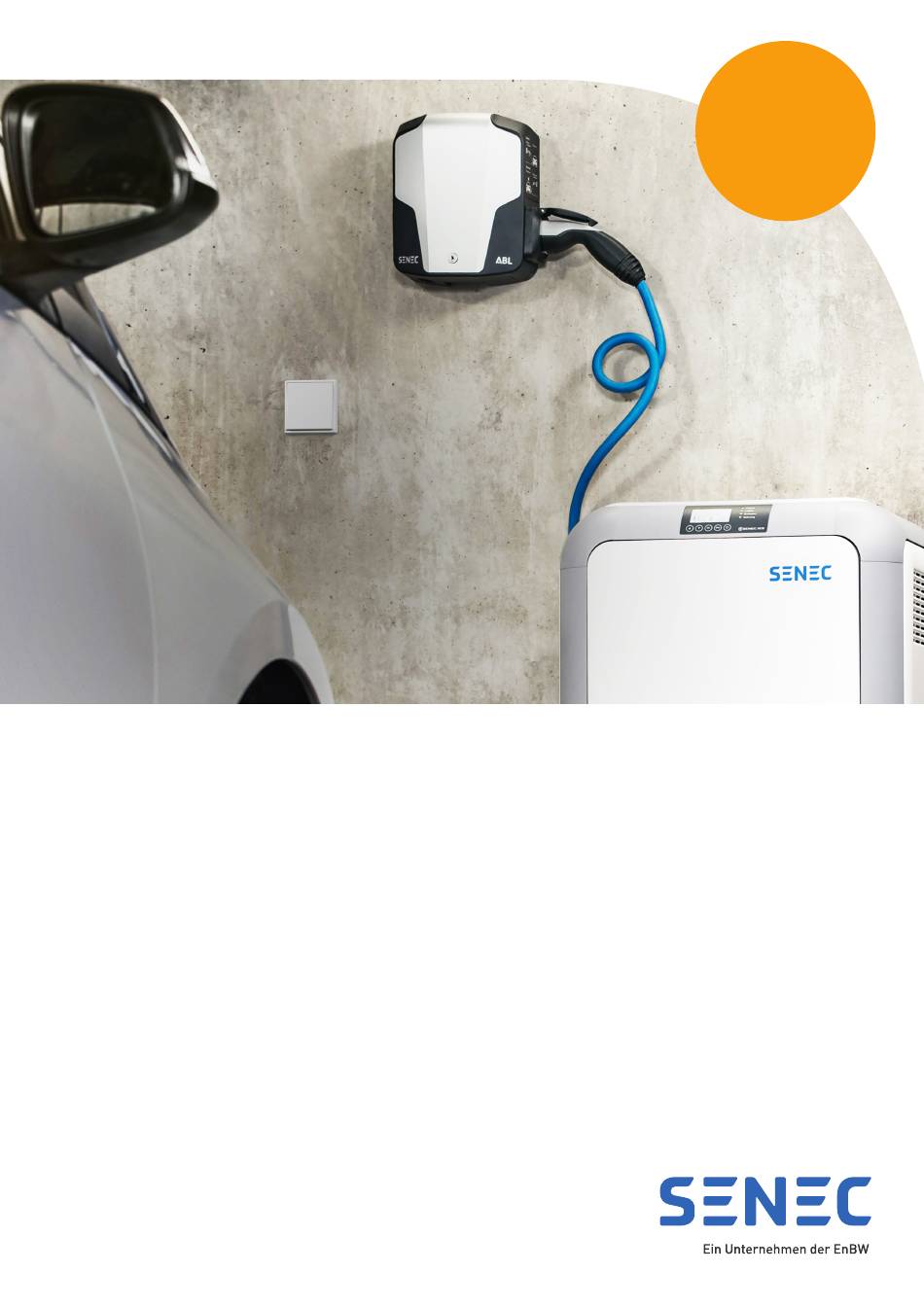

- Seite 1 Dein Leben. Deine Energie. SENEC-Produkte sicher & effektiv installieren! SENEC.Wallbox eMH1 Inbetriebnahmeanleitung Gültig für: SENEC-Speicher ab SENEC.Home V2 Gültig in: Deutschland Dokumentenversion: Veröffentlichungsdatum: 27.11.2019 Dokumentennummer: TD140-059.11...
- Seite 2 +49 341 87057 - 300 info@senec.com E-Mail: www.senec.com Internet: SENEC ist ein Unternehmen der EnBW Energie Baden-Württemberg AG. Dieses Dokument darf – auch auszugsweise – nur mit ausdrücklicher, schriftlicher Genehmigung von SENEC nach- gedruckt oder vervielfältigt werden. Änderungshistorie Version Änderungen Gültigkeit ab Initialversion 20.06.2019...
-
Seite 3: Inhaltsverzeichnis
4.1.2 Anschlussvariante 1b: kompatible PV-Wechselrichter................13 4.1.3 Anschlussvariante 2: nicht kompatible PV-Wechselrichter (Differenzmessung) ........14 4.1.4 Anschlussvariante 3: nicht kompatible PV-Wechselrichter (Erzeugungsmessung) ........15 5 SENEC.Wallbox mit SENEC-Speicher verbinden ................16 SENEC-Speicher vorbereiten .........................16 SENEC-Speicher an SENEC.Wallbox anschließen ..................17 6 Konfigurieren ........................... 19 6.1... - Seite 4 SENEC.Wallboxen verbinden ..........................22 SENEC.Wallboxen registrieren ........................23 TD140-059.11 | Version 1.1 | 27.11.2019...
-
Seite 5: Grundlegende Informationen
Dieses Dokument richtet sich an Installateure der SENEC.Wallbox. Die Installation darf ausschließlich durch Elektrofachkräfte durchgeführt werden, die von SENEC im Umgang mit der SENEC.Wallbox geschult wurden. Durch den Endkunden dürfen nur unter bestimmten Bedingungen (Zusatz-)Funktionen in Betrieb genommen werden. Die Installation der SENEC.Wallbox durch den Endkunden – sofern dieser nicht den Anforderungen aus Kapitel 2.3 ent-... -
Seite 6: Nutzerführung
1.4 Nutzerführung 1.4.1 Aufbau der Sicherheitshinweise Art und Quelle der Gefahr! Folgen bei Nichtbeachtung Maßnahme, um die Gefahr zu vermeiden. Ê Ê 1.4.2 Abstufung der Sicherheitshinweise Signalwort Art der Gefahr Warnt vor einer unmittelbar drohenden Gefahr, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. -
Seite 7: Produktidentifikation
1.5 Produktidentifikation Das Typenschild der SENEC.Wallbox enthält die folgenden Informationen: • Seriennummer (notwendig für Anfragen beim Hersteller) • Wichtige Technischen Daten • Sicherheitshinweise • Kontaktdaten des Herstellers 1.5.1 Seriennummer SENEC-Speicher SENEC.Home V2.1 2.5/5.0/7.5/10.0 Seriennummer: 3 x 230 V +N+PE 48 V (42 V - 58,8 V) -
Seite 8: Sicherheit
SENEC.Wallbox zu gewährleisten. Die allgemeingültigen Vorschriften für den Gesundheits- und Arbeitsschutz haben stets Vorrang. 2.1 Anforderungen an den Installateur Der Installateur der SENEC.Wallbox ist für die sachgemäße Inbetriebnahme und die Einhaltung der jeweils länder- spezifischen Normen und Vorschriften die Sicherheit des errichteten Systems verantwortlich. Als Installateure im Sinne dieser Anleitung gelten ausschließlich ausgebildete Elektrofachkräfte, die folgende Voraussetzungen erfüllen:... -
Seite 9: Inbetriebnahme Vorbereiten
3 Inbetriebnahme vorbereiten 3.1 Lieferumfang Anschluss-Set SENEC.Wallbox (SENEC-Artikelnummer: 1-0146): • Abschlusswiderstand 120 Ω • Patchkabel RJ45/open end • modularer-Adapter CAT STP Snap-In, metal 3.2 Benötigtes Material 3.2.1 Isoliertes Werkzeug • Schlitz-Schraubendreher • Kreuzschlitz-Schraubendreher • Abisolierzange* • Abmantelwerkzeug* • Crimpzange für Aderendhülsen* • Aderendhülsen* • Crimpzange für RJ45-Stecker* * nur notwendig, wenn Kommunikationskabel konfektioniert werden muss 3.2.2 Elektrik... -
Seite 10: Senec-Speicher Ausschalten
4. Die Sicherung in der Hausverteilung ausschalten, mit der der SENEC-Speicher verbunden ist. 3.4 Abdeckungen abnehmen 1. Mindestens 60 Sekunden warten, nachdem der SENEC-Speicher und die Sicherung der Hausverteilung ausge- schaltet wurde. 2. Die linke Abdeckung des SENEC-Speichers mit einem Saugheber abnehmen. -
Seite 11: Senec.wallbox Elektrisch Installieren
4 SENEC.Wallbox elektrisch installieren 4.1 Anschlussvariante bestimmen Hinweis! Die SENEC.Wallbox muss aus Netzsicht hinter EnFluRi 1 (und ggf. EnFluRi 2) auf Seiten Ê Ê des Speichers installiert werden. Die SENEC.Wallbox muss aus Netzsicht vor dem FI-Schutzschalter der Hausinstallation Ê Ê... -
Seite 12: Anschlussvariante 1A: Nur Senec-Speicher
4.1.1 Anschlussvariante 1a: nur SENEC-Speicher Made in EU 2014 DÜ FF SET 1376 SI 12-11-007 MID -40 °C bis +70 °C 20.15 Drehstromzähler 14.03 Type MT174-D1A52-V22-M3K03Z 3x230/400 V 0,25-5(85) A 50 Hz Schltg.: IS16050 51 7351 0.9.1 0.9.2 Uhrzeit Datum =1000 Imp./kWh... -
Seite 13: Anschlussvariante 1B: Kompatible Pv-Wechselrichter
1 ISK00 6393 8492 37 36 35 172.168.2.125 Passiv Entladen 46.3A 46.6V Laden Entladen Störung 2160W 448W Abb. 4 Anschlussvariante 1b Hausverteilung SENEC-Speicher Zweirichtungszähler Messstellenbetreiber PV-String EnFluRi 1 Erzeugungszähler Kompatibler PV-Wechselrichter SENEC.Wallbox Netzleitung Hausverbraucher - - - Kommunikationsleitung TD140-059.11 | Version 1.1 | 27.11.2019... -
Seite 14: Anschlussvariante 2: Nicht Kompatible Pv-Wechselrichter (Differenzmessung)
172.168.2.125 Entladen Passiv Laden 46.3A 46.6V 2160W 448W Entladen Störung Abb. 5 Anschlussvariante 2 Hausverteilung PV-String Zweirichtungszähler Messstellenbetreiber Erzeugungszähler EnFluRi 1 Nicht kompatibler PV-Wechselrichter EnFluRi 2 SENEC.Wallbox Netzleitung - - - Hausverbraucher Kommunikationsleitung SENEC-Speicher TD140-059.11 | Version 1.1 | 27.11.2019... -
Seite 15: Anschlussvariante 3: Nicht Kompatible Pv-Wechselrichter (Erzeugungsmessung)
172.168.2.125 Passiv Laden Entladen 46.3A 46.6V Entladen Störung 2160W 448W Abb. 6 Anschlussvariante 3 Hausverteilung PV-String Zweirichtungszähler Messstellenbetreiber Erzeugungszähler EnFluRi 1 Nicht kompatibler PV-Wechselrichter EnFluRi 3 SENEC.Wallbox Netzleitung - - - Hausverbraucher Kommunikationsleitung SENEC-Speicher TD140-059.11 | Version 1.1 | 27.11.2019... -
Seite 16: Senec.wallbox Mit Senec-Speicher Verbinden
5.1 SENEC-Speicher vorbereiten 1. RJ45-Stecker auf Kommunikationskabel crimpen, sofern Kabel nicht vorkonfektioniert ist. 2. Kommunikationskabel durch Kabeldurchführung der Gehäuserückwand in den SENEC-Speicher führen. 3. Kommunikationskabel über die Zugentlastung zu den Kommunikationsanschlüssen führen. 4. RJ45-Stecker mit COM 1 (=Bus 4) verbinden. Hinweis! Der COM 2-Port des SENEC-Speichers wird für die Kaskadierung weiterer Speicher benötigt. Schließen Sie die SENEC.Wallbox nur am COM 1-Port des SENEC-Speichers an. Ê Ê Hinweis! Die Kaskadierung weiterer SENEC.Wallboxen kann nur an einem SENEC-Speicher mit Ê Ê einem freien COM 1-Port vorgenommen werden. -
Seite 17: Senec-Speicher An Senec.wallbox Anschließen
5. Freies Ende des Kommunikationskabels mit Steckverbindung in der SENEC.Wallbox verbinden, die mit " evcc/rfid" gekennzeichnet ist. Hinweis: Die Steckverbindung befindet sich auf der DaisyChain am oberen, linken Rand der Gehäuserückschale neben der PE-Klemme (siehe „Abb. 8 Steckverbindung auf der DaisyChain der SENEC.Wallbox“ auf Seite 18). TD140-059.11 | Version 1.1 | 27.11.2019... - Seite 18 Ê SENEC.Wallbox Steckverbindung DaisyChain Klemme Ader orange blau weiß/orange Abb. 10 Steckverbindung auf der DaisyChain der SENEC.Wallbox 6. Falls keine Kaskadierung mehrerer SENEC.Wallboxen vorgenommen wird, die SENEC.Wallbox am Ausgang der Daisy Chain ( evcc/rfid) mit einem 120 Ohm Abschlusswiderstand zwischen den Klemmen A und B terminie- ren. 7. Kommunikationskabel mit Adapter witterungsgeschützt in der SENEC.Wallbox verstauen. 8. Die SENEC.Wallbox mit dem mitgelieferten Schlüssel verschließen. TD140-059.11 | Version 1.1 | 27.11.2019...
-
Seite 19: Konfigurieren
6 Konfigurieren Nachfolgend wird die Konfiguration einer SENEC.Wallbox mit einem SENEC-Speicher beschrieben. 6.1 SENEC.Wallbox vorkonfigurieren (nur bei 22 kW oder bei Kaskadierung) Wenn Sie eine SENEC.Wallbox mit 22 kW konfigurieren oder mehrere SENEC.Wallboxen kaskadieren wollen, muss zunächst die Phasensymmetrieerkennung aktiviert werden. Hinweis! Die Anleitung zur Vorkonfiguration der Phasensymetrieerkennung einer SENEC.Wallbox Ê Ê mit 22 kW oder bei Kaskadierung finden Sie im Downloadbereich auf mein-senec.de. 6.2 SENEC.Wallbox am SENEC-Speicher konfigurieren Hinweis! Beachten Sie für die (erstmalige) Konfiguration des SENEC-Speichers das Dokument Ê Ê mein-senec.de "Konfigurationsbeschreibung GUI" auf 6.2.1 Laptop verbinden 1. Laptop mit dem Kundennetzwerk verbinden. -
Seite 20: Konfigurationsassistent Starten
1. Anzahl der SENEC.Wallbox als "1" wählen. Nachdem die Anzahl der SENEC.Wallboxen ausgewählt wurde, erscheinen die Felder "RS485-Adresse" und "Seriennummer". 2. RS485-Adresse der SENEC.Wallbox 1 als "01" im Textfeld eintragen. Möglich ist der RS485-Adressbereich von 1-16. 3. Seriennummer der SENEC.Wallbox im Textfeld eintragen. -
Seite 21: Optionale Pakete Aktivieren
6.2.5 Optionale Pakete aktivieren Die vollständige Konfiguration der SENEC.Wallbox setzt den Erwerb eines Zusatz- oder Erweiterungspakets vor- aus. Folgende Pakete sind für die jeweilge Generation des SENEC-Speichers erforderlich: • SENEC.Home V2 Li: SENEC-Zusatzpaket Professional • SENEC.Home V2.1 und neuere: SENEC.Technikpaket Wurde die SENEC.Wallbox konfiguriert (siehe Abschnitt... -
Seite 22: Senec.wallbox Kaskadieren
Ê mein-senec.de reich auf 7.2 SENEC.Wallboxen verbinden Voraussetzungen: • Anschluss-Set (SENEC-Artikelnummer: 1-0146) • Kommunikationskabel Gehen Sie wie folgt vor, um die SENEC.Wallboxen einer Kaskade miteinander zu verbinden: 1. SENEC.Wallbox installieren (siehe Kapitel „4 SENEC.Wallbox elektrisch installieren“ auf Seite 11 bis 13). 2. Kommunikationskabel (vom COM-Port des SENEC-Speichers kommend) mit DaisyChain der ersten SENEC. Wallbox der Kaskade verbinden (siehe „5.2 SENEC-Speicher an SENEC.Wallbox anschließen“ auf Seite 17). Hinweis! Farbkodierung beachten (orange-blau-weiß). Ê Ê... - Seite 23 7.3 SENEC.Wallboxen registrieren Bei einer Kaskadierung mehrerer SENEC.Wallboxen müssen die RS485-Adressen der einzelnen SENEC.Wallboxen angepasst werden. Informationen entnehmen Sie dem Abschnitt „6.2 SENEC.Wallbox am SENEC-Speicher konfigu- rieren“ auf Seite 19. Hinweis! Bei einer Kaskadierung benötigen alle Wallboxen eine Modbus-Adresse. Die notwendige Software ABL EVCC2 mit Bedienungsanleitung finden Sie im Downloadbe- Ê Ê mein-senec.de reich auf TD140-059.11 | Version 1.1 | 27.11.2019...
