6.2.4 Wallbox am SENEC-Speicher
registrieren
Dieser Abschnitt bezieht sich auf Version 951 der MCU GUI.

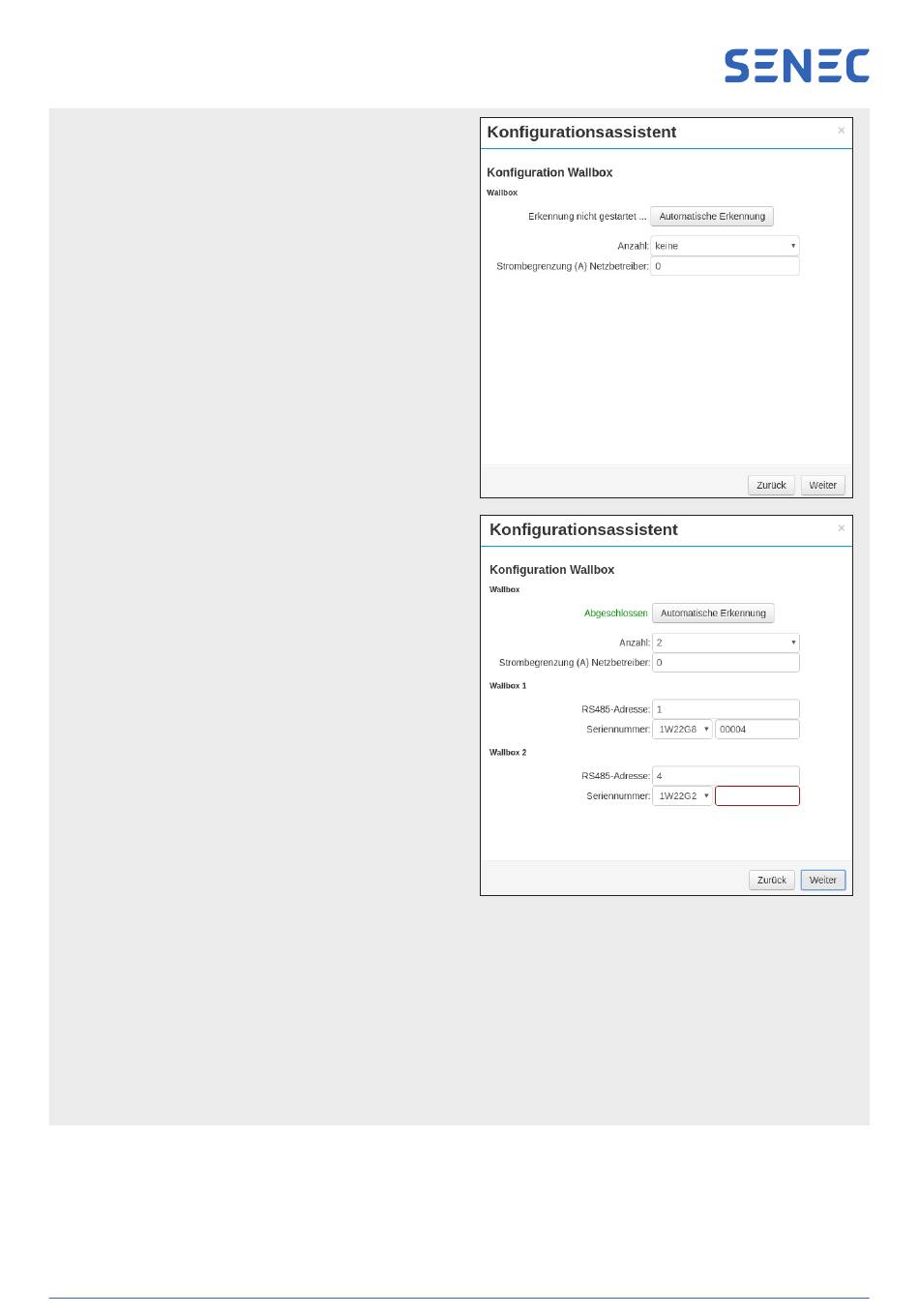

1. "Automatische Erkennung" wählen.
Die angeschlossenen Wallboxen werden aufgelistet und die
Felder "Anzahl" sowie "Seriennummer" und "RS485-Adres-
se" automatisch ausgefüllt, wenn möglich.
Bei Anschluss mehrerer Wallboxen außerdem Kapitel „7
Mehrere Wallboxen anschließen" auf Seite 25 beachten.
2. Wenn eine Seriennummer nicht automatisch ausge-
füllt wird: Seriennummer manuell eintragen.
Die Seriennummer befindet sich auf dem Typenschild der
SENEC.Wallbox pro (siehe „1.5 Produktidentifikation" auf
Seite 7).
3. Bei zwei oder mehr Wallboxen unter "Strombegren-
zung (A) Netzbetreiber" die Summe der maximalen
Stromstärke über alle Phasen unter Beachtung der
Vorgaben des Netzbetreibers eintragen.
Wenn keine Begrenzung durch den Netzbetreiber vor-
liegt oder die Summe aller Wallboxen diese Begren-
zung unterschreitet, "0" eintragen.
Beispiel 1: Wenn nur eine Wallbox mit 11 kW installiert
wird und eine Summenleistung von 12 kVA durch den Netz-
betreiber genehmigt ist, "0" eintragen (Begrenzung nicht
notwendig).
Beispiel 2: Wenn der Netzbetreiber die Installation von 2
Wallboxen mit der Auflage erlaubt, dass die Summenleis-
tung von 11 kW zu keinem Zeitpunkt überschritten wird,
"48" eintragen (3× 16 A entsprechen 11 kW)
4. "Weiter" wählen.
Die angeschlossenen Wallboxen werden erneut überprüft.
Bei Abweichungen werden Hinweise angezeigt, um die
Konfiguration bei Bedarf zu korrigieren.
5. Wenn die Überprüfung erfolgreich abgeschlossen ist:
"Weiter" wählen.
Die angeschlossenen Wallboxen sind am SENEC-Speicher
regeistriert.
TD140-093.11 | Version 1.1 | 07.07.2020
22
