Wallbox SENEC.Wallbox plus | premium Benutzerhandbuch Gültig für SENEC.Wallbox plus | premium Gültig in Deutschland Dokumentenversion Veröffentlichungsdatum 10.08.2023 Dokumentennummer TD140-222.11...
Dokument aufgeführten Handlungen ausgeführt werden. Voraussetzungen Um das Management der Wallbox in der SENEC.App nutzen zu können, wird eine Wallbox mit Zusatzpaket SENEC.Mobility benötigt, die durch Ihre Elektrofachkraft installiert und mit dem SENEC-Speicher verbunden wird. Gültigkeit und Aufbewahrung Für die Verwendung der Wallbox gilt ausschließlich die aktuelle Version dieses Dokuments im Downloadbereich...
Artikelnummer Schutzklasse max. Ausgangsstrom Seriennummer 1.5.2 Typenschild SENEC-Speicher Die Wallbox ist mit dem SENEC-Speicher SENEC.Home 4 kompatibel. Das Typenschild des SENEC-Speichers befindet sich am rechten Seitenteil. SENEC.Home 4 hybrid SENEC.Home 4 hybrid Battery Energy Storage System Battery Energy Storage System...
Nutzerführung 1.6.1 Bedeutung von Warnhinweisen In diesem Dokument wird in 4 Stufen gewarnt: GEFAHR! Nichtbeachtung der Maßnahmen führt zu Tod oder schweren Verletzungen. WARNUNG! Nichtbeachtung der Maßnahmen kann zu Tod oder schweren Verletzungen führen. VORSICHT! Nichtbeachtung der Maßnahmen kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung der Maßnahmen kann zu Sachschäden führen.
Mit dem SENEC-Speicher und der SENEC-Wallbox erwirbt der Endkunde ein intelligentes und vernetztes Produkt. Dieses erfordert eine dauerhafte Internetverbindung und ein SENEC-Benutzerkonto. Bei Kauf des SENEC-Spei- chers schließt der Endkunde daher gleichzeitig einen kostenlosen Servicevertrag mit der SENEC GmbH. Die Da- tenübertragung des SENEC-Speichers erfolgt über ein cloudbasiertes Sicherheitssystem. Weitere Informationen und Hinweise zum Datenschutz finden Sie unter www.senec.com/vertragsbedingungen.
• Ladekabel müssen an den Halterungen befestigt werden bzw. um das Gehäuse der Wallbox gewickelt werden, wenn kein Ladevorgang stattfindet. • Um den vollen Funktionsumfang der Wallbox zu nutzen, muss ein kompatibler SENEC-Speicher (↷ Ab- schnitt 1.5.2 auf S.
Allgemeine Sicherheitshinweise • Allgemeingültige Vorschriften zur Unfallverhütung und zum Umweltschutz beachten. • Wallbox nur in technisch einwandfreiem Zustand verwenden. Bei Auffälligkeiten an Installateur wenden • Alle Hinweise auf der Wallbox beachten. • Personen, die die Wallbox installieren, bedienen, instandhalten oder außer Betrieb setzen, dürfen nicht unter dem Einfluss von bewusstseinsverändernden Mitteln (z.
2.7.2 Unzulässige Hilfsmittel Das Verwenden von Adaptern am Ladekabel kann zu schweren Verletzungen und Sachbeschädigung führen. • Keine Adapter am Ladekabel verwenden. • Keine Verlängerungskabel verwenden. Unzulässige Handhabung Ladekabel Ein Ziehen am Ladekabel kann zu Beschädigungen des Kabels und Kabelbrüchen führen. Werden nicht genutzte Ladekabel nicht verstaut, besteht eine Stolpergefahr.
Einstellungen der Wallbox sowie die Leistungsüberwachung der Wallbox mobil über das Smartphone vor- genommen werden. SENEC.Wallbox plus Die Abbildung zeigt eine SENEC.Wallbox plus mit angeschlagenem Ladekabel und Ladestecker Typ 2. Die Ausstat- tungsmerkmale sind in den nachfolgenden Abbildungen aufgeführt. Gehäuse Ladebuchse Typ 2 oder Parkposition für Ladestecker...

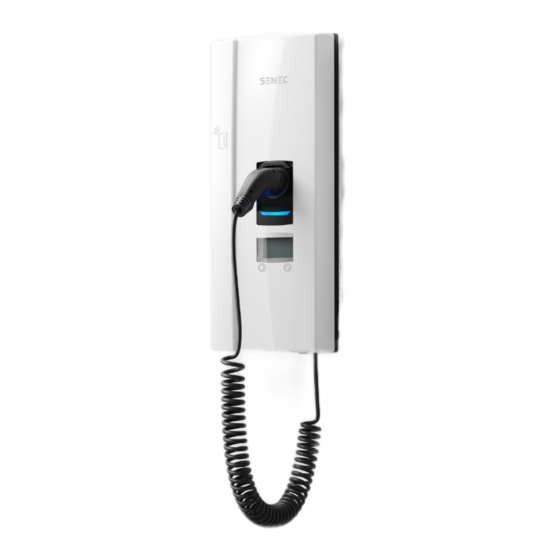

SENEC.Wallbox premium Die Abbildung zeigt eine SENEC.Wallbox premium mit angeschlagenem Ladekabel und Ladestecker Typ 2. Die Aus- stattungsmerkmale sind in den nachfolgenden Abbildungen aufgeführt. Gehäuse Ladebuchse Typ 2 oder Parkposition für Ladestecker LED-Statusanzeige Zähler MID/SAM® zur Überprüfung des Zählerstands und Kundenidentifikati-...
Lieferumfang Lieferumfang SENEC.Wallbox plus Die folgenden Bestandteile sind im Lieferumfang enthalten: Abb. 4 Gehäusedeckel Befestigungsmaterial für Unterschale und Gehäusedeckel Unterschale Befestigungsmaterial für Wandmontage Anschlusskasten TD140-222.11 | Version 1.1 | 10.08.2023...
Lieferumfang SENEC.Wallbox premium Die folgenden Bestandteile sind im Lieferumfang enthalten: Abb. 5 Gehäusedeckel Befestigungsmaterial für Unterschale und Gehäusedeckel Unterschale Befestigungsmaterial für Wandmontage Anschlusskasten 2 RFID-Karten (nicht abgebildet) TD140-222.11 | Version 1.1 | 10.08.2023...
Transport Die Lieferung der Wallbox erfolgt je nach Typ stehend oder liegend in einer angemessenen Transport- und Schutz- verpackung. Es werden Kartonagen verwendet. Die Materialien können während der späteren Montage auch als Unterlage genutzt werden. 1. Die Wallbox nach dem Auspacken gründlich auf Transportschäden untersuchen. 2.
Bedienung SENEC.App Die SENEC.Wallbox plus und die SENEC.Wallbox premium sind nach der erfolgreichen Montage und Instal- lation durch den Installateur sofort einsatzbereit. In diesem Kapitel werden die Bedienung der Wallbox per SENEC.App, die Autorisierung und das Durchführen von Ladevorgängen an der Wallbox beschrieben. Für weitere Informationen zur Bedienung des SENEC-Speichers mit der SENEC.App beachten Sie das Benutzerhandbuch Ihres...
Menü Übersicht: Überblick Energiedaten und Status Menü Monitor: Diagramme zu den Energie- daten Menü Wallbox: Einstellungen und Daten der angeschlossenen Wallbox oder Wallboxen Menü Mehr: Einstellungen SENEC-Speicher, angeschlossener Komponenten und SENEC.App, Anlagendetails und relevante Dokumente TD140-222.11 | Version 1.1 | 10.08.2023...
7.1.3 Abmelden 1. Menü Mehr öffnen, ↷ Abschnitt 7.1.2 auf S. 2. Unten im Menü auf Abmelden klicken. 7.1.4 Passwort ändern 1. Menü Mehr öffnen. 2. Auf Mein Profil ansehen klicken. 3. Unter Passwort ändern das aktuelle Passwort eintragen. Beachten, dass das Passwort mindestens 8 Zeichen lang sein muss.
Im Menü Wallbox können verschiedene Einstellungen der angeschlossenen Wallboxen vorgenommen sowie die Werte zur Ladeleistung der Wallboxen eingesehen werden. Das Menü Wallbox ist in der SENEC.App nur aktiviert, wenn mindestens eine Wallbox an den Speicher an- geschlossen ist. Ist die Wallbox bereits konfiguriert, aber nicht in der SENEC.App sichtbar, die in ↷...
Anlagendetails aktualisieren 1. Menü Mehr öffnen. 2. Unter Anlage auf Anlagendetails klicken. ► Unter Anlagendetails sind das Installationsda- tum sowie die Garantiedauer des SENEC-Spei- chers aufgeführt. 3. Um die Einstellungen zu aktualisieren auf Aktua- lisieren klicken. ► Die Einstellungen werden aktualisiert, neu hinzugefügte Produkte werden in der...
1. Menü Wallbox öffnen. 2. Über das Dropdown-Menü Wallbox auswählen, die entsperrt oder gesperrt werden soll. 3. Mit dem Umschalter Wallbox die Wallbox ent- sperren oder sperren. ► Der Status der Wallbox wird unterhalb der ausgewählten Wallbox angezeigt. 7.2.3 Ladeanzeige 1.
Lademodus ändern 1. Menü Wallbox öffnen. 2. Unter Einstellungen die gewünschte Option auswählen: ► Schnelles Laden: lädt das Elektrofahrzeug mit der höchstmöglichen von der Wallbox und dem Elektrofahrzeug unterstützten Ladeleistung. ► Solaroptimiertes Laden: lädt das Elektro- fahrzeug abhängig von der aktuellen Eige- nerzeugung.
Ist der Modus Laden aus dem SENEC-Speicher aktiviert, wird vorgehaltene Energie aus dem SENEC-Speicher zur Unterstützung des Ladevorgangs zugelassen. Auf diese Weise wird der Netzbezug verringert und der SENEC-Spei- cher entladen. Ist der Modus Laden aus dem SENEC-Speicher deaktiviert, wird die Energie aus dem SENEC-Spei- cher nicht zur Unterstützung des schnellen Ladens verwendet.
1. Menü Wallbox öffnen. 2. Die gewünschte Wallbox auswählen. 3. Prüfen, ob unter Einstellungen das solaropti- mierte Laden ausgewählt ist. Ggf. den Modus So- laroptimiertes Laden auswählen. ► Solaroptimiertes Laden ist aktiviert. Die La- deleistung wird anhand der erzeugten Energie Ihrer PV-Anlage optimiert.
Im Folgenden wird der Start eines Ladevorgangs für die SENEC.Wallbox plus und die SENEC.Wallbox premium beschrieben. 7.6.1 SENEC.Wallbox plus Bei der SENEC.Wallbox plus wird der Ladeprozess gestartet, sobald ein Ladekabel an der Wallbox und/oder am Elektrofahrzeug angeschlossen wurde. Der Ladevorgang kann nur am Elektrofahrzeug beendet werden. TD140-222.11 | Version 1.1 | 10.08.2023...
7.6.2 SENEC.Wallbox premium Bei der SENEC.Wallbox premium wird der Ladevorgang mittels einer RFID-Karte gestartet und beendet. Im Liefe- rumfang sind 2 RFID-Karten enthalten, die zur Autorisierung verwendet werden können und über die eine Unter- scheidung verschiedener Elektrofahrzeuge möglich ist. Zur Autorisierung des Ladevorgangs wird eine RFID-Karte an den Kartenleser der Wallbox gehalten.
Ladezustandsanzeige: LEDs Farbwechsel LED: Die Wallbox signalisiert einen Autorisierungsvorgang. „grau-grün“ LED: Die Wallbox signalisiert eine nicht erfolgreiche Autorisierung. „grün-grau“ LED: Die Wallbox signalisiert den Start eines Ladevorgangs. „grün-blau“ LED: Die Wallbox signalisiert einen Spannungsabfall nach einem Start eines Ladevor- „blau-grau“ gangs.
4. LED wechselt von „grün“ zu „blau“ und signalisiert den Ladevorgang. „Ladevorgang gestartet“. Ladevorgang beenden Die Ladevorgänge werden an der SENEC.Wallbox plus und an der SENEC.Wallbox premium jeweils unterschied- lich beendet. Ladevorgänge können jederzeit beendet werden, indem die Wallbox in der SENEC.App gesperrt wird, ↷...
7.8.1 SENEC.Wallbox plus Der Ladevorgang kann in der SENEC.App durch Sperren der Wallbox oder direkt am Elektrofahrzeug been- det werden. Wie das Beenden am Elektrofahrzeug funktioniert, entnehmen Sie der Herstelleranleitung des Elektrofahrzeugs. 7.8.2 SENEC.Wallbox premium Der Ladevorgang kann mit der selben RFID-Karte, mit welcher der Ladevorgang gestartet wurde, beendet werden.
Instandhaltung Eine sorgfältige und regelmäßige Instandhaltung stellt sicher, dass der funktionsfähige Zustand der Wallbox er- halten bleibt. Nur eine regelmäßig überprüfte und gewartete Wallbox ermöglicht ein Höchstmaß an Verfügbarkeit und zuverlässigen Ladeprozessen. Die Wartungsintervalle sind abhängig von den vorherrschenden Einsatzbedingungen, wie z. B. der Benutzungshäu- figkeit und Umwelteinflüssen wie dem Grad der Verschmutzung.
Entsorgung ACHTUNG – Demontage nur durch Installateur! Die fachgerechte und sichere Demontage und Entsorgung von SENEC-Produkten muss durch den Installateur erfolgen. Die Demontage von SENEC-Produkten durch den Endkunden wird ausdrücklich untersagt. Für fachgerechte und sichere Demontage und Entsorgung den Installateur kontaktieren.
Telekommunikationstechnik verbunden sind. Beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten je- der Endnutzer selbst verantwortlich ist. Technische Daten 11.1 SENEC.Wallbox plus Allgemeines SENEC.Wallbox plus Mit Ladekabel Mit Ladebuchse Kompatible Speicher SENEC.Home 4...
Seite 34
Absicherung SENEC.Wallbox plus Mit Ladekabel Mit Ladebuchse Schutzklasse Überspannungskategorie Fehlerstrom-Schutzschalter (RCD) Integrierter RCCB 40 A / 0,03 A Typ A mit automatischem Selbsttest Leitungsschutzschalter C20A C40A DC-Fehlerstromerkennung Elektronisch, I ≥ 6 mA Δn d.c. Temperaturüberwachung Automatische Absenkung der Ladeleistung bei Übertemperatur Kommunikation SENEC.Wallbox plus...
11.2 SENEC.Wallbox premium Allgemein SENEC.Wallbox premium Mit Ladekabel Mit Ladebuchse Allgemeines Kompatible Speicher SENEC.Home 4 Max. Ladeleistung 11 kW (3-phasig) 22 kW (3-phasig) Max. Ladestrom 16 A 32 A Anschlusstechnik Ladebuchse Typ 2, Glattes oder spiralisiertes Ladekabel mit Typ-2-Stecker, ca. 7,5 m, gem. IEC 62196-2 gem.
Seite 36
Kommunikation SENEC.Wallbox premium Mit Ladekabel Mit Ladebuchse Kommunikation Schnittstelle für Energiemanage- Ethernet (LSA-Klemmen und RJ45-Buchse), LTE ment Schnittstelle für Netzbetreiber Potentialfreie Kontakte (max. Anschlussquerschnitt 1,5 mm²) Max. Länge Kommunikationskabel 30 m Modbus TCP/IP, OCPP 1.6, OCPP 2.0 ready, EEBus ready, ISO 15118-20 rea-...
Abkürzungsverzeichnis Abkürzung Bedeutung Alternating Current – Wechselstrom Direct Current – Gleichstrom DHCP Dynamic Host Configuration Protocol – Kommunikationsprotokoll für die Zuweisung von Netz- konfiguration Light Emiting Diode – Licht emitierende Diode Leitungsschutzschalter OCPP Open Charge Point Protocol – universelles Anwendungsprotokoll, das die Kommunikation zwischen Ladestationen für Elektroautos (EV) und einem zentralen Managementsystem standardisiert Persönliche Schutzausrüstung...
Seite 38
Impressum Diese Anleitung darf, auch auszugsweise, nur mit ausdrücklicher, schriftlicher Genehmigung von SENEC nachgedruckt oder vervielfältigt werden. Lesen Sie dieses Dokument sorgfältig und beachten Sie die Sicherheitshinweise! SENEC GmbH Wittenberger Straße 15 04129 Leipzig Deutschland +49 341 87057 - 0 info@senec.com...
