HINWEIS
HINWEIS

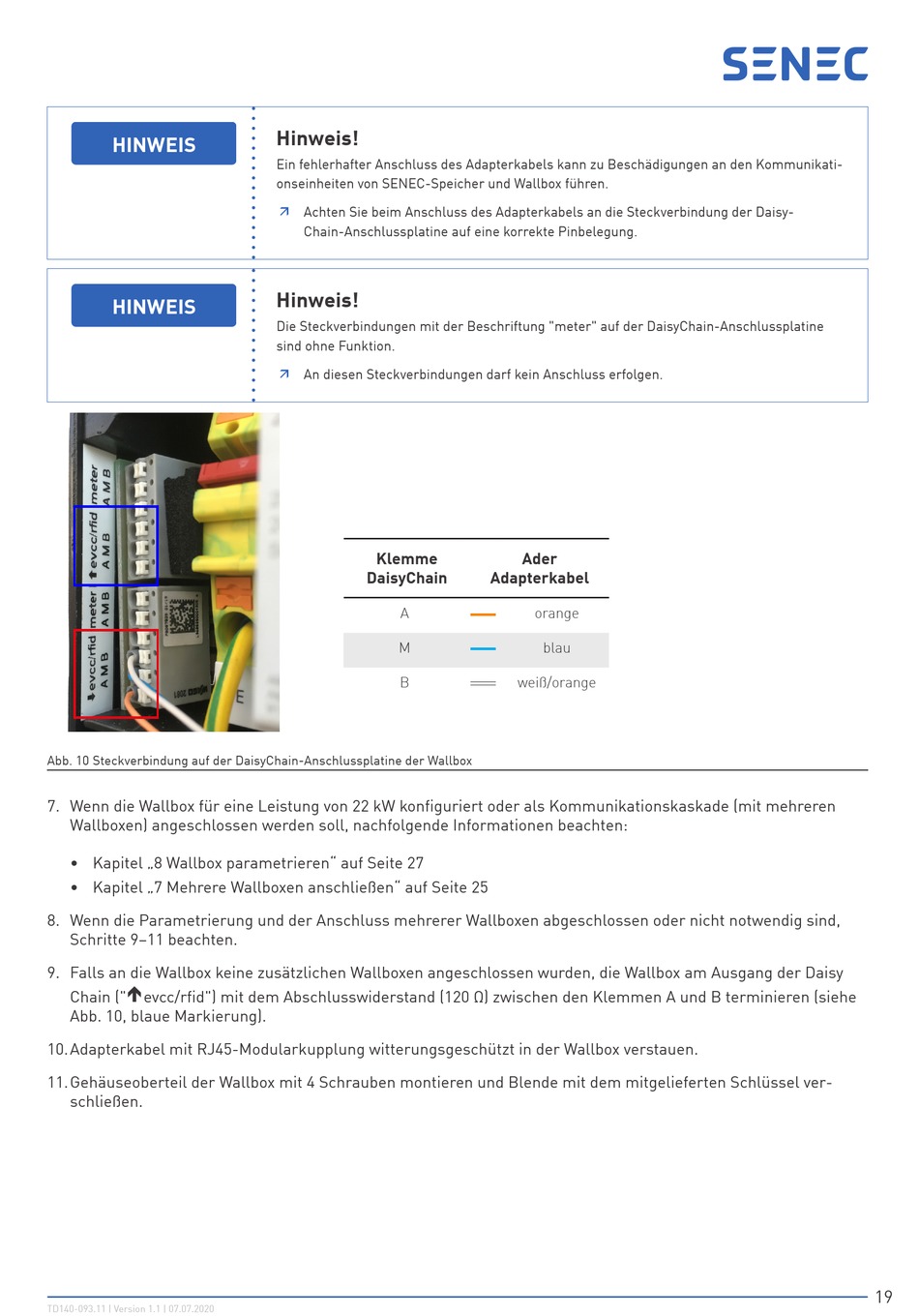

Abb. 10 Steckverbindung auf der DaisyChain-Anschlussplatine der Wallbox
7. Wenn die Wallbox für eine Leistung von 22 kW konfiguriert oder als Kommunikationskaskade (mit mehreren
Wallboxen) angeschlossen werden soll, nachfolgende Informationen beachten:
• Kapitel „8 Wallbox parametrieren" auf Seite 27
• Kapitel „7 Mehrere Wallboxen anschließen" auf Seite 25
8. Wenn die Parametrierung und der Anschluss mehrerer Wallboxen abgeschlossen oder nicht notwendig sind,
Schritte 9–11 beachten.
9. Falls an die Wallbox keine zusätzlichen Wallboxen angeschlossen wurden, die Wallbox am Ausgang der Daisy
Chain ("
evcc/rfid") mit dem Abschlusswiderstand (120 Ω) zwischen den Klemmen A und B terminieren (siehe
Abb. 10, blaue Markierung).
10. Adapterkabel mit RJ45-Modularkupplung witterungsgeschützt in der Wallbox verstauen.
11. Gehäuseoberteil der Wallbox mit 4 Schrauben montieren und Blende mit dem mitgelieferten Schlüssel ver-
schließen.
TD140-093.11 | Version 1.1 | 07.07.2020
Hinweis!
Ein fehlerhafter Anschluss des Adapterkabels kann zu Beschädigungen an den Kommunikati-
onseinheiten von SENEC-Speicher und Wallbox führen.
Achten Sie beim Anschluss des Adapterkabels an die Steckverbindung der Daisy-
Ê
Chain-Anschlussplatine auf eine korrekte Pinbelegung.
Hinweis!
Die Steckverbindungen mit der Beschriftung "meter" auf der DaisyChain-Anschlussplatine
sind ohne Funktion.
An diesen Steckverbindungen darf kein Anschluss erfolgen.
Ê
Klemme
DaisyChain
A
M
B
Ader
Adapterkabel
orange
blau
weiß/orange
19
