5
Verbindung mit SENEC-Speicher herstellen
Die Kommunikation zwischen Wallbox und SENEC-Speicher erfolgt über ein Kommunikationskabel.
HINWEIS
5.1 SENEC-Speicher vorbereiten
1. RJ45-Stecker auf Kommunikationskabel crimpen, sofern Kabel nicht vorkonfektioniert ist.
2. Kommunikationskabel durch Kabeldurchführung der Gehäuserückwand in den SENEC-Speicher führen.
3. Kommunikationskabel über die Zugentlastung zu den Kommunikationsanschlüssen führen.
4. RJ45-Stecker mit COM 1 (= Bus 4) verbinden und Kommunikationskabel mit Kabelbinder an der Zugentlastung
fixieren.
HINWEIS
2
4
6
8
10

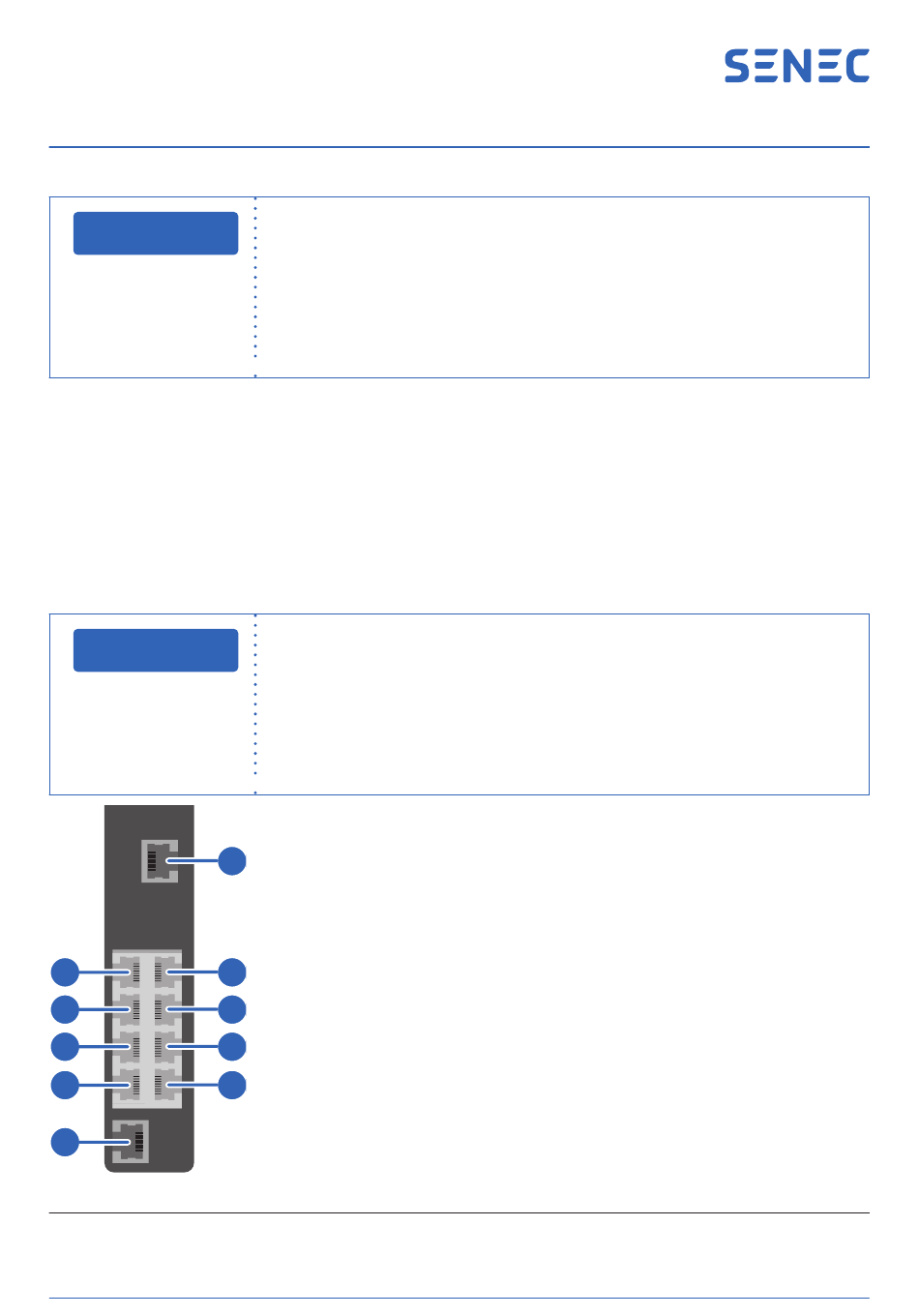

Abb. 7 Kommunikationsanschlüsse SENEC-Speicher
TD140-093.11 | Version 1.1 | 07.07.2020
Hinweis!
Die interne RJ12-Buchse der SENEC.Wallbox pro dient ausschließlich der Konfiguration und
dem Service.
Lassen Sie die interne RJ12-Buchse bei der Installation der Wallbox frei.
Ê
Nutzen Sie das beigelegte Adapterkabel (RJ45/open end) zum Anschluss an die Daisy-
Ê
Chain-Anschlussplatine.
Hinweis!
Der COM 2-Port des SENEC-Speichers wird für die Kaskadierung weiterer Speicher benötigt.
Schließen Sie die Wallbox nur am COM 1-Port des SENEC-Speichers an.
Ê
Beachten Sie beim Anschluss mehrerer Wallboxen vom Typ SENEC.Wallbox oder
Ê
SENEC.Wallbox pro die Informationen im Kapitel „7 Mehrere Wallboxen anschließen" auf
Seite 25.
1
ETH
1
2
CAN 1
3
CAN 2
4
PM 1
3
5
PM 2
6
PV 1
5
7
PV 2
7
8
COM 1
9
9
COM 2
10
RCR
17
