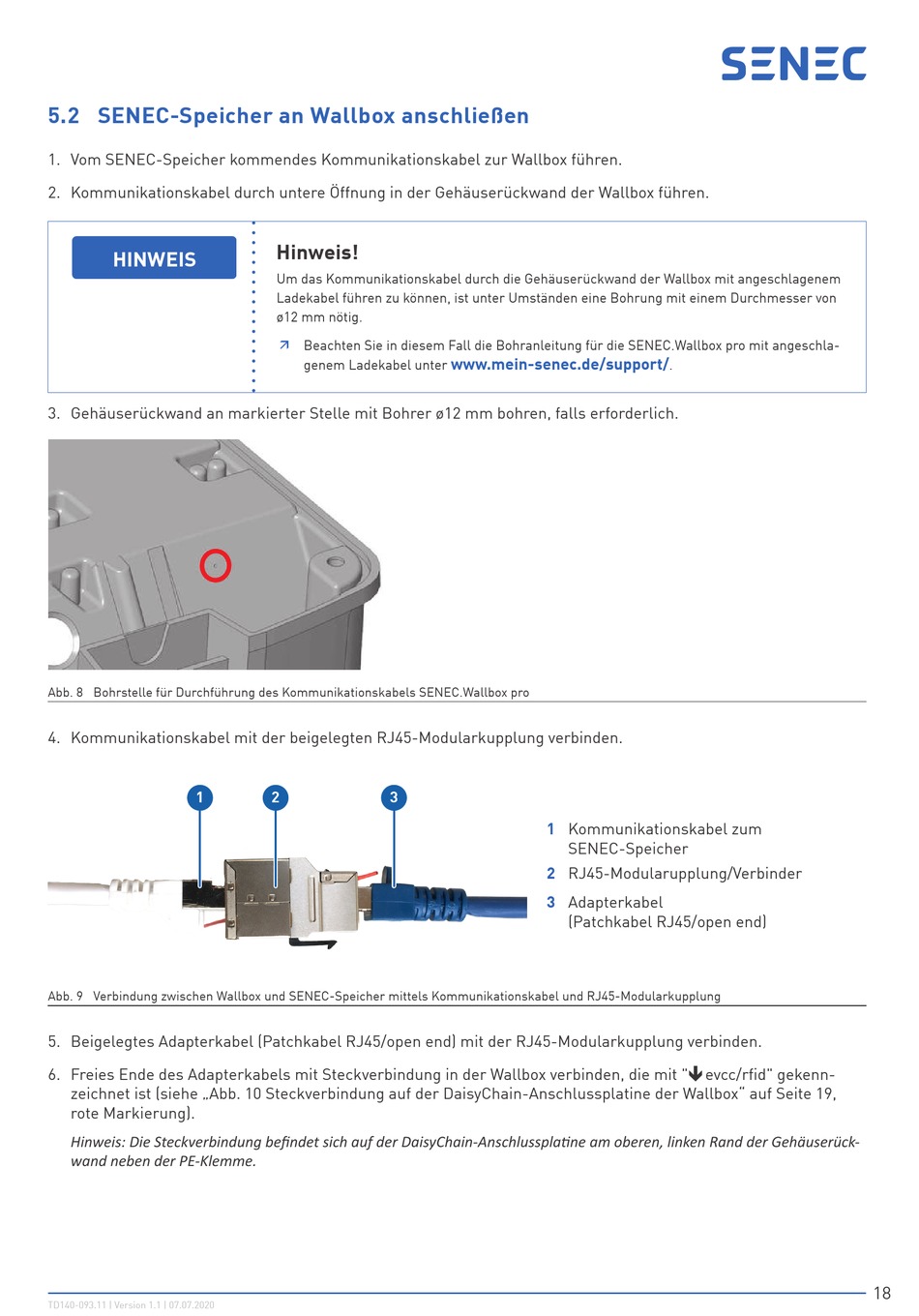

5.2 SENEC-Speicher an Wallbox anschließen
1. Vom SENEC-Speicher kommendes Kommunikationskabel zur Wallbox führen.
2. Kommunikationskabel durch untere Öffnung in der Gehäuserückwand der Wallbox führen.
HINWEIS
3. Gehäuserückwand an markierter Stelle mit Bohrer ø12 mm bohren, falls erforderlich.
Abb. 8 Bohrstelle für Durchführung des Kommunikationskabels SENEC.Wallbox pro
4. Kommunikationskabel mit der beigelegten RJ45-Modularkupplung verbinden.
1
Abb. 9 Verbindung zwischen Wallbox und SENEC-Speicher mittels Kommunikationskabel und RJ45-Modularkupplung
5. Beigelegtes Adapterkabel (Patchkabel RJ45/open end) mit der RJ45-Modularkupplung verbinden.
6. Freies Ende des Adapterkabels mit Steckverbindung in der Wallbox verbinden, die mit "
zeichnet ist (siehe „Abb. 10 Steckverbindung auf der DaisyChain-Anschlussplatine der Wallbox" auf Seite 19,
rote Markierung).
Hinweis: Die Steckverbindung befindet sich auf der DaisyChain-Anschlussplatine am oberen, linken Rand der Gehäuserück-
wand neben der PE-Klemme.
TD140-093.11 | Version 1.1 | 07.07.2020
Hinweis!
Um das Kommunikationskabel durch die Gehäuserückwand der Wallbox mit angeschlagenem
Ladekabel führen zu können, ist unter Umständen eine Bohrung mit einem Durchmesser von
ø12 mm nötig.
Beachten Sie in diesem Fall die Bohranleitung für die SENEC.Wallbox pro mit angeschla-
Ê
genem Ladekabel unter
2
3
www.mein-senec.de/support/
1
Kommunikationskabel zum
SENEC-Speicher
2
RJ45-Modularupplung/Verbinder
3
Adapterkabel
(Patchkabel RJ45/open end)
.
evcc/rfid" gekenn-
18
