GER
VERWENDEN SIE EIN BIPOLARES
KABEL FÜR DAS VENTIL,
VERBINDEN SIE DEN NULL
leiter MIT G0B

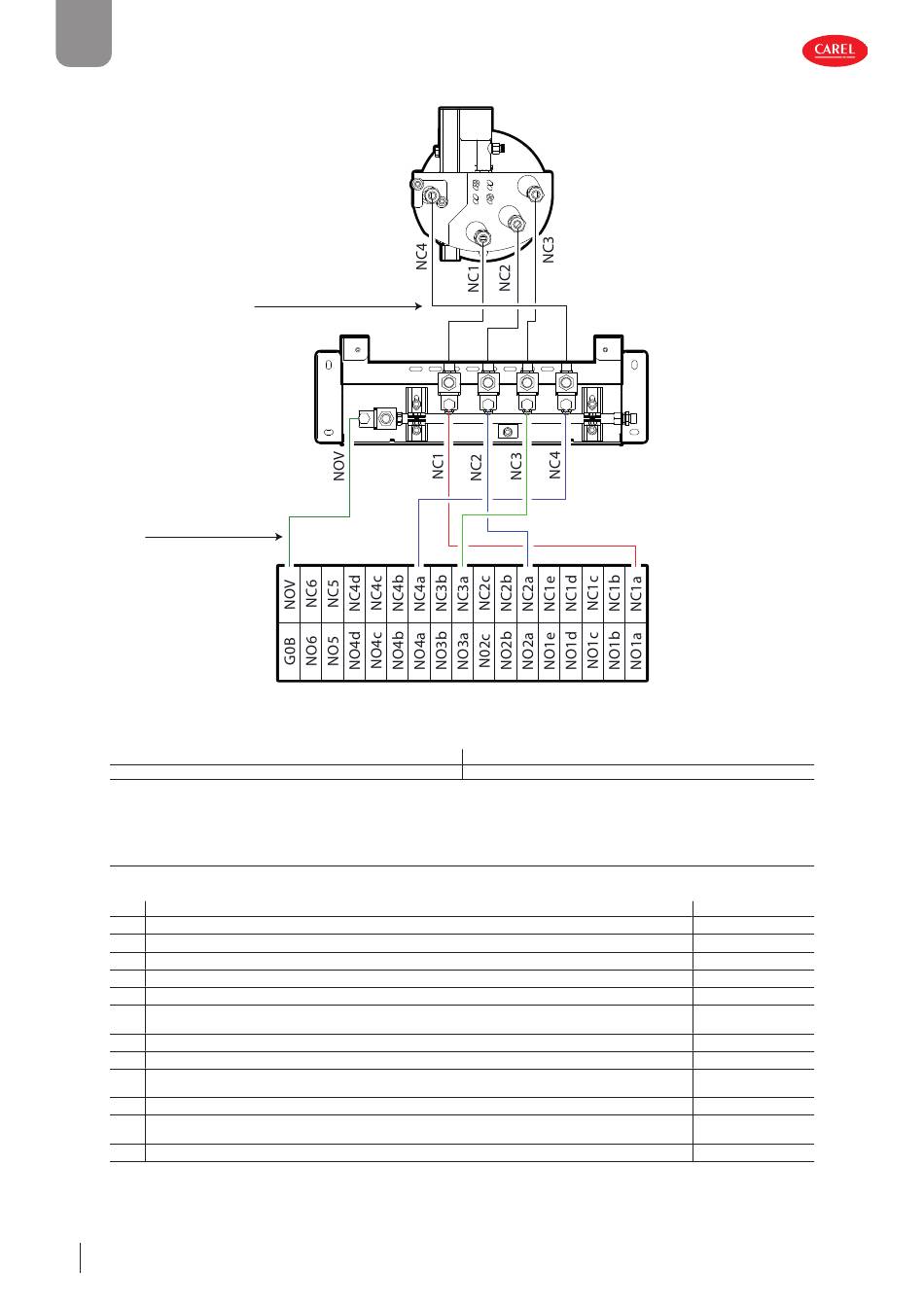

Fig. 4.o
Elektroventilanschlüsse
Kabeltyp
0,8 mm 2 (AWG 18)
4.3 Checkliste für die Montage und Installation des Racks
NAME DES HUMIFOG-SYSTEMS:
√ Beschreibung
Der Rack wurde mit rechts-/linksseitigem Wassereingang montiert, wie in der „Rack-Zeichnung" angegeben
Die Verteilerrohre sind gemäß den Positionen der „Rack-Zeichnung" an den Verteiler angeschlossen
Es besteht Übereinstimmung zwischen den Etiketten der Verteilerrohre und den Etiketten des Verteilers
Die Anschlüsse für den Wassereingang zum Verteiler wurden montiert
Die Verteilerrohre wurden an den Tragschienen befestigt
Der Rack wurde in der Anlage mit vertikal/horizontal ausgerichteten Verteilerrohren positioniert, wie in der „Rack-
Zeichnung" angegeben
Die Staging Box wurde korrekt installiert und angeschlossen
Der Rack wurde im Luftkanal mithilfe der Trägerelemente befestigt
Die elektrischen Steckerverbinder wurden gemäß „Rack-Zeichnung" positioniert; die Verdrahtungen wurden gemäß
„Rack-Zeichnung" ausgeführt
Der Tropfenabscheider wurde am Ende der Befeuchtungsstrecke installiert
Zwischen Rack und Tropfenabscheider sowie hinter dem Tropfenabscheider befi nden sich Wasserauff ang- und
Ablaufwannen
Der Abstand zwischen Rack und Tropfenabscheider entspricht den Konstruktionsdaten
Datum: ________________________
14
Installation
BLICK VOM WASSEREINTRITT
HOCHDRUCKSCHLÄUCHE
ZWISCHEN RACK UND STAGE BOX
Unterschrift der ausfüllenden Person: _________________________________________
Max. Länge
30 m
humiFog Rack +0300119ML rel. 1.0 - 09.03.2023
STAGING BOX
(variable Magnetventil-
konfiguration
je nach Projekt)
UA***5****
KLEMMLEISTE
AN DER MASCHINE
Hinweise
