Konfiguration mit horizontalen Verteilerrohren
und Wassereingang rechts
Fig. 4.c

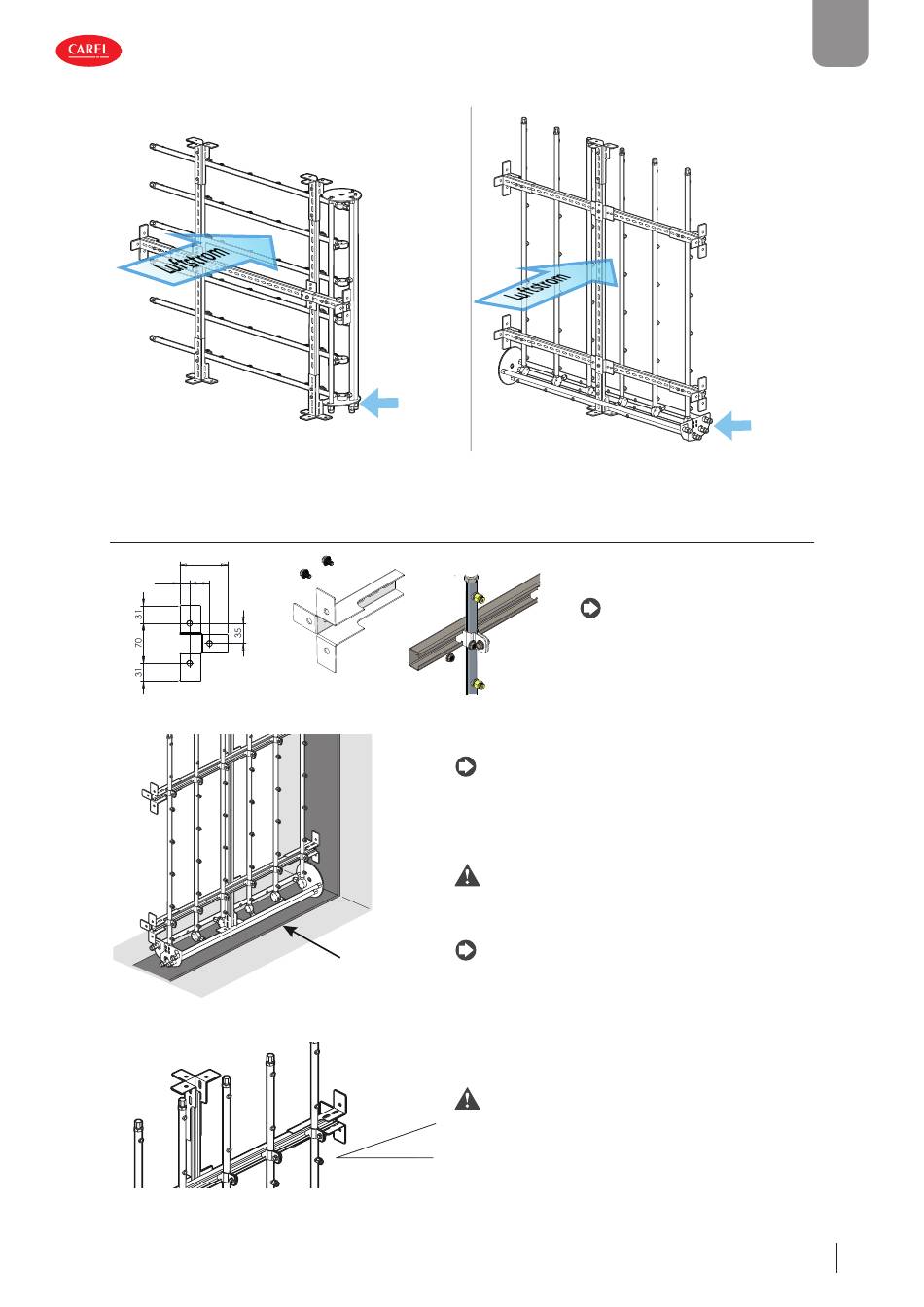

4.2.2 Verfahren für den Einbau des montierten Rahmens im Luftkanal
84,5
17 35
Fig. 4.e
Fig. 4.g
Fig. 4.h
humiFog Rack +0300119ML rel. 1.0 - 09.03.2023
Wasser-
Eingang
Fig. 4.f
ABSTANDSHALTER
DISTANZIALE
Konfiguration mit vertikalen Verteilerrohren
und Wassereingang links
Fig. 4.d
Hinweis: Passen Sie den Gleitverlauf
an den verbleibenden Platz im Luftkanal
an.
Hinweis: Die möglichen Geometrien und Abmessungen
der Befeuchtungskammer lassen es nicht immer zu, dass die
Trägerelemente bis zur Innenwand des Kanals gleiten. Decken
Sie den verbleibenden Abstand mit dem entsprechend dimen-
sionierten, hervorgehobenen Abstandshalter ab.
:
VORSICHT Befestigen Sie die Trägerelemente auf einem
Abstandshalter (nicht von Carel geliefert). Das Innere des
Luftkanals darf NICHT beschädigt werden.
Hinweis: Schrauben zur Befestigung der Trägerelemente
sind nicht im Lieferumfang enthalten
VORSICHT: Die mitgelieferten Trägerelemente gewährleis-
ten das Gefälle zum Ablauf; verwenden Sie die mit dem
jeweiligen Rack gelieferten Trägerelemente.
GER
Wasser-
Eingang
11
Installation
