Fig. 4.i

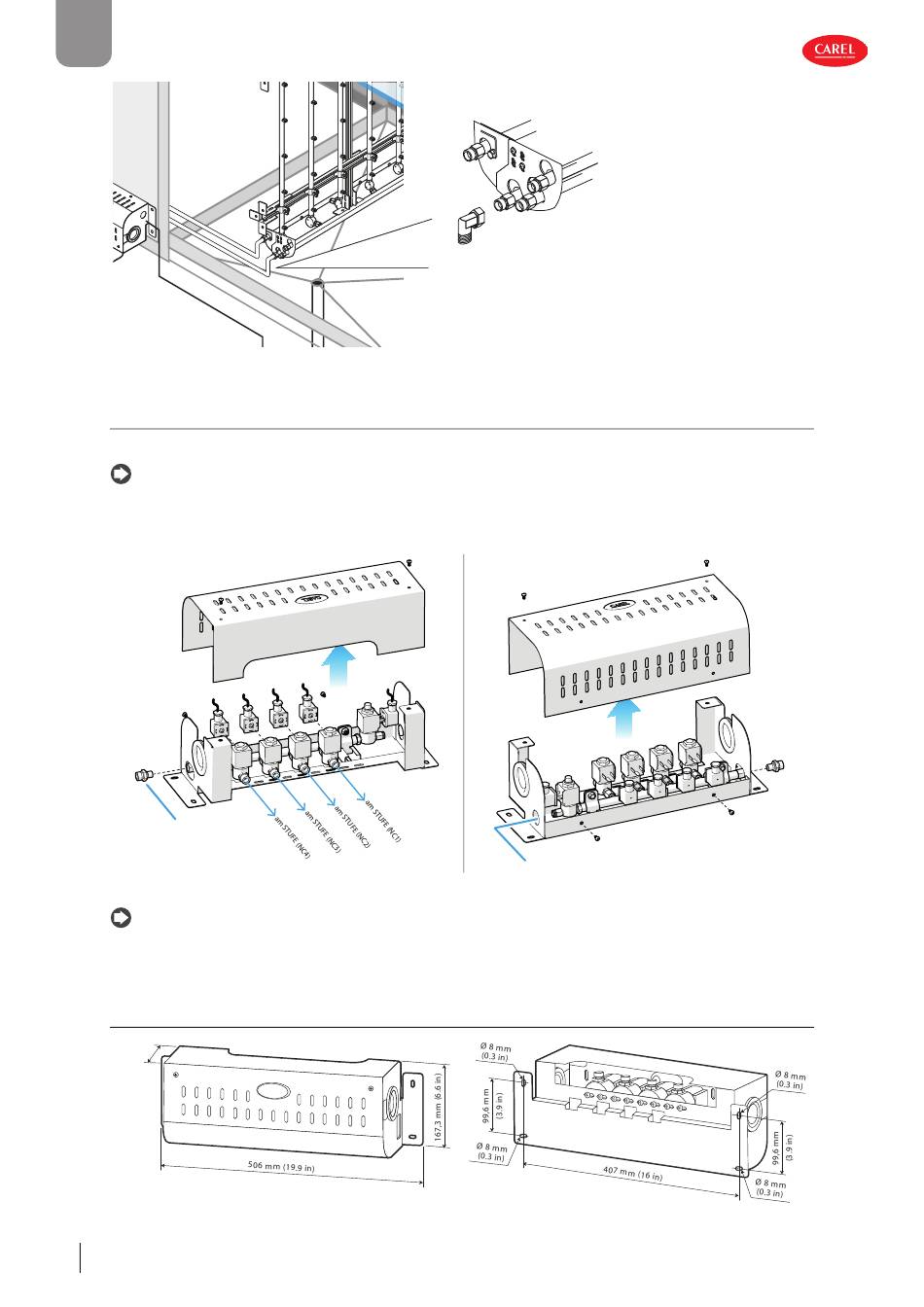

4.2.3 STAGING-BOX-Anschluss
Positionieren Sie die Staging Box niedriger als den Rack, damit das Wasser ablaufen kann, wenn das System nicht in Betrieb ist.
Hinweis:
• Prüfen Sie mit einer Wasserwaage, ob die Staging Box auf einer ebenen Oberfl äche positioniert ist.
• Steht die Staging Box an der Wand, stellen Sie keine Gegenstände darauf, die den Austritt der Kühlluft behindern könnten.
• Bei der Aufstellung auf einer vertikalen Fläche ist darauf zu achten, dass das Belüftungsventil (NOV) oben angebracht wird.
Im Pumpstation-
Anschlusskit
enthalten
Fig. 4.j
Hinweis: Führen Sie nach Abschluss der Installation die elektrische Verdrahtung zwischen Rack und Verteilerkasten (falls
vorhanden) oder zwischen Rack und Pumpenstation oder Zonenschaltschrank aus. Überprüfen Sie die Anschlüsse auf der mit-
gelieferten Zeichnung des Racks.
4.3.1 Abmessungen mm (in)
120 mm
(4.7 in)
Fig. 4.l
12
Installation
Anschlusstücke in unterschiedlichen Mengen je nach Anzahl
der Stufen
(nur in der horizontalen Rack-Version vorhanden)
di
Wasser ablaufen
scarico acqua
Fig. 4.k
