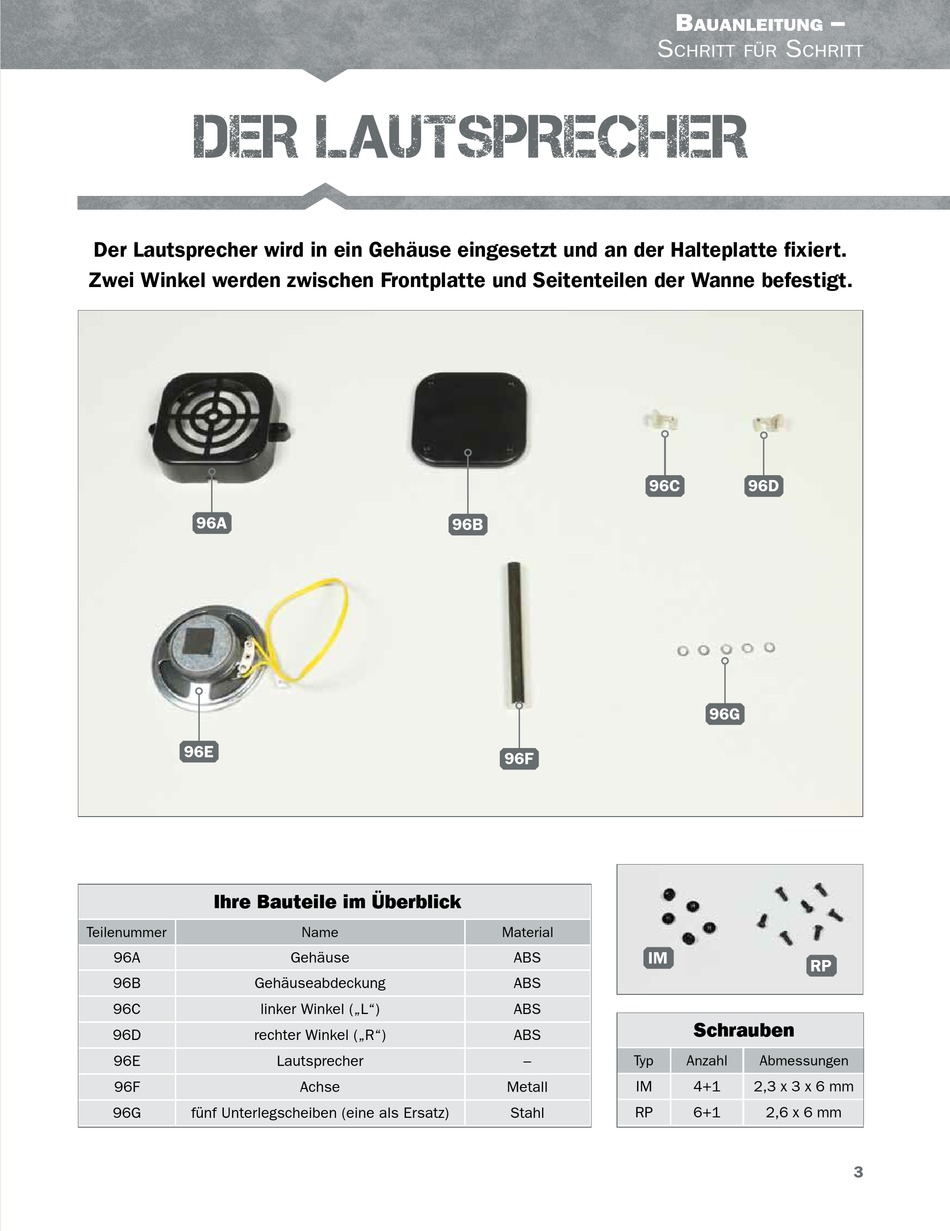

DER LAUTSPRECHER
Der Lautsprecher wird in ein Gehäuse eingesetzt und an der Halteplatte fixiert.
Zwei Winkel werden zwischen Frontplatte und Seitenteilen der Wanne befestigt.
96A
96E
Ihre Bauteile im Überblick
Teilenummer
96A
96B
Gehäuseabdeckung
96C
linker Winkel („L")
96D
rechter Winkel („R")
96E
96F
96G
fünf Unterlegscheiben (eine als Ersatz)
96B
Name
Gehäuse
Lautsprecher
Achse
B
S
chritt für
96C
96F
Material
IM
ABS
ABS
ABS
ABS
–
Typ
Metall
IM
Stahl
RP
–
auanleitung
S
chritt
96D
96G
RP
Schrauben
Anzahl
Abmessungen
4+1
2,3 x 3 x 6 mm
6+1
2,6 x 6 mm
3
