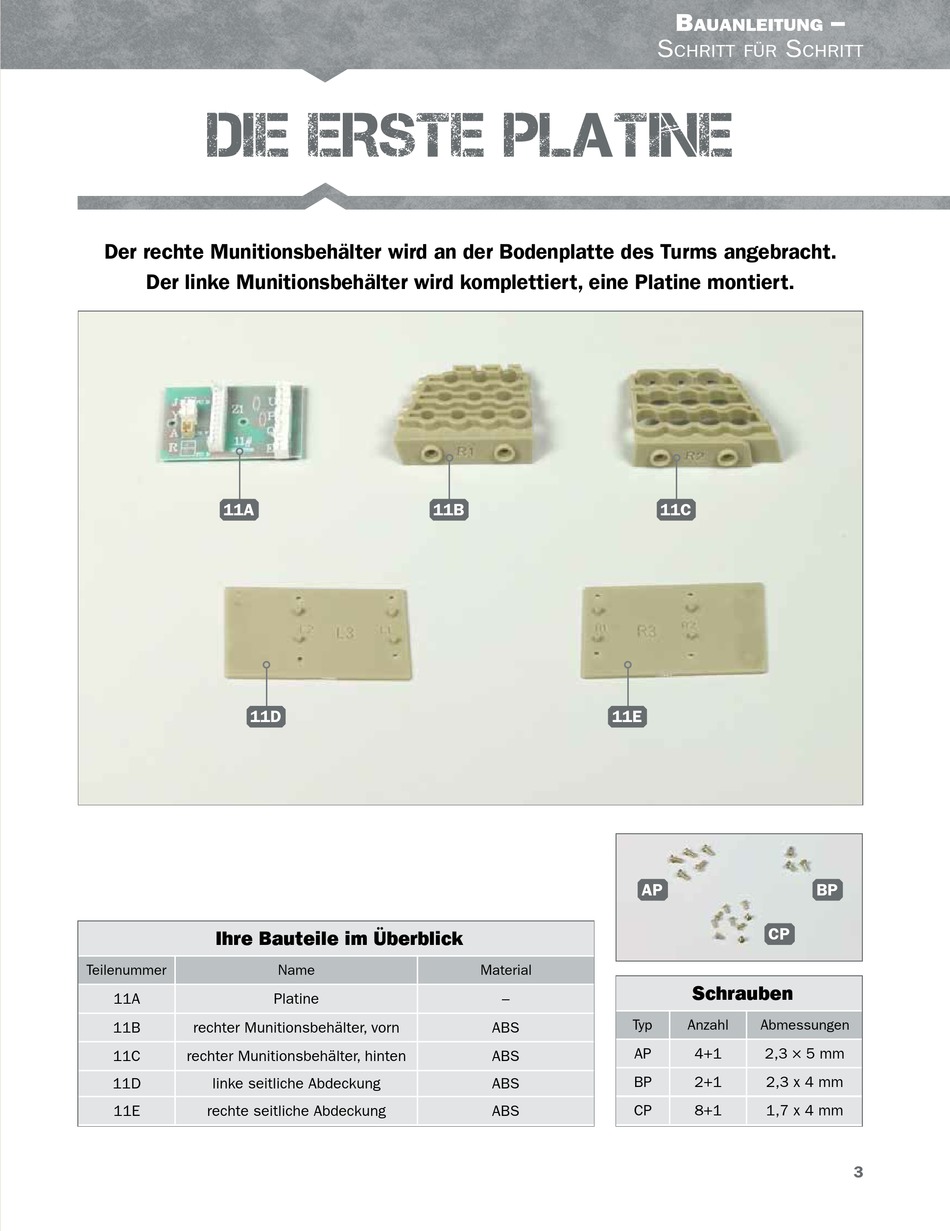

DIE ERSTE PLATINE
Der rechte Munitionsbehälter wird an der Bodenplatte des Turms angebracht.
Der linke Munitionsbehälter wird komplettiert, eine Platine montiert.
11A
11D
Ihre Bauteile im Überblick
Teilenummer
11A
11B
rechter Munitionsbehälter, vorn
11C
rechter Munitionsbehälter, hinten
11D
linke seitliche Abdeckung
11E
rechte seitliche Abdeckung
11B
Name
Platine
S
11E
AP
Material
–
Typ
ABS
AP
ABS
BP
ABS
ABS
CP
B
–
auanleitung
S
chritt für
chritt
11C
BP
CP
Schrauben
Anzahl
Abmessungen
4+1
2,3 × 5 mm
2+1
2,3 x 4 mm
8+1
1,7 x 4 mm
3
Werbung
Verwandte Anleitungen für Hachette KÖNIGSTIGER
Inhaltszusammenfassung für Hachette KÖNIGSTIGER
- Seite 1 – auanleitung chritt für chritt DIE ERSTE PLATINE Der rechte Munitionsbehälter wird an der Bodenplatte des Turms angebracht. Der linke Munitionsbehälter wird komplettiert, eine Platine montiert. Ihre Bauteile im Überblick Teilenummer Name Material Schrauben Platine – Anzahl Abmessungen rechter Munitionsbehälter, vorn 2,3 ×...
-
Seite 2: Komplettierung Des Linken Munitionsbehälters
– auanleitung chritt für chritt SCHRITT 1 Komplettierung des linken Munitionsbehälters Legen Sie die Bodenplatte des Turms 10A auf Ihre Befestigen Sie die seitliche Abdeckung 11D mit den Arbeitsplatte. Führen Sie die linke seitliche Abdeckung vier Schrauben CP an den beiden Teilen des linken 11D (L3) zu den beiden Teilen des linken Munitionsbe- Munitionsbehälters 8A und 8B. - Seite 3 – auanleitung chritt für chritt SCHRITT 2 Montage des rechten Munitionsbehälters Weiter geht es mit dem rechten Munitionsbehälter. Legen Sie das vordere Teil des Behälters 11B, das hintere Teil des Behälters 11C sowie vier Schrauben AP bereit. Führen Sie das vordere Teil 11B (R1) zu den beiden vorderen Zapfen auf der Boden- platte 10A, wie angedeutet.
- Seite 4 – auanleitung chritt für chritt Nehmen Sie die rechte seitliche Abdeckung 11E (R3) und führen Sie ihre Zapfen zu den Aufnah- men an den beiden Teilen des rechten Munitionsbehälters 11B und 11C. Legen Sie vier Schrau- ben CP bereit. Die rechte seitliche Abdeckung 11E ist korrekt an den beiden Teilen des rechten Munitionsbe- hälters 11B und 11C platziert.
-
Seite 5: Die Erste Platine Wird Befestigt
– auanleitung chritt für chritt SCHRITT 3 Die erste Platine wird befestigt Drehen Sie die Bodenplatte des Turms 10A um und legen Sie zwei Schrauben BP bereit. Nehmen Sie die Platine 11A und führen Sie deren Aussparungen zu den beiden zentralen Zapfen an der Bodenplatte, wie es die Pfeile andeuten.
