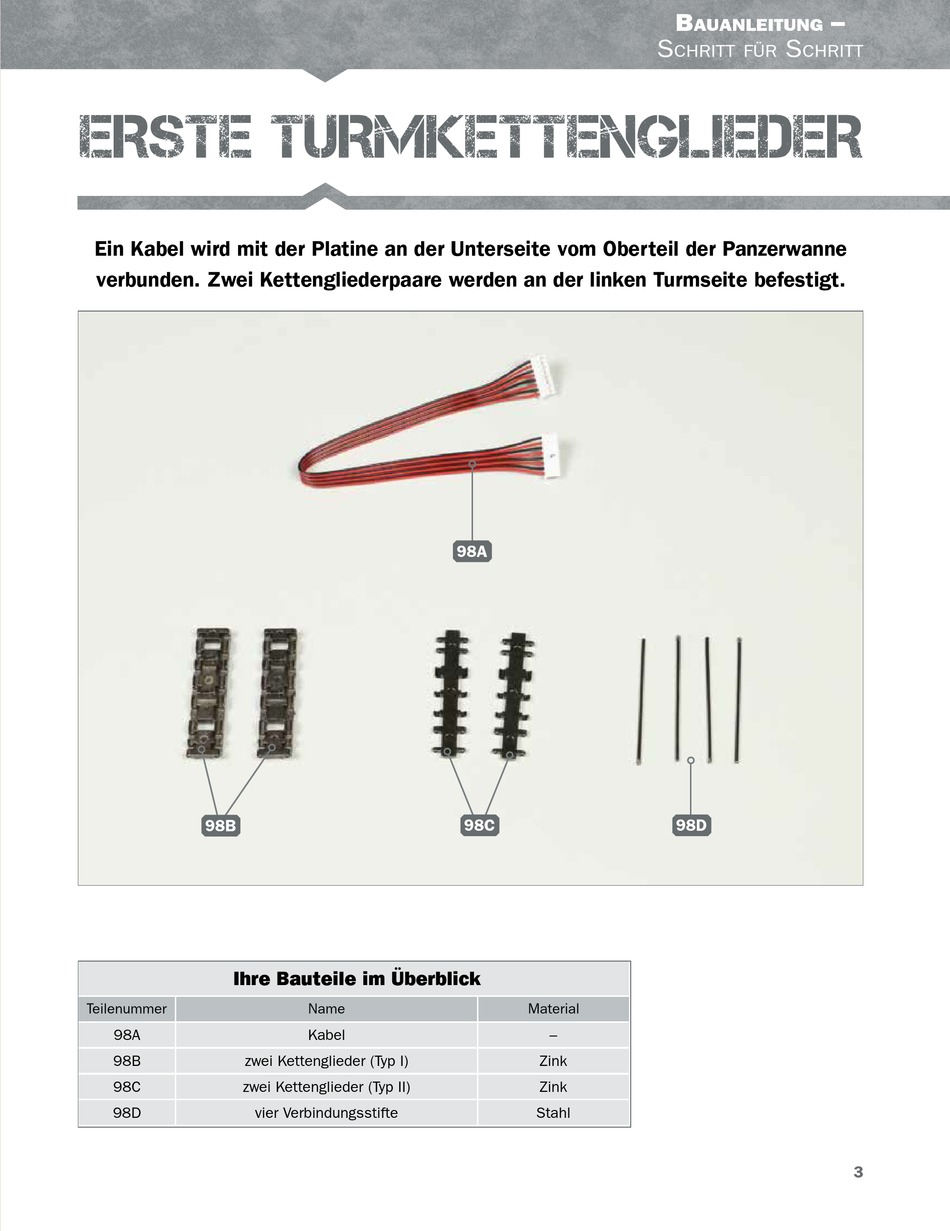

ERSTE TURMKETTENGLIEDER
Ein Kabel wird mit der Platine an der Unterseite vom Oberteil der Panzerwanne
verbunden. Zwei Kettengliederpaare werden an der linken Turmseite befestigt.
98B
Ihre Bauteile im Überblick
Teilenummer
98A
98B
zwei Kettenglieder (Typ I)
98C
zwei Kettenglieder (Typ II)
98D
vier Verbindungsstifte
98A
98C
Name
Kabel
B
auanleitung
S
chritt für
98D
Material
–
Zink
Zink
Stahl
–
S
chritt
3
Werbung
Verwandte Anleitungen für Hachette KONIGSTIGER
Inhaltszusammenfassung für Hachette KONIGSTIGER
- Seite 1 – auanleitung chritt für chritt ERSTE TURMKETTENGLIEDER Ein Kabel wird mit der Platine an der Unterseite vom Oberteil der Panzerwanne verbunden. Zwei Kettengliederpaare werden an der linken Turmseite befestigt. Ihre Bauteile im Überblick Teilenummer Name Material Kabel – zwei Kettenglieder (Typ I) Zink zwei Kettenglieder (Typ II) Zink...
- Seite 2 – auanleitung chritt für chritt SCHRITT 1 Einstecken des Kabels Legen Sie das Oberteil der Panzerwanne mit der Fügen Sie das eine Ende des Kabels 98A in den Oberseite nach unten auf Ihre Arbeitsplatte. Nehmen breiten Port der Platine 12A ein, wie abgebildet. Sie das Kabel 98A und führen Sie es zur Platine 12A.
- Seite 3 – auanleitung chritt für chritt Sichern Sie das obere Ketten- gliedpaar an der Turmseite, indem Sie einen Verbindungsstift 98D durch die Bohrungen vom Kettenglied 98C und durch die Bohrung der Stütze 3D führen. Das untere Kettengliedpaar wird ebenfalls mithilfe eines Verbin- dungsstifts 98D gesichert, den Sie durch die Bohrungen vom Kettenglied 98C und von der...
