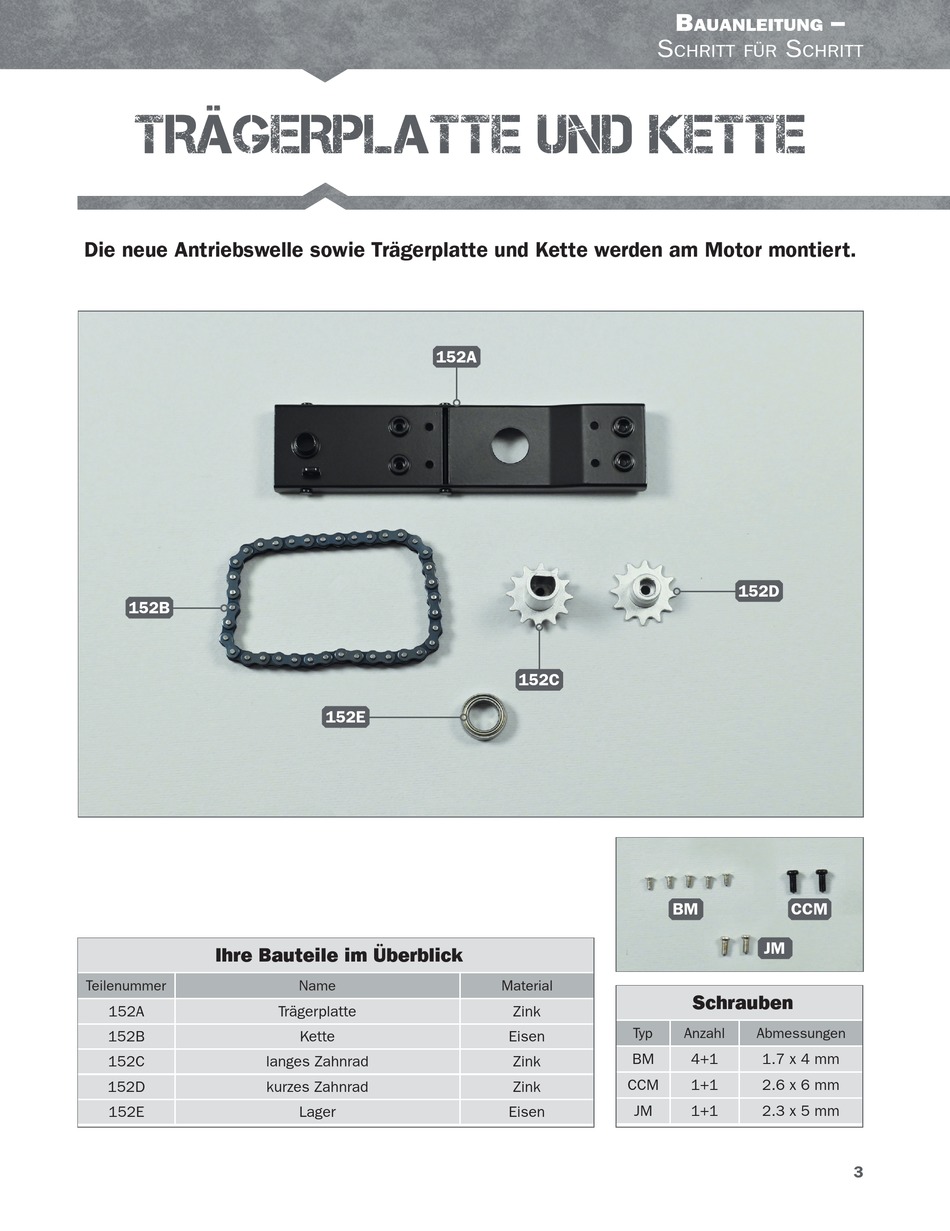

TRÄGERPLATTE UND KETTE
Die neue Antriebswelle sowie Trägerplatte und Kette werden am Motor montiert.
152B
Ihre Bauteile im Überblick
Teilenummer
152A
152B
152C
152D
152E
152A
152E
Name
Trägerplatte
Kette
langes Zahnrad
kurzes Zahnrad
Lager
B
S
chritt für
152C
BM
Material
Zink
Typ
Eisen
BM
Zink
CCM
Zink
JM
Eisen
–
auanleitung
S
chritt
152D
CCM
JM
Schrauben
Anzahl
Abmessungen
4+1
1.7 x 4 mm
1+1
2.6 x 6 mm
1+1
2.3 x 5 mm
3
