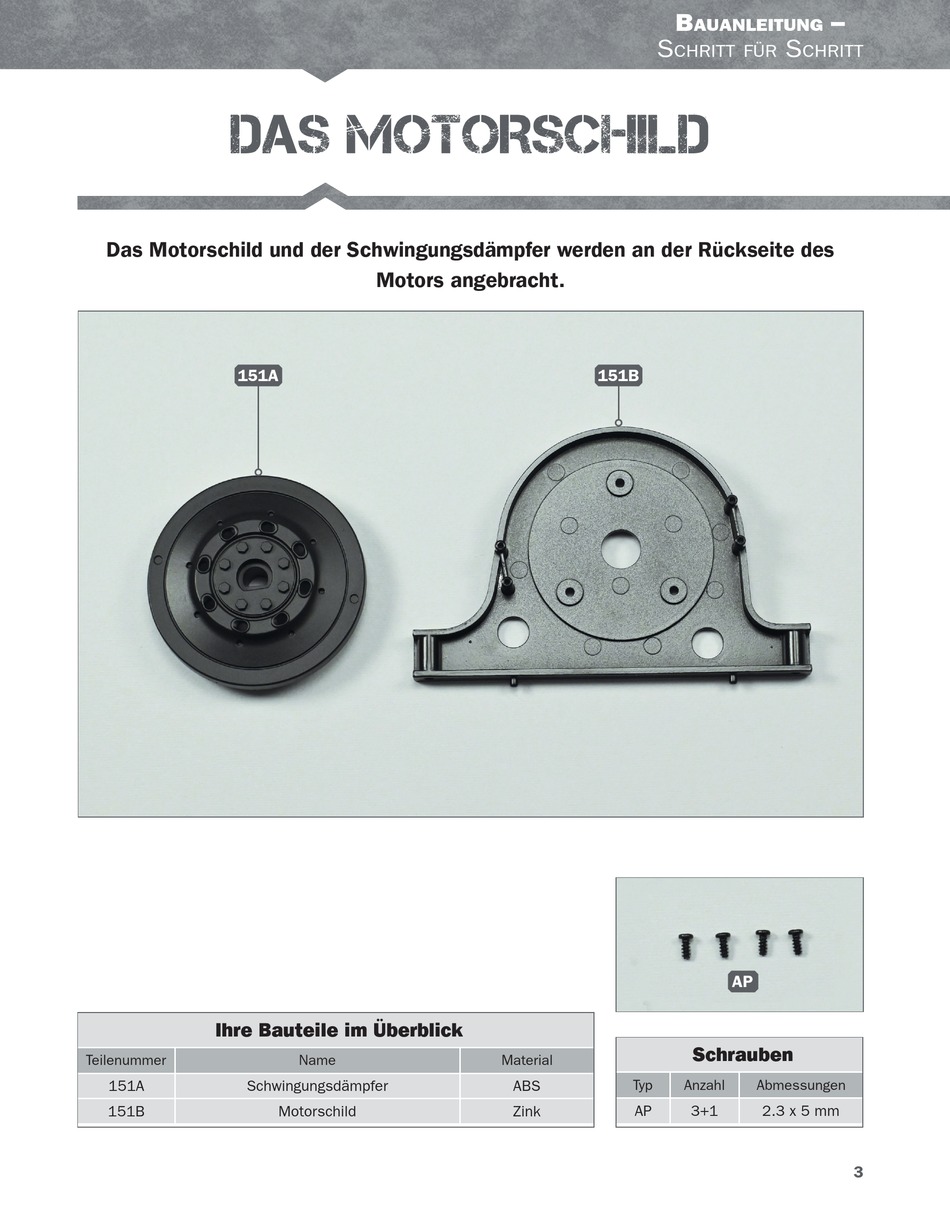

DAS MOTORSCHILD
Das Motorschild und der Schwingungsdämpfer werden an der Rückseite des
Motors angebracht.
151A
151B
AP
Ihre Bauteile im Überblick
Schrauben
Teilenummer
Name
Material
151A
Schwingungsdämpfer
ABS
Typ
Anzahl
Abmessungen
AP
3+1
2.3 x 5 mm
151B
Motorschild
Zink
3
