Option Antennenverteiler
Über den Antennenverteiler (AV) können mehrere Empfänger an einer Antenne angeschlossen werden. Dabei
ist darauf zu achten, dass die Gesamtstrecke, welche von der Antenne über den AV bis zum Empfänger führt,
die maximale Kabellänge nicht überschreitet. Der AV darf an einer beliebigen Position zwischen Antenne oder
falls verwendet, Überspannungsschutz und Empfänger installiert werden.
Bitte beachten Sie bei der Installation, dass GNSS L1 Komponenten nicht direkt an einen Meinberg
GPS-Antennenverteiler angeschlossen werden können.

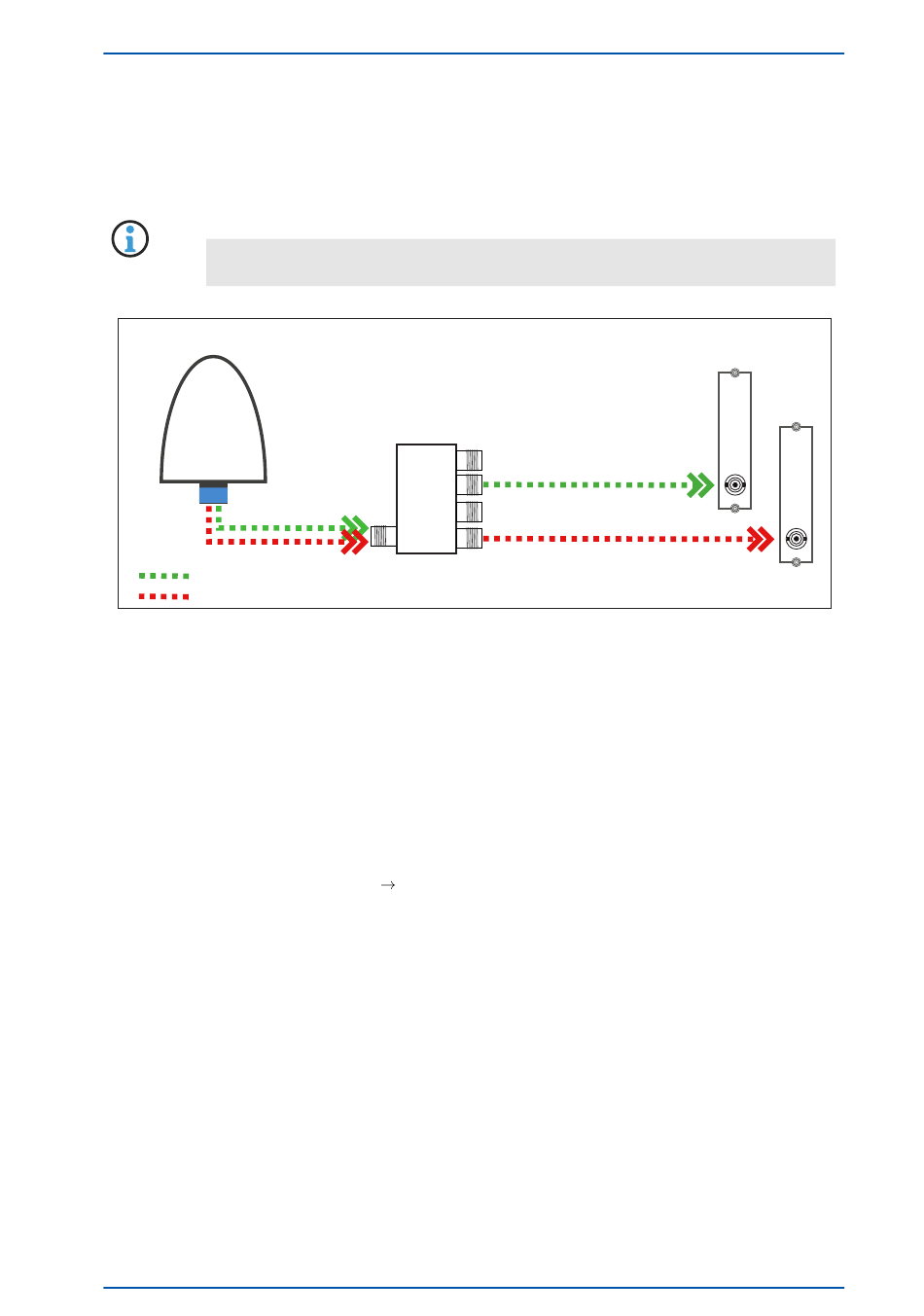

Antenne
Strecke AB = 65 m (H155) - Gesamtlänge „OK"
Strecke AC = 110 m (H155) - max. Gesamtlänge überschritten
Kompensation der Signallaufzeit des Antennenkabels
Die Signal-Übertragungszeit des Satellitensignals wird durch die Länge des Kabels beeinflusst und kann
beim Empfänger eine Verzögerungszeit des Signals hervorrufen.
Damit die angeschlossene Referenzuhr die Signallaufzeit des Antennenkabels kompensieren kann, müssen Sie
entweder die Länge des Antennenkabels in Metern oder die Kompensationszeit in Nanosekunden in den Ein-
stellungen Ihrer Referenzuhr angeben.
Loggen Sei sich dazu im Webinterface Ihres LANTIME-Systems ein und gehen wie folgt vor:
1.
Öffnen Sie das Menü „Uhr"
2.
Wählen Sie das entsprechende Uhrenmodul aus
3.
Klicken Sie auf den Reiter „Verschiedenes"
4.
Wählen Sie die Methode aus und tragen den entsprechenden Wert ein.
Länge Antennenkabel (m):
Kabel
Verzögerung
RG 58U
5 ns/m
H-155
4 ns/m
Durch Eingabe der Kabellänge (von Antenne bis Empfänger) errechnet das System die Laufzeit und kompensiert
diese automatisch. Bei Auslieferung ist der Standardwert von 20 m vorkonfiguriert.
Für andere Koaxialkabel-Typen nutzen Sie bitte die Option „Nach Laufzeit". Hierbei muss die Verzögerung
durch die Angaben in dem Datenblatt des jeweiligen Koaxialkabels selbst ermittelt werden.
GNSS MULTI BAND Antenna
Antennenverteiler
Out 4
Out 3
A
Out 2
In
Out 1
„Status & Konfiguration"
Verwendung
bei GPS- und GNS-UC-Empfängern
bei GNS- und GNM-Empfängern
Datum: 11. Mai 2022
4 Installation GNSS-Multiband-Antenne
