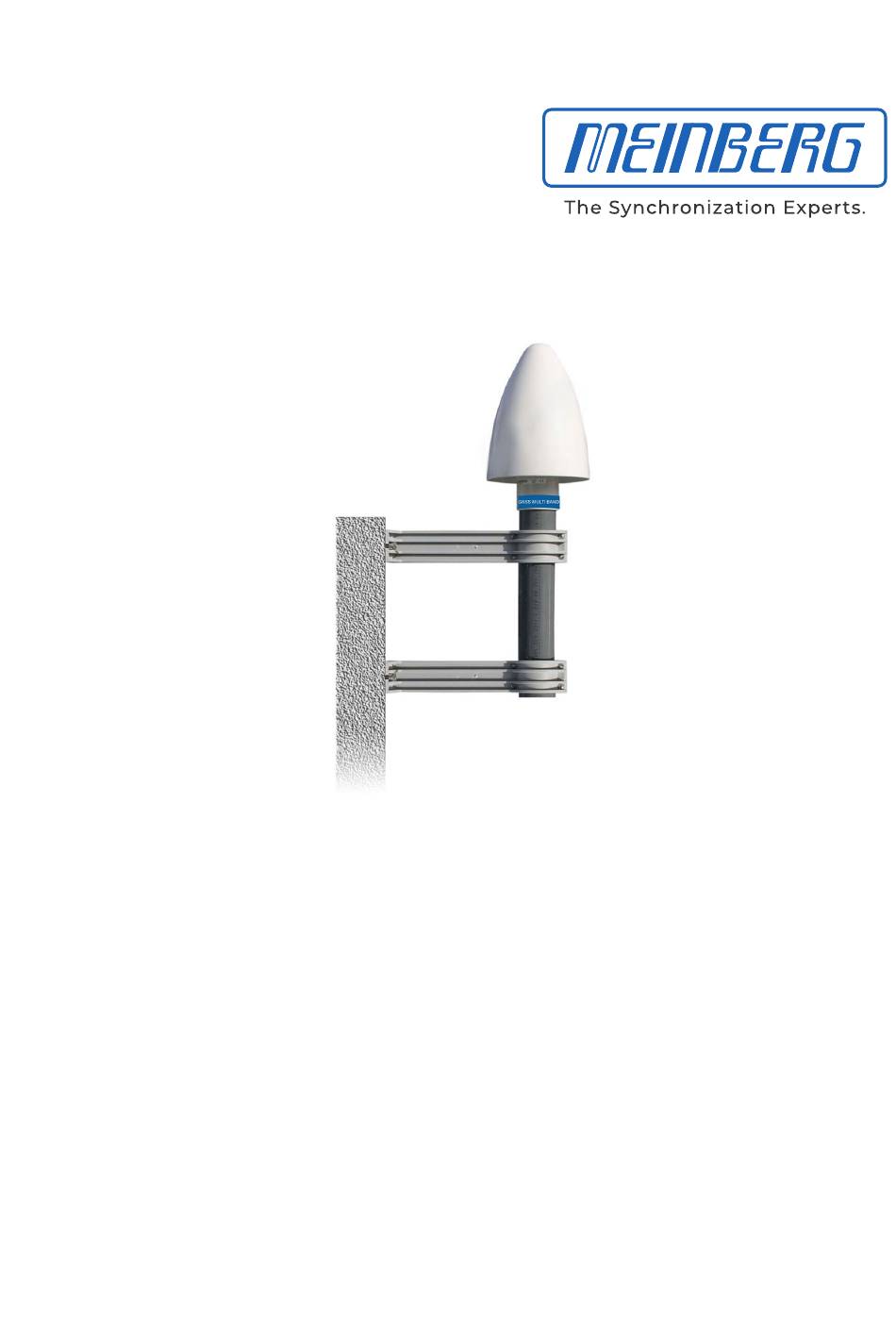

- Seite 1 HANDBUCH GNSS MULTI BAND Antenna Antennen- Konvertereinheit 11. Mai 2022 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Einbau und Erdung ......... 6 RoHS und WEEE 7 Konformit¨ a tserkl¨ a rung Datum: 11. Mai 2022 GNSS MULTI BAND Antenna... -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 11.05.2022 GNSS MULTI BAND Antenna Datum: 11. -
Seite 5: Sicherheitshinweise Antenne
Lebensgefahr durch elektrischen Schlag! Führen Sie keine Arbeiten an der Antennenanlage oder der Anten- nenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. Überspannungsschutz Kein Überspannungsschutzelement kann einen absolut sicheren Schutz gegen die Folgen eines Blitzeinschlages oder dessen Sekundärwirkung gewährleisten! Datum: 11. Mai 2022 GNSS MULTI BAND Antenna... -
Seite 6: Vor Der Inbetriebnahme
Überprüfen Sie das System auf Versandschäden. Sollte das System beschädigt oder nicht in Betrieb zu nehmen sein, kontaktieren Sie Meinberg Funkuhren unverzüglich. Nur der Empfänger (die Person oder das Unternehmen, die das System erhält) kann einen Anspruch gegen den Spediteur wegen Versandschäden geltend machen. -
Seite 7: Entsorgung Des Verpackungsmaterials
Entsorgung (DE) —————————————————————————————————————————- Polystyrol Sicherungsrahmen/ Gelber Sack, die Gelbe Tonne Füllmaterial oder Wertstoffhof PE-LD Zubehörverpackung Gelber Sack, die Gelbe Tonne Polyethylen oder Wertstoffhof niedriger Dichte Pappe und Kartonagen Versandverpackung, Zubehör Altpapier —————————————————————————————————————————- Datum: 11. Mai 2022 GNSS MULTI BAND Antenna... -
Seite 8: Installation Gnss-Multiband-Antenne
• Freie Sicht zwischen dem 55. südlichen und 55. nördlichen Breitenkreis (Satellitenlaufbahnen). Wenn diese freien Sichtfelder eingeschränkt sind, kann es zu Komplikationen kommen, da vier Satelliten gefunden werden müssen, um eine neue Position zu berechnen. GNSS MULTI BAND Antenna Datum: 11. Mai 2022... - Seite 9 Auch hier wird dringend empfohlen, einen Überspannungsschutz direkt nach Hauseintritt zu installieren. Fall 4: Für den Fall, dass das Kabel von Hauseintritt bis zum Meinberg-System z.B. in einem Kabelkanal mit mehreren Kabeln (z.B. Starkstrom) verlegt wird, können Überspannungen auf das Antennenkabel „einkoppeln“ und so ihr System beschädigen.
-
Seite 10: Montage Der Antenne
N-Norm (Stecker) Eingebaut in einem wasserdichten Gehäuse ist N-Norm (Buchse) der MBG S-PRO auch für die Außenmontage geeignet. Meinberg empfiehlt jedoch eine Installa- tion in geschlossenen Räumen, möglichst kurz nach Gebäudeeintritt des Antennenkabels, um das Risiko von Überspannungsschäden, z.B. durch Blitzeinschlag, zu minimieren. - Seite 11 In diesem Schritt wird das mitgelieferte Koaxialka- bel zwischen Überspannungsschutz und Empfänger angeschlossen. N-Norm (Buchse) N-Norm (Stecker) Empfänger Optional Antennenverteiler SMA (Stecker) SMA (Buchse) BNC (Stecker) BNC (Buchse) N-Norm (Stecker) N-Norm (Buchse) Datum: 11. Mai 2022 GNSS MULTI BAND Antenna...
-
Seite 12: Empfänger
Kabellänge nicht überschreitet. Der AV darf an einer beliebigen Position zwischen Antenne oder falls verwendet, Überspannungsschutz und Empfänger installiert werden. Bitte beachten Sie bei der Installation, dass GNSS L1 Komponenten nicht direkt an einen Meinberg GPS-Antennenverteiler angeschlossen werden können. -
Seite 13: Technische Spezifikationen Gnss Multiband Antenne
5 Technische Spezifikationen GNSS Multiband Antenne Abmessungen: Datum: 11. Mai 2022 GNSS MULTI BAND Antenna... -
Seite 14: Spezifikationen
< 1730 MHz > 40 dB Anschluss: N-Norm Buchse Formfaktor: ABS Plastikgehäuse für Außeninstallation Schutzart: IP66 Luftfeuchtigkeit: Temperaturbereich: -40 C bis +85 C (-40 bis 185 F) Gewicht: 1,6 kg (3,53 lbs) mit Montagekit GNSS MULTI BAND Antenna Datum: 11. Mai 2022... -
Seite 15: Technische Daten - Mbg S-Pro Überspannungsschutz
Höchste Dauerspannung: UC (Ader-Erde) 280 V DC 195 V AC Nennstrom: 5 A (25 C) Betriebswirkstrom: IC bei UC Nennableitstoßstrom: In (8/20) s (Ader-Erde) 20 kA In (8/20) s (Ader-Schirm) 20 kA Datum: 11. Mai 2022 GNSS MULTI BAND Antenna... - Seite 16 Als Quelle dienen die Inhalte der Originalproduktseite des Lieferanten (siehe Link) des CN-UB-280DC-BB Überspannungsschutzes. Ausführliche Spezifikationen, sowie eine Vielzahl an produktspezifischen Dokumenten, finden Sie unter folgendem Link auf der Produktseite des Herstellers: https://www.phoenixcontact.com/online/portal/de?uri=pxc-oc-itemdetail:pid=2818850 GNSS MULTI BAND Antenna Datum: 11. Mai 2022...
-
Seite 17: Mbg S-Pro Abmessungen
5.1.1 MBG S-PRO Abmessungen 15,8 5.1.2 Einbau und Erdung Datum: 11. Mai 2022 GNSS MULTI BAND Antenna... -
Seite 18: Rohs Und Weee
Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung muss es an den Hersteller übergeben wer- den. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. GNSS MULTI BAND Antenna Datum: 11. Mai 2022... -
Seite 19: Konformit¨ A Tserkl¨ A Rung
7 Konformit ¨ a tserkl ¨ a rung Declaration of Conformity Doc ID: GNSS Multiband Antenna-11.05.2022 Hersteller Meinberg Funkuhren GmbH & Co. KG Manufacturer Lange Wand 9, D-31812 Bad Pyrmont erklärt in alleiniger Verantwortung, dass das Produkt, declares under its sole responsibility, that the product...
