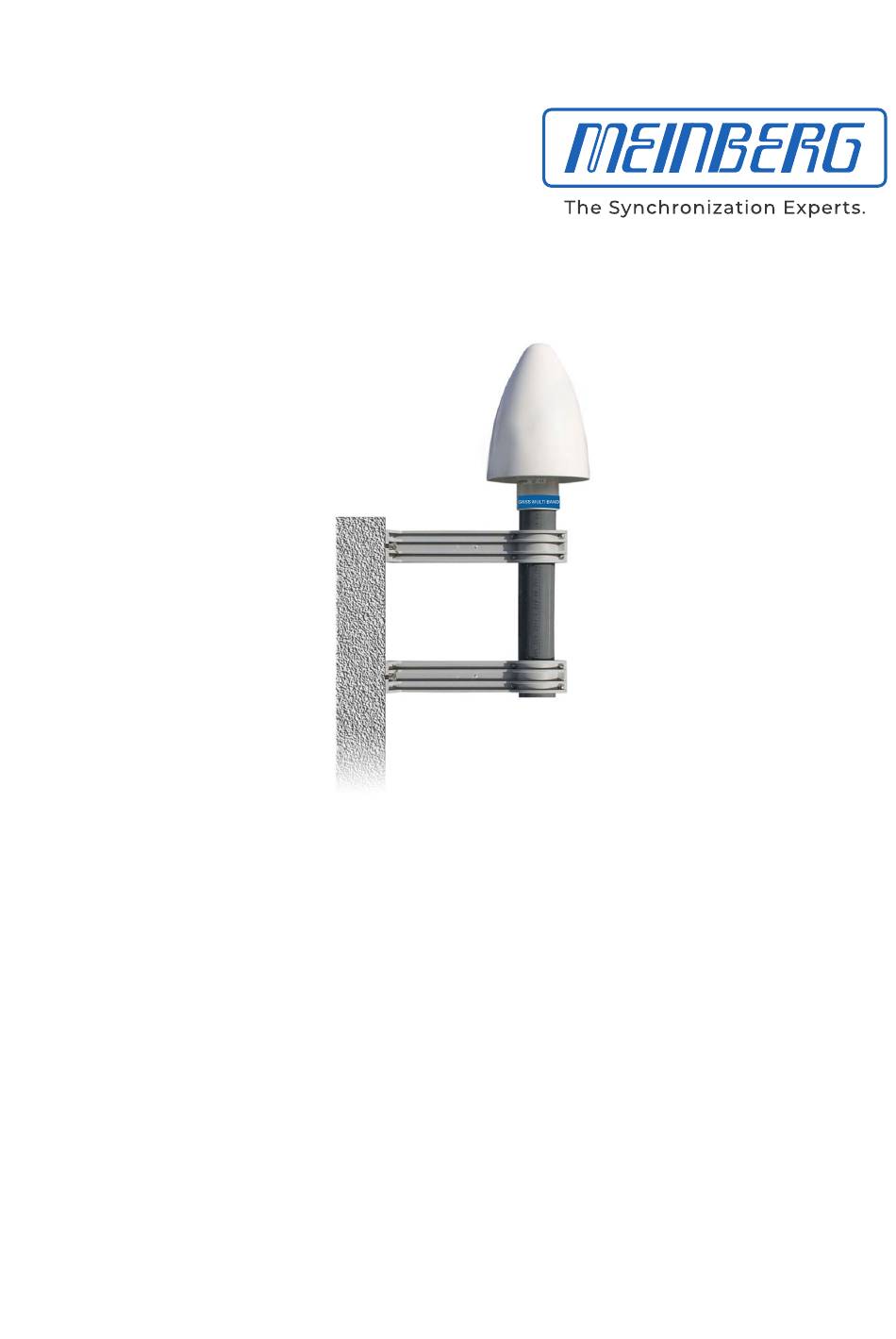

- Seite 1 HANDBUCH GNSS MULTI BAND Antenna Antennen- Konvertereinheit 25. Februar 2020 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Einbau und Erdung ......... 6 RoHS und WEEE 7 EU Konformit¨ a tserkl¨ a rung Datum: 25. Februar 2020 GNSS MULTI BAND Antenna... -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 25.02.2020 GNSS MULTI BAND Antenna Datum: 25. -
Seite 5: Sicherheitshinweise Antenne
Lebensgefahr durch elektrischen Schlag! Führen Sie keine Arbeiten an der Antennenanlage oder der Anten- nenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. Überspannungsschutz Kein Überspannungsschutzelement kann einen absolut sicheren Schutz gegen die Folgen eines Blitzeinschlages oder dessen Sekundärwirkung gewährleisten! Datum: 25. Februar 2020 GNSS MULTI BAND Antenna... -
Seite 6: Vor Der Inbetriebnahme
Überprüfen Sie das System auf Versandschäden. Sollte das System beschädigt oder nicht in Betrieb zu nehmen sein, kontaktieren Sie Meinberg Funkuhren unverzüglich. Nur der Empfänger (die Person oder das Unternehmen, die das System erhält) kann einen Anspruch gegen den Spediteur wegen Versandschäden geltend machen. -
Seite 7: Entsorgung Des Verpackungsmaterials
Entsorgung (DE) —————————————————————————————————————————- Polystyrol Sicherungsrahmen/ Gelber Sack, die Gelbe Tonne Füllmaterial oder Wertstoffhof PE-LD Zubehörverpackung Gelber Sack, die Gelbe Tonne Polyethylen oder Wertstoffhof niedriger Dichte Pappe und Kartonagen Versandverpackung, Zubehör Altpapier —————————————————————————————————————————- Datum: 25. Februar 2020 GNSS MULTI BAND Antenna... -
Seite 8: Installation Gnss Multiband Antenne
• freie Sicht zwischen dem 55. südlichen und 55. nördlichen Breitenkreis (Satellitenlaufbahnen). Ist auch diese Sicht eingeschränkt kann es, im Fall das vier Satelliten für eine neue Positionsberechnung gefunden werden müssen, zu Komplikationen kommen. GNSS MULTI BAND Antenna Datum: 25. Februar 2020... -
Seite 9: Montage Der Antenne
Ende durch die Wand in das Gebäude. N-Norm (Buchse) N-Norm (Stecker) Achten Sie bei der Verlegung des Antennenkabels zwischen Antenne und Empfänger auf die maximale Leitungslänge. Diese ist von dem verwendeten Kabeltyp (H155, RG58) und dessen Dämpfungsfaktor abhängig. Datum: 25. Februar 2020 GNSS MULTI BAND Antenna... - Seite 10 S-PRO kann anschließend montiert werden. Dieser Gehäuses. Antennenkabels!!! ist auch für die Außenmontage geeignet (Schutz- klasse: IP55). Meinberg empfiehlt jedoch eine Instal- lation in geschlossenen Räumen, möglichst kurz nach N-Norm (Stecker) Wandeintritt des Antennenkabels, um das Risiko von Überspannungsschäden, z.B. durch Blitzeinschlag, zu N-Norm (Buchse) minimieren.
-
Seite 11: Empfänger
Bei Auslieferung ist der Standardwert von 20 m vorkonfiguriert. Für andere Koaxialkabel-Typen nutzen Sie bitte die Option „Nach Laufzeit“. Hierbei muss die Verzögerung durch die Angaben in dem Datenblatt des jeweiligen Koaxialkabels selbst ermittelt werden. Datum: 25. Februar 2020 GNSS MULTI BAND Antenna... -
Seite 12: Technische Spezifikationen Gnss Multiband Antenne
5 Technische Spezifikationen GNSS Multiband Antenne 5 Technische Spezifikationen GNSS Multiband Antenne Abmessungen: GNSS MULTI BAND Antenna Datum: 25. Februar 2020... -
Seite 13: Spezifikationen
< 1730 MHz > 40 dB Anschluss: N-Norm Buchse Formfaktor: ABS Plastikgehäuse für Außeninstallation Schutzart: IP66 Luftfeuchtigkeit: Temperaturbereich: -40 C bis +85 C (-40 bis 185 F) Gewicht: 1,6 kg (3,53 lbs) mit Montagekit Datum: 25. Februar 2020 GNSS MULTI BAND Antenna... -
Seite 14: Mbg S-Pro Überspannungsschutz - Technische Daten
Höchste Dauerspannung UC (Ader-Erde) 280 V DC 195 V AC Nennstrom 5 A (25 C) Betriebswirkstrom IC bei UC Nennableitstoßstrom In (8/20) s (Ader-Erde) 20 kA In (8/20) s (Ader-Schirm) 20 kA GNSS MULTI BAND Antenna Datum: 25. Februar 2020... - Seite 15 Höhe 25 mm, Breite 25 mm, Tiefe 67 mm Anschlussart N-Connector 50 Ohm N-Connector Buchse N-Connector Buchse Normen und Bestimmungen IEC 61643-21 2000 + A1:2008 EN 61643-21 2001 + A1:2009 Quelle: PHOENIXCONTACT.COM Überspannungsschutzgerät - CN-UB-280DC-BB Datum: 25. Februar 2020 GNSS MULTI BAND Antenna...
-
Seite 16: Mbg S-Pro Abmessungen
5 Technische Spezifikationen GNSS Multiband Antenne 5.1.1 MBG S-PRO Abmessungen 15,8 5.1.2 Einbau und Erdung GNSS MULTI BAND Antenna Datum: 25. Februar 2020... -
Seite 17: Rohs Und Weee
Dieses Produkt fällt unter die B2B Kategorie. Zur Entsorgung muss es an den Hersteller übergeben wer- den. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. Datum: 25. Februar 2020 GNSS MULTI BAND Antenna... -
Seite 18: Eu Konformit¨ A Tserkl¨ A Rung
7 EU Konformit ¨ a tserkl ¨ a rung Declaration of Conformity Doc ID: -25.02.2020 Hersteller Meinberg Funkuhren GmbH & Co. KG Manufacturer Lange Wand 9, D-31812 Bad Pyrmont erklärt in alleiniger Verantwortung, dass das Produkt, declares under its sole responsibility, that the product...
