Wichtige Informationen zum Überspannungsschutz

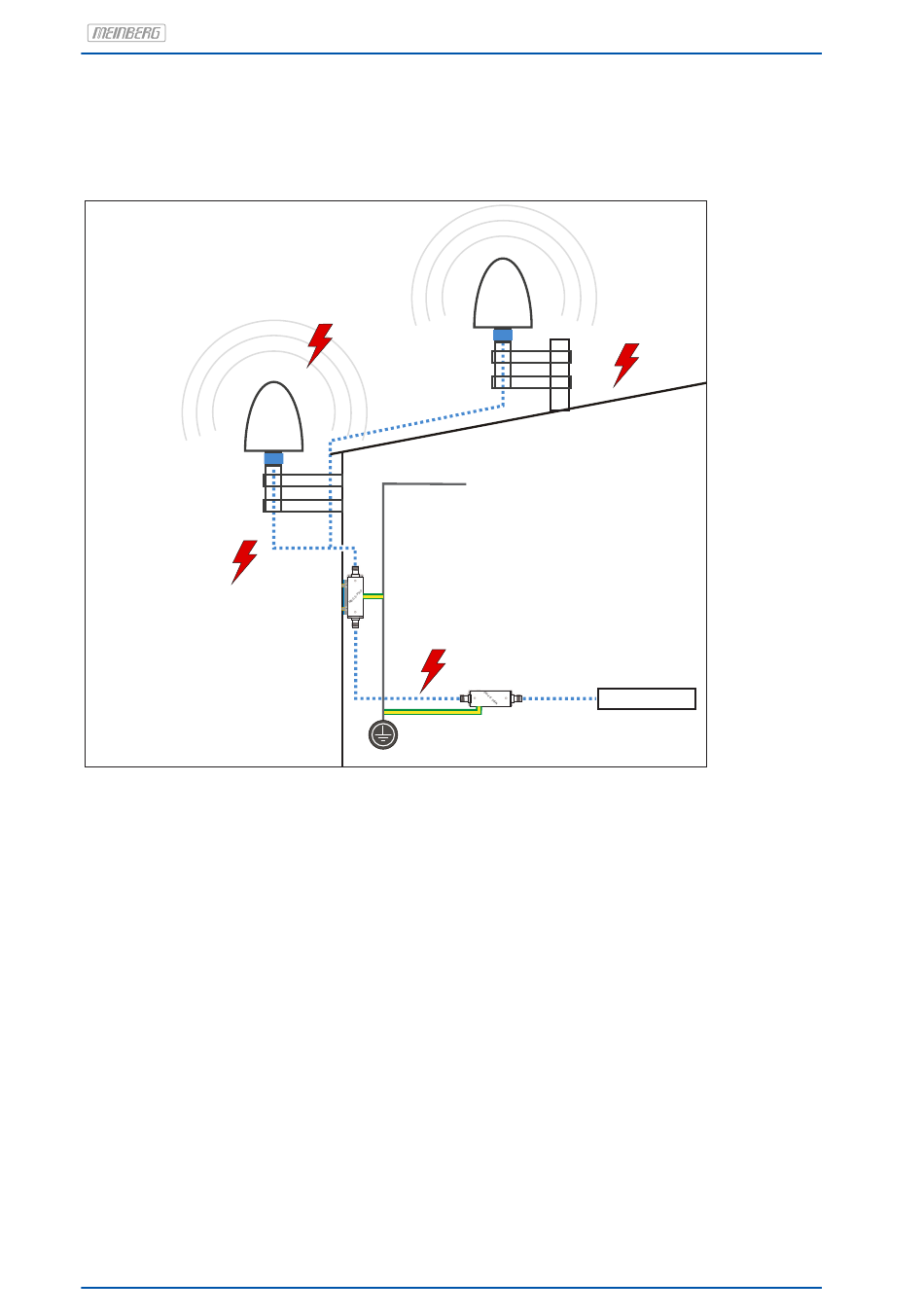

Die folgende Abbildung stellt graﬁsch dar, wo auf der Kabelstrecke (Antenne –> Meinberg-System) eine Gefahr

durch Überspannungen auftreten können und im Folgenden wird erläutert, wie Sie Ihr Meinberg-System davor

schützen.

Freie Sicht zum Himmel!

GNSS Multiband

Antenne

Fall 3

Fall 1:

Durch einen indirekten Blitzeinschlag in der Nähe der Antenne oder des Koaxialkabels können Spannungspitzen

induziert werden und über das Koaxialkabel in das Gebäudeinnere und den Empfänger des Systems geführt

werden. Es wird dringend empfohlen, einen Überspannungsschutz direkt nach Hauseintritt zu installieren.

Fall 2:

Durch einen direkten Blitzeinschlag in die Antenne kann die auftretende Spitzenspannung über den PE-

Anschluss (nur Multi GNSS L1 Antenne) abgeführt werden. Eine Übertragung der Spannungsspitzen auf das

Koax-ialkabel und ggf. auf den Empfänger des Systems könnten so eliminiert werden.

Fall 3:

Muss das Koaxialkabel von Antenne bis Hauseintritt eine längere Strecke (bspw. 10 Meter) überwinden, be-

steht ein erhöhtes Risiko, dass bei einem Blitzeinschlag in das Antennenkabel Spannungsspitzen einkoppeln.

Auch hier wird dringend empfohlen, einen Überspannungsschutz direkt nach Hauseintritt zu installieren.

Fall 4:

Für den Fall, dass das Kabel von Hauseintritt bis zum Meinberg-System z.B. in einem Kabelkanal mit mehreren

Kabeln (z.B. Starkstrom) verlegt wird, können Überspannungen auf das Antennenkabel „einkoppeln" und so ihr

System beschädigen. Um dies auszuschließen, kann optional ein zweiter Überspannungschutz direkt vor dem

Gerät installiert werden.

Fall 2

PE-Schiene
