3.

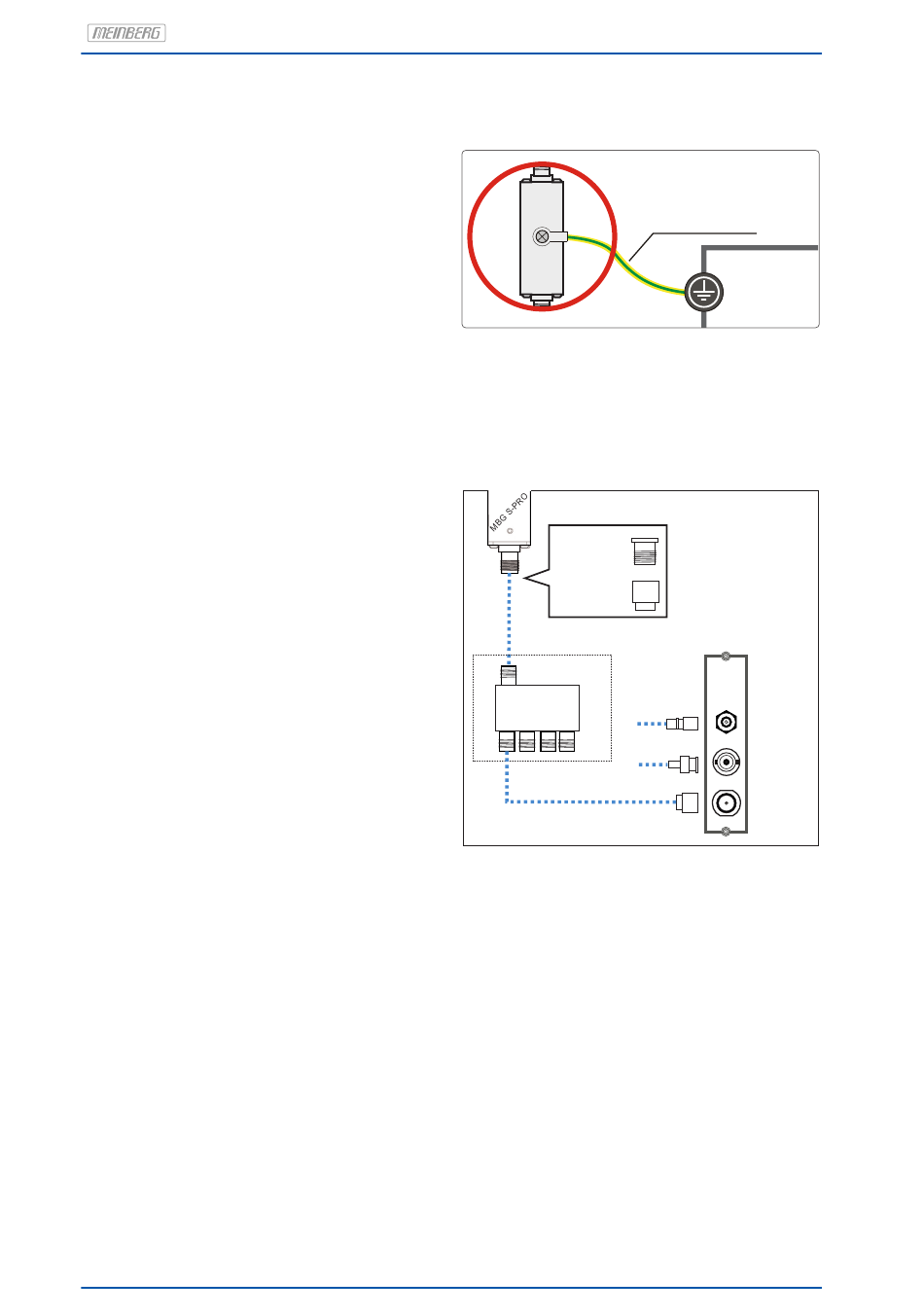

Zur Erdung der Antennenleitung, verbinden Sie den
Überspannungsschutz durch ein Erdungskabel mit ei-
ner Potentialausgleichsschiene (siehe Abb.).
Nach der Montage schließen Sie das andere Ende
des Antennenkabels an die Buchse des Überspan-
nungsschutzes an.
4.
In diesem Schritt wird das mitgelieferte Koaxialka-
bel zwischen Überspannungsschutz und Empfänger
angeschlossen.
8
Optional
Antennenverteiler
Datum: 11. Mai 2022
Erdungskabel zur PE-Schiene
Kabel circa 1,5 mm Ø
am Überspannungsschutz befestigt
so kurz wie möglich
N-Norm (Buchse)
N-Norm (Stecker)
Empfänger
SMA (Stecker)
BNC (Stecker)
N-Norm (Stecker)
GNSS MULTI BAND Antenna
SMA (Buchse)
BNC (Buchse)
N-Norm (Buchse)
