Option Antennenverteiler

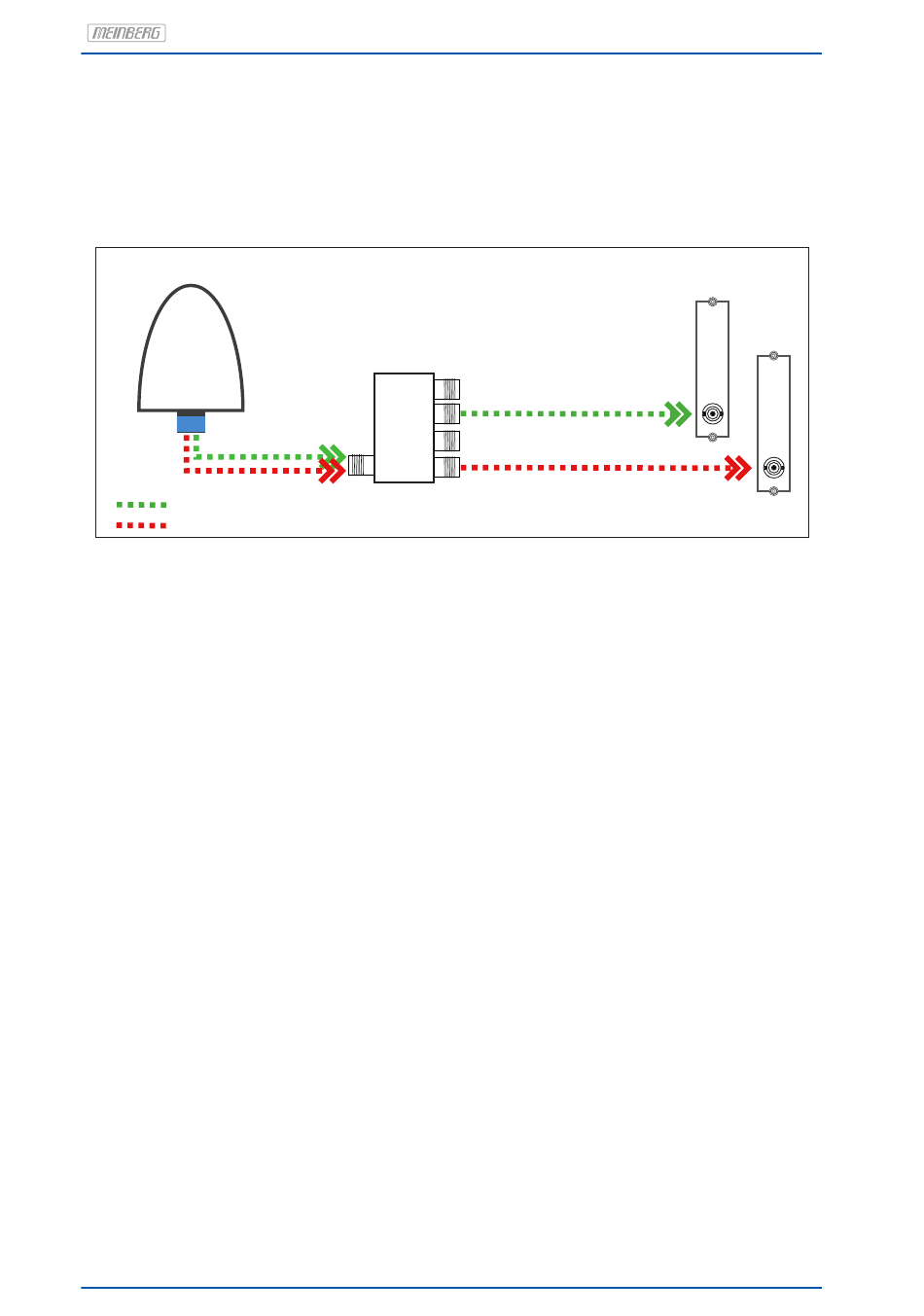

Über den Antennenverteiler (AV) können mehrere Empfänger an einer Antenne angeschlossen werden. Dabei
ist darauf zu achten, dass die Gesamtstrecke, welche von der Antenne über den AV bis zum Empfänger führt,
die maximale Kabellänge nicht überschreitet. Der AV darf an einer beliebigen Position zwischen Antenne oder
falls verwendet, Überspannungsschutz und Empfänger installiert werden.
Antenne
Strecke AB = 65 m (H155) - Gesamtlänge „OK"
Strecke AC = 110 m (H155) - max. Gesamtlänge überschritten
Kompensation der Signallaufzeit des Antennenkabels
Das empfangene Satellitensignal wird durch das verwendete Koaxialkabel verzögert. Damit der angeschlossene
Empfänger die Signallaufzeit des Antennenkabels kompensieren kann, müssen Sie in den Einstellungen Ihres
Empfängers entweder die Länge des Antennenkabels in Metern oder die Kompensationszeit in Nanosekunden
eintragen.
Länge Antennenkabel (m):
Kabel
Verzögerung
RG58U
5 ns/m
H155
4 ns/m
Durch Eingabe der Kabellänge (von Antenne bis Empfänger) errechnet das System die Laufzeit und kom-
pensiert diese automatisch. Bei Auslieferung ist der Standardwert von 20 m vorkonfiguriert.
Für andere Koaxialkabel-Typen nutzen Sie bitte die Option „Nach Laufzeit". Hierbei muss die Verzögerung
durch die Angaben in dem Datenblatt des jeweiligen Koaxialkabels selbst ermittelt werden.
8
Antennenverteiler
Out 4
Out 3
A
Out 2
In
Out 1
Verwendung
bei GPS180 und GNS-UC
bei GNS180 und GNM
Datum: 25. Februar 2020
Empfänger
GNSS
B
C
GNSS MULTI BAND Antenna
