- Seite 1 Technische Daten Inbetriebnahme DOAL DCF77 Optical Antenna Link...
-
Seite 2: Impressum
Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9 D-31812 Bad Pyrmont Telefon: +49 (0) 52 81 / 9309-0 Telefax: +49 (0) 52 81 / 9309-30 Internet: http://www.meinberg.de Email: info@meinberg.de 14. Februar 2011... -
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Impressum .................... 2 Eigenschaften DOAL ................4 Anschluss ..................5 Technische Daten ................. 6 DOAL/A ..................6 DOAL/R ..................8 CE-Kennzeichnung ................9... -
Seite 4: Eigenschaften Doal

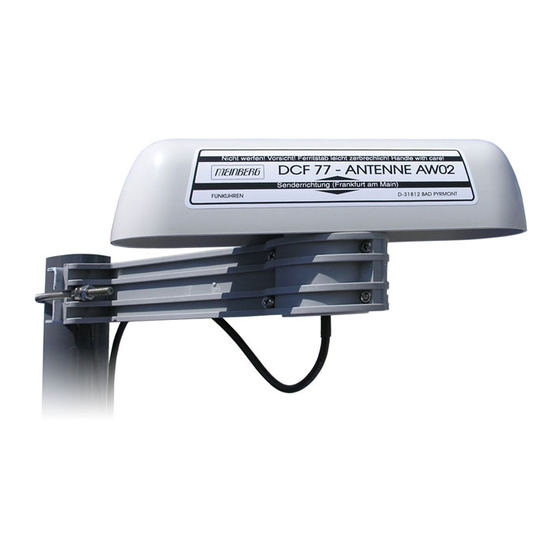

Eigenschaften DOAL DOAL ist ein DCF77 Optical Antenna Link Set zur Anbindung einer Meinberg DCF77-Antenne an eine Meinberg DCF-Funkuhr über eine Multimode Lichtwellenlei- ter-Verbindung. Das Modul DOAL/R wird empfängerseitig über ein Koaxkabel an den Antenneneingang der Funkuhr angeschlossen und kann an einem beliebigen anderen Ort montiert werden. -
Seite 5: Anschluss
Anschluss Antenna Receiver DOAL/A DOAL/R Abb. Anschlußschema DOAL Die mögliche Länge der Multimode Glasfaserverbindung (C) beträgt bis zu 2000m. Die maximale Distanz ist jedoch auch abhängig von der Feldstärke des empfangenen DCF Signals, bei einem sehr schwachen Signalpegel kann die Maximallänge auch deutlich kürzer sein. -
Seite 6: Technische Daten
Technische Daten DOAL/A ANTENNEN- EINGANG: zum Anschluß einer aktiven DCF77 Antenne (77,5 kHz) über ein Koaxialkabel FO LINK: ST-Steckverbinder für den Anschluß einer GI 50/125µm oder GI 62,5/125µm Gradientenfaser Wellenlänge: 850nm (transmit) Einkoppelbare optische Leistung: typ. 15µW (in GI 62,5/125µm) - Seite 7 GEHÄUSE: schwarz eloxiertes Aluminium-Gehäuse mit Aluminium Front- und Rückwand, Schutzklasse IP30 ABMESSUNGEN: 44mm x 105mm x 165mm (H x B x T) DCF77 Optical Antenna Link DCF77 Antenna Power FO Link Frontansicht DOAL/A 100-240V AC 50/60Hz 100-240V DC CO NO NC T0.5A/250V...
-
Seite 8: Doal/R
DOAL/R FO LINK: ST-Steckverbinder für den Anschluß einer GI 50/125µm oder GI 62,5/125µm Gradientenfaser Wellenlänge: 850nm (receive) optische Eingangsleistung: min. 3µW ANSCHLÜSSE: ST Steckverbinder (FO Link) BNC Buchse (Receiver) UMGEBUNGS- TEMPERATUR: -25 ... 65° C LUFT- FEUCHTIGKEIT: 85% max. GEHÄUSE: Aluminium HF-Stranggehäuse, Schutzklasse IP30 ABMESSUNGEN: 25mm x 25mm x 95mm (H x B x T) Seitenansicht DOAL/R... -
Seite 9: Ce-Kennzeichnung
CE-Kennzeichnung Dieses Gerät erfüllt die Anforderungen 2004/108/EG „Elektromagnetische Verträglichkeit“. Hierfür trägt das Gerät die CE-Kennzeichnung. Achtung: Die optischen Sender/Empfänger des DOAL sind empfindliche Bausteine! Nur die angegebenen Kabel- und Steckverbinder verwenden. Die optischen Bausteine nicht mit ungeeigneten Mitteln oder Geräten reinigen sondern bei Nichtbenutzung bzw.
