Montage der Antenne
1.
Montieren Sie die Antenne in min. 50 cm Distanz
zu anderen Antennen an einem stehenden Mastrohr
mit bis zu 60 mm Außendurchmesser oder direkt an
einer Wand, mit dem im Lieferumfang enthaltenen
Montagekit.
Schließen Sie anschließend das Antennenkabel an
die N-Norm Buchse der Antenne an. Führen Sie das
andere Ende durch die Wand in das Gebäude.
Achten Sie bei der Verlegung des Antennenkabels zwischen Antenne und Empfänger auf die
maximale Leitungslänge. Diese ist von dem verwendeten Kabeltyp (H-155, RG 58U) und dessen
Dämpfungsfaktor abhängig.
2.
Über
das
Antennenkabel
nungsspitzen (z.B. durch Blitzeinschlag) auf den
Empfänger übertragen werden und diesen dadurch
beschädigen. Durch Einsatz des Überspannungss-
chutzes MBG S-PRO wird der Empfänger vor diesen
Einflüssen geschützt.
Eingebaut in einem wasserdichten Gehäuse ist
der MBG S-PRO auch für die Außenmontage
geeignet. Meinberg empfiehlt jedoch eine Installa-
tion in geschlossenen Räumen, möglichst kurz nach
Gebäudeeintritt des Antennenkabels, um das Risiko
von Überspannungsschäden, z.B. durch Blitzeinschlag,
zu minimieren.
Schließen Sie das andere Ende des Antennenkabels
an die Buchse des Überspannungsschutzes an.
GNSS MULTI BAND Antenna
können
hohe
Span-
Datum: 11. Mai 2022
4 Installation GNSS-Multiband-Antenne

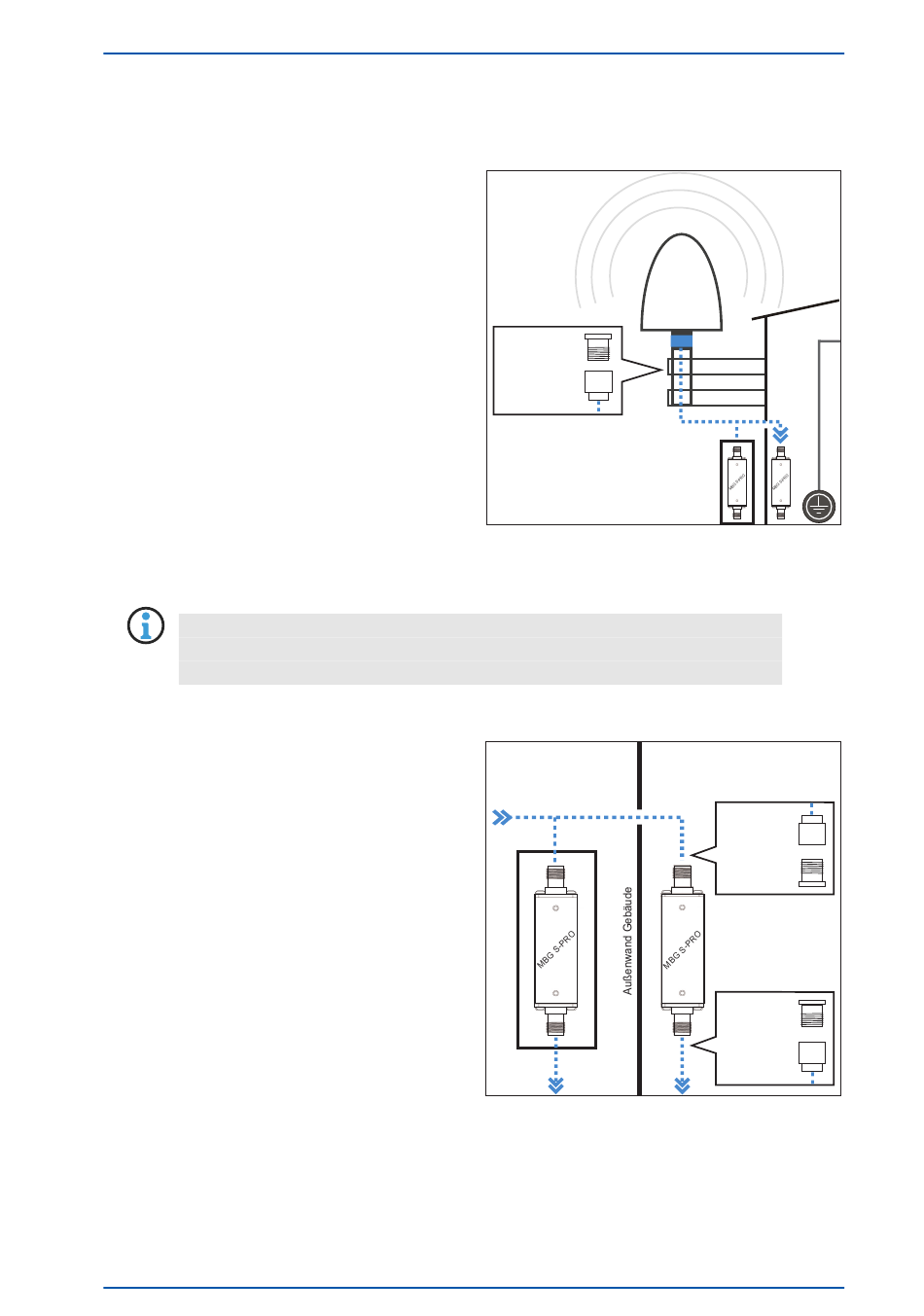

Freie Sicht zum Himmel!
GNSS Multiband
Antenne
N-Norm (Buchse)
N-Norm (Stecker)
Außenmontage
Innenmontage (empfohlen)
Innerhalb eines wasserdichten
Kurz nach Wandeintritt des
Gehäuses.
Antennenkabels!!!
N-Norm (Stecker)
N-Norm (Buchse)
N-Norm (Buchse)
N-Norm (Stecker)
7
