HIKMICRO SP-Serie Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. HIKMICRO Anleitungen
  4. Wärmebildkameras
  5. SP-Serie
  6. Bedienungsanleitung

HIKMICRO SP-Serie Bedienungsanleitung

Tragbare wärmebildkamera
Vorschau ausblenden Andere Handbücher für SP-Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Tragbare Wärmebildkamera
HIKMICRO SP Series
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HIKMICRO SP-Serie

Inhaltszusammenfassung für HIKMICRO SP-Serie

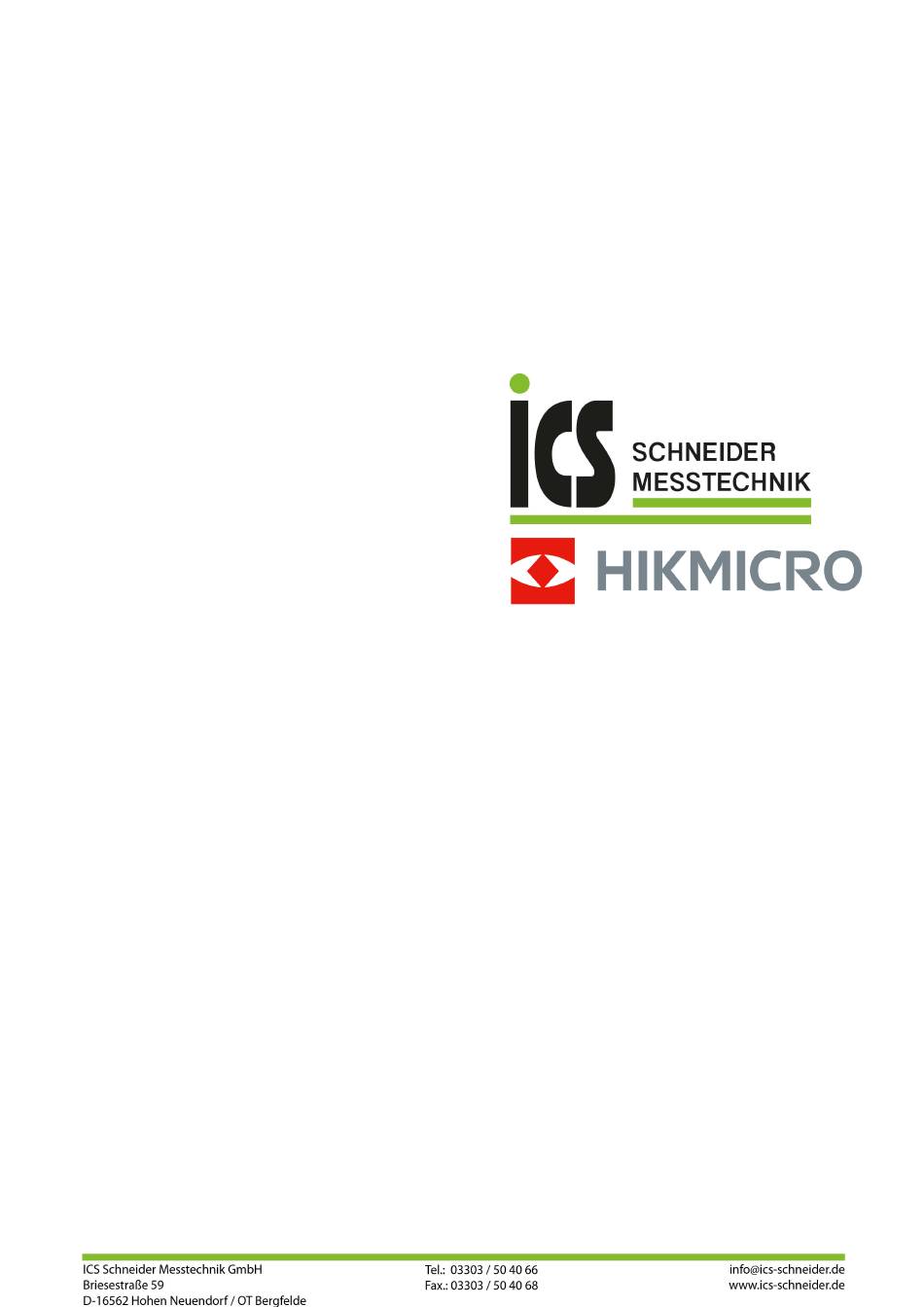

  • Seite 1 Tragbare Wärmebildkamera HIKMICRO SP Series Bedienungsanleitung...

  • Seite 2: Rechtliche Informationen

    DIESE BEDIENUNGSANLEITUNG UND DAS BESCHRIEBENE PRODUKT MIT SEINER HARDWARE, SOFTWARE UND FIRMWARE WERDEN, SOWEIT GESETZLICH ZULÄSSIG, IN DER „VORLIEGENDEN FORM“ UND MIT „ALLEN FEHLERN UND IRRTÜMERN“ BEREITGESTELLT. HIKMICRO GIBT KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIEßLICH, ABER NICHT DARAUF BESCHRÄNKT, MARKTGÄNGIGKEIT, ZUFRIEDENSTELLENDE QUALITÄT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
  • Seite 3 Benutzerhandbuch für tragbare Wärmebildkamera DIESES PRODUKT SO ZU VERWENDEN, DASS DIE RECHTE DRITTER NICHT VERLETZT WERDEN, EINSCHLIEßLICH, ABER NICHT BESCHRÄNKT AUF VERÖFFENTLICHUNGSRECHTE, DIE RECHTE AN GEISTIGEM EIGENTUM ODER DEN DATENSCHUTZ UND ANDERE PERSÖNLICHKEITSRECHTE. SIE DÜRFEN DIESES PRODUKT NICHT FÜR VERBOTENE ENDANWENDUNGEN VERWENDEN, EINSCHLIESSLICH DER ENTWICKLUNG ODER HERSTELLUNG VON MASSENVERNICHTUNGSWAFFEN, DER ENTWICKLUNG ODER HERSTELLUNG CHEMISCHER ODER BIOLOGISCHER WAFFEN, JEGLICHER AKTIVITÄTEN IM ZUSAMMENHANG MIT EINEM NUKLEAREN SPRENGKÖRPER ODER UNSICHEREN...

  • Seite 4: Behördliche Informationen

    Benutzerhandbuch für tragbare Wärmebildkamera Behördliche Informationen EU-Konformitätserklärung Dieses Produkt und – sofern zutreffend – das mitgelieferte Zubehör sind mit „CE“ gekennzeichnet und entsprechen daher den geltenden harmonisierten europäischen Normen gemäß der EMV-Richtlinie 2014/30/EU, Funkgeräterichtlinie 2014/53/EU und der RoHS-Richtlinie 2011/65/EU 2012/19/EU (Elektroaltgeräte-Richtlinie): Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden.
  • Seite 5 Benutzerhandbuch für tragbare Wärmebildkamera Symbol-Konventionen Die in diesem Dokument verwendeten Symbole sind wie folgt definiert. Symbol Beschreibung Vorsicht Zeigt eine gefährliche Situation, die, wenn nicht beachtet, zu Tod oder schweren Verletzungen führen kann. Weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht Achtung vermieden wird, zu Schäden am Gerät, Datenverlust, Leistungsminderung oder unerwarteten Ergebnissen führen kann.

  • Seite 6: Sicherheitshinweis

    Benutzerhandbuch für tragbare Wärmebildkamera Sicherheitshinweis Diese Anleitungen sollen gewährleisten, dass Sie das Produkt korrekt verwenden, um Gefahren oder Sachschäden zu vermeiden. Gesetze und Vorschriften ● Die Verwendung des Produkts muss in strikter Übereinstimmung mit den örtlichen Vorschriften zur elektrischen Sicherheit erfolgen. Transportwesen ●...

  • Seite 7: Wartung

    ● Das Gerät ist für den Innen- und Außenbereich geeignet, darf jedoch nicht in feuchten Umgebungen eingesetzt werden. ● Die Schutzart ist IP 54. ● Der Verschmutzungsgrad beträgt 2. Technischer Support Das Portal https://www.hikmicrotech.com hilft Ihnen als HIKMICRO-Kunde, Ihre HIKMICRO-Produkte optimal zu nutzen. Über dieses Portal haben Sie Zugang zu unserem...

  • Seite 8: Anschrift Des Herstellers

    Benutzerhandbuch für tragbare Wärmebildkamera Support-Team, zu Software und Dokumentation, zu Servicekontakten usw. Notruf ● Sollten sich Rauch, Gerüche oder Geräusche in dem Gerät entwickeln, so schalten Sie es unverzüglich aus und ziehen Sie den Netzstecker; wenden Sie sich dann an den Kundendienst. Warnung zum Laserlicht Warnhinweis: Die vom Gerät abgegebene Laserstrahlung kann zu Augenverletzungen, Hautverbrennungen oder der Entzündung brennbarer Substanzen führen.

  • Seite 9: Inhaltsverzeichnis

    Benutzerhandbuch für tragbare Wärmebildkamera Inhalt Kapitel 1 Übersicht ........................1 1.1 Gerätebeschreibung ......................1 1.2 Hauptfunktionen ........................1 1.3 Aufbau ........................... 3 Kapitel 2 Vorbereitung ......................... 8 2.1 Gerät laden ..........................8 2.1.1 Gerät über USB-Anschluss laden ................8 2.1.2 Gerät über Ladestation laden ..................8 2.2 Die Handschlaufe anbringen ....................
  • Seite 10 Benutzerhandbuch für tragbare Wärmebildkamera 4.1.1 Einheit einstellen ...................... 22 4.2 Temperaturbereich einstellen .................... 22 4.3 Thermografieregel festlegen ....................23 4.3.1 Punktregel festlegen ....................23 4.3.2 Linienregel festlegen ....................24 4.3.3 Bereichsregel festlegen .................... 24 4.3.4 Temperaturdifferenzregel festlegen ............... 25 4.3.5 Regeln löschen ......................26 4.4 Temperaturalarm festlegen ....................
  • Seite 11 Benutzerhandbuch für tragbare Wärmebildkamera Kapitel 6 Entfernungsmessung ....................35 Kapitel 7 Bluetooth verbinden ....................36 Kapitel 8 LED-Licht einstellen ..................... 37 Kapitel 9 Bildschirm übertragen ....................38 Kapitel 10 App für die thermische Ansicht verbinden ..............39 10.1 Über WLAN verbinden ...................... 39 10.2 Über Hotspot verbinden ....................

  • Seite 12: Kapitel 1 Übersicht

    Palette und Alarm Das Gerät unterstützt mehrere Paletten. Sie können den Palettenmodus entsprechend der Alarmfunktion einstellen. Client-Software-Verbindung ● Mobiltelefon: Verwenden Sie den HIKMICRO Viewer, um Live-Bilder, Aufnahmen, Aufzeichnungen usw. auf Ihrem Telefon anzuzeigen. HIKMICRO Viewer für Android HIKMICRO Viewer für iOS...
  • Seite 13 Benutzerhandbuch für tragbare Wärmebildkamera ● PC: Verwenden Sie den HIKMICRO Analyzer (https://www.hikmicrotech.com/en/product-c-detail/18 um Live-Bilder, Aufnahmen, Aufzeichnungen, Alarmmeldungen usw. auf Ihrem PC anzuzeigen. Bluetooth Das Gerät kann über Bluetooth mit einem Headset verbunden werden. So können Sie Sprache in den Foto- oder Videoaufnahmen hören.

  • Seite 14: Aufbau

    Benutzerhandbuch für tragbare Wärmebildkamera 1.3 Aufbau...
  • Seite 15 Benutzerhandbuch für tragbare Wärmebildkamera...
  • Seite 16 Benutzerhandbuch für tragbare Wärmebildkamera Abbildung 1-1 Aufbau Tabelle 1-1 Tasten- und Schnittstellenbeschreibung Beschreibung Funktion Menümodus:  Drücken Sie zur Auswahl von Einstellungn.  Drücken Sie OK zur Bestätigung. Navigationstaste Nicht-Menümodus:  Drücken Sie , um das LED-Zusatzlicht ein- und auszuschalten. ...
  • Seite 17 Benutzerhandbuch für tragbare Wärmebildkamera Beschreibung Funktion  Drücken: Fotos aufnehmen/Aufnahme stoppen Aufnahmetaste  Gedrückt halten: Aufzeichnung starten Fokussiertaste Fokussierung starten.  Drücken: einmalige Messung der Entfernung mit dem Laser Lasertaste  Gedrückt halten: kontinuierliche Messung der Entfernung mit dem Laser Befestigungsösen für Befestigt die Handschlaufe.
  • Seite 18 Benutzerhandbuch für tragbare Wärmebildkamera Beschreibung Funktion Zeigt das Bild und die Menüoberfläche über den HDMI-Port HDMI-Ausgang an. Akkufach Hier werden die Akkus bzw. Batterien eingesetzt. Objektivfreigabetaste Gibt das Wechselobjektiv frei. Achtung Die vom Gerät abgegebene Laserstrahlung kann zu Augenverletzungen, Hautverbrennungen oder der Entzündung brennbarer Substanzen führen.

  • Seite 19: Kapitel 2 Vorbereitung

    Benutzerhandbuch für tragbare Wärmebildkamera Kapitel 2 Vorbereitung 2.1 Gerät laden 2.1.1 Gerät über USB-Anschluss laden Bevor Sie beginnen Vergewissern Sie sich vor dem Aufladen, dass der Akku eingesetzt ist. Schritte 1. Heben Sie die Abdeckung des Kabelanschlusses an. 2. Schließen Sie das Kabel und das Netzteil an, um den Akku aufzuladen. Abbildung 2-1 Akku über Type-C-Kabel aufladen 2.1.2 Gerät über Ladestation laden Schritte...

  • Seite 20: Die Handschlaufe Anbringen

    Benutzerhandbuch für tragbare Wärmebildkamera 3. Die linke und rechte Anzeige zeigen den Ladestatus der Akkus an. – Leuchtet rot: normaler Ladevorgang. – Leuchtet grün: vollständig aufgeladen. 4. Ziehen den Akku aus der Ladestation und trennen Sie sie vom Netzteil. Abbildung 2-2 Akku über Ladestation aufladen 2.2 Die Handschlaufe anbringen Schritte 1.

  • Seite 21: Wechselobjektiv Ändern

    Benutzerhandbuch für tragbare Wärmebildkamera 2. Führen Sie ein Ende der Handschlaufe durch die beiden Befestigungspunkte für die Handschlaufe. Abbildung 2-4 Handschlaufe durch die Befestigungspunkte einfädeln 3. Fädeln Sie die Handschlaufe durch die Schnalle der Handschlaufe und ziehen Sie die Handschlaufe fest. Abbildung 2-5 Handschlaufe festziehen 4.
  • Seite 22 Benutzerhandbuch für tragbare Wärmebildkamera Schritte 1. Drücken Sie die Objektivfreigabetaste und drehen Sie das Wechselobjektiv gegen den Uhrzeigersinn bis zum Anschlag. Abbildung 2-6 Objektiv lösen 2. Nehmen Sie das Wechselobjektiv vorsichtig ab. Abbildung 2-7 Objektiv entfernen 3. Richten Sie die beiden weißen Indexmarkierungen auf dem Gerät und dem Objektiv aus. Abbildung 2-8 Weiße Indexmarkierungen ausrichten...
  • Seite 23 Benutzerhandbuch für tragbare Wärmebildkamera 4. Setzen Sie das Objektiv in der richtige Position ein. Abbildung 2-9 Das Objektiv montieren 5. Drehen Sie das Objektiv im Uhrzeigersinn, um es zu befestigen. Das Objektiv rastet mit einem Klickgeräusch ein. Abbildung 2-10 Objektiv befestigen...

  • Seite 24: Objektiv Und Bildschirm Neigen

    Benutzerhandbuch für tragbare Wärmebildkamera 2.4 Objektiv und Bildschirm neigen Sie können Objektiv und Bildschirm für verschiedene Betrachtungswinkel neigen, wie in Abbildung 2-11 dargestellt. Abbildung 2-11 Objektiv und Bildschirm neigen 2.5 Ein- und Ausschalten Einschalten Entfernen Sie die Objektivabdeckung und halten Sie mindestens drei Sekunden lang gedrückt, um das Gerät einzuschalten.

  • Seite 25: Bedienung

    Benutzerhandbuch für tragbare Wärmebildkamera 2.6 Bedienung Das Gerät unterstützt die Bedienung per Touchscreen und per Tasten. Bedienung per Touchscreen Tippen Sie auf den Bildschirm, um Einstellungen und Konfigurationen festzulegen. Abbildung 2-12 Bedienung per Touchscreen Bedienung per Tasten Drücken Sie die Navigationstasten, um Einstellungen und Konfigurationen festzulegen. Abbildung 2-13 Bedienung per Tasten ●...
  • Seite 26 Benutzerhandbuch für tragbare Wärmebildkamera ① (Flachfeldkorrektur)-Schaltfläche ② Temperaturbereich-Schaltfläche ③ Farbpaletten-Schaltfläche ④ Wärmebild-Schaltfläche ⑤ Bildmodus-Schaltfläche ⑥ Einstellen-Schaltfläche Abbildung 2-14 Hauptmenü ⑦ WLAN-Taste ⑧ Bluetooth-Schaltfläche ⑨ Hotspot-Schaltfläche ⑩ Bildschirmübertragung-Schaltfläche ⑪ Schaltfläche für Taschenlampe ⑫ Dunkel-/Hell-Modus-Schaltfläche ⑬ Kompass-Schaltfläche Abbildung 2-15 Nach-unten-wischen-Menü...

  • Seite 27: Kapitel 3 Anzeigeeinstellungen

    Benutzerhandbuch für tragbare Wärmebildkamera Kapitel 3 Anzeigeeinstellungen 3.1 Fokus Stellen Sie die Brennweite des Objektivs korrekt ein, bevor Sie andere Einstellungen vornehmen. Andernfalls können die Bildanzeige und die Temperaturgenauigkeit beeinträchtigt werden. 3.1.1 Objektiv fokussieren Schritte 1. Schalten Sie das Gerät ein. 2.

  • Seite 28: Autofokus

    Benutzerhandbuch für tragbare Wärmebildkamera Schritte 1. Wählen Sie und gehen Sie zu Erfassungseinstellungen → Fokus → Fokus-Modus, um Laserunterstützter Fokus zu aktivieren. 2. Richten Sie in der Live-Ansicht den Cursor auf das Ziel und drücken Sie , um die Fokussierung abzuschließen.

  • Seite 29: Priorität Für Hohe Temperaturen

    Benutzerhandbuch für tragbare Wärmebildkamera 3.1.5 Priorität für hohe Temperaturen Aktivieren Sie die Funktion Priorität für hohe Temperaturen, wenn Sie sich auf Objekte mit hohen Temperaturen in der observierten Szene konzentrieren möchten. Gehen Sie zu Lokale Einstellungen → Erfassungseinstellungen → Fokus → Fokus-Modus, um Priorität für hohe Temperaturen zu aktivieren.

  • Seite 30: Farbpaletten Einstellen

    Benutzerhandbuch für tragbare Wärmebildkamera Hinweis Sie können die Ecken des BiB-Rahmens ziehen, um ihn zu verschieben, zu vergrößern oder zu verkleinern. Im optischen Modus zeigt das Gerät die optische Ansicht an. 3. Drücken Sie zum Beenden 3.4 Farbpaletten einstellen Sie können mit den Paletten die gewünschten Farben auswählen. Schritte 1.

  • Seite 31: Digitalzoom Einstellen

    Benutzerhandbuch für tragbare Wärmebildkamera 3.5 Digitalzoom einstellen Drücken Sie in der Live-Ansicht , um den Digitalzoom einzustellen. Dadurch wird das Ziel oder die Szene vergrößert abgebildet. 3.6 OSD-Informationen anzeigen Gehen Sie zu Lokale Einstellungen → Geräteeinstellungen→ Anzeigeeinstellungen, um die Anzeige von Informationen auf dem Bildschirm zu aktivieren. Statussymbol Symbole für den Gerätestatus, wie z.

  • Seite 32: Kapitel 4 Temperaturmessung

    Benutzerhandbuch für tragbare Wärmebildkamera Kapitel 4 Temperaturmessung Die Thermografie-Funktion (Temperaturmessung) liefert die Echtzeit-Temperatur der Szene und zeigt sie links auf dem Bildschirm an. Die Thermografie-Funktion ist standardmäßig eingeschaltet. 4.1 Thermografie-Einstellungen einstellen Sie haben die Möglichkeit, die Thermografie-Einstellungen einzustellen, um die Genauigkeit der Temperaturmessung zu erhöhen.

  • Seite 33: Einheit Einstellen

    Benutzerhandbuch für tragbare Wärmebildkamera Temperaturanzeige Zeigt Minimal-, Maximal- oder Durchschnittstemperatur auf dem Bildschirm an. 3. Gehen Sie zum vorherigen Menü zurück, um die Einstellungen zu speichern. Hinweis Gehen Sie zu Lokale Einstellungen → Geräteeinstellungen → Geräteinitialisierung → Initialisierung des Messgeräts, um die Temperaturmesseinstellungen zu initialisieren. 4.1.1 Einheit einstellen Gehen Sie zu Lokale Einstellungen →...

  • Seite 34: Thermografieregel Festlegen

    Benutzerhandbuch für tragbare Wärmebildkamera maximale oder die minimale Temperatur an den Enden der Palettenleiste tippen, um sie auszuwählen. ● Tippen Sie auf die Pfeile auf der rechten Seite des Bildschirms, um den Temperaturwert einzustellen. 3. Drücken Sie zum Beenden 4.3 Thermografieregel festlegen Sie haben die Möglichkeit, die Thermografie-Einstellungen einzustellen, um die Genauigkeit der Temperaturmessung zu erhöhen.

  • Seite 35: Linienregel Festlegen

    Benutzerhandbuch für tragbare Wärmebildkamera 2. Verschieben Sie den Punkt mit den Navigationstasten oder tippen Sie auf den Touchscreen, um einen Punkt auszuwählen. Die Temperatur des benutzerdefinierten Punktes (z. B. P1) wird wie folgt angezeigt: P1: XX. 3. Wiederholen Sie die obigen Schritte, um weitere benutzerdefinierte Punkte festzulegen. Hinweis Das Gerät unterstützt maximal zehn benutzerdefinierte Punkte.

  • Seite 36: Temperaturdifferenzregel Festlegen

    Benutzerhandbuch für tragbare Wärmebildkamera zu vergrößern oder zu verkleinern. ● Ziehen Sie eine Ecke des Bereichs auf dem Touchscreen, um den Bereich zu vergrößern oder zu verkleinern. 4. Drücken Sie Die höchste Temperatur, die niedrigste Temperatur und die Durchschnittstemperatur des ausgewählten Bereichs werden links auf dem Bildschirm angezeigt.

  • Seite 37: Regeln Löschen

    Benutzerhandbuch für tragbare Wärmebildkamera Alarm-Temperaturdifferenz überschreitet, löst das Gerät einen Alarm aus. 3. Tippen Sie auf OK, um die Einstellungen abzuschließen. 4. Wiederholen Sie Schritt 1 bis Schritt 3, um weitere Temperaturdifferenzregeln hinzuzufügen. Hinweis ● Die verglichenen Objekte müssen unterschiedlich sein. Sie können zum Beispiel nicht den Maximalwert von L1 mit dem Maximalwert von L1 vergleichen.
  • Seite 38 Benutzerhandbuch für tragbare Wärmebildkamera Taschenlampe, wenn der Lichtblitzalarm aktiviert wurde. Der Bereich blinkt rot, wenn die Bereichsregel konfiguriert wurde. Alarmschwellenwert Wenn die gemessene Temperatur den Schwellwert überschreitet, sendet das Gerät eine Alarmmeldung an die Client-Software. 3. Gehen Sie zu Lokale Einstellungen → Thermografie-Einstellungen → Alarmeinstellungen → Alarmverknüpfung.

  • Seite 39: Kapitel 5 Foto Und Video

    Benutzerhandbuch für tragbare Wärmebildkamera Kapitel 5 Foto und Video Setzen Sie eine Speicherkarte in das Gerät ein. Dann können Sie Videos und Fotos aufnehmen sowie wichtige Daten kennzeichnen und speichern. Hinweis ● Das Gerät unterstützt keine Foto- oder Videoaufnahme, wenn das Menü angezeigt wird. ●...

  • Seite 40: Video Aufnehmen

    Benutzerhandbuch für tragbare Wärmebildkamera 7. Informationen zum Exportieren von Fotos entnehmen Sie bitte dem Abschnitt Dateien exportieren. 5.2 Video aufnehmen Bevor Sie beginnen Drücken Sie in der Live-Ansicht , um die Taschenlampe in dunklen Umgebungen zu aktivieren. Schritte 1. Halten Sie in der Live-Ansicht gedrückt, um die Aufnahme zu starten.

  • Seite 41: Neues Album Erstellen

    Benutzerhandbuch für tragbare Wärmebildkamera 5.3.1 Neues Album erstellen Schritte 1. Zum Aufrufen von Alben drücken. 2. Tippen Sie auf , um ein neues Album hinzuzufügen. 3. Es wird eine Softwaretastatur angezeigt, über die Sie den Namen des Albums durch Berühren des Bildschirms eingeben können.

  • Seite 42: Aufgenommene Dateien Anzeigen

    Benutzerhandbuch für tragbare Wärmebildkamera 3. Tippen Sie auf und wählen Sie Löschen. Auf der Benutzeroberfläche wird ein Eingabefeld angezeigt. 4. Tippen Sie auf OK, um das Album zu löschen. 5.4 Aufgenommene Dateien anzeigen Schritte 1. Zum Aufrufen von Alben drücken. 2.

  • Seite 43: Mehrere Dateien Löschen

    Benutzerhandbuch für tragbare Wärmebildkamera 3. Im Album antippen, um die zu löschende Datei auszuwählen. 4. Tippen Sie auf und wählen Sie Löschen. Auf der Benutzeroberfläche wird ein Eingabefeld angezeigt. 5 Tippen Sie auf OK, um die Datei zu löschen. 5.5.2 Mehrere Dateien löschen Schritte 1.

  • Seite 44: Textnotiz Zu Datei Hinzufügen

    Benutzerhandbuch für tragbare Wärmebildkamera Hinweis Sie können auf tippen, um alle Dateien auszuwählen und auf tippen, um die Auswahl aufzuheben. 4. Tippen Sie auf . Die Liste der Alben wird angezeigt. 5. Antippen, um das Album auszuwählen, in das Sie verschieben möchten. Hinweis Sie können auch eine einzelne Datei auf diese Weise verschieben.

  • Seite 45: Dateien Exportieren

    Benutzerhandbuch für tragbare Wärmebildkamera Abbildung 5-2 Sprachnotiz aufnehmen Was folgt als Nächstes Sie können das bearbeitete Foto öffnen und auf tippen, um die Aufnahme wiederzugeben. Hinweis Sprachnotizen können nur zu Bildern hinzugefügt werden. 5.6 Dateien exportieren Schließen Sie das Gerät mit dem mitgelieferten Kabel an Ihren PC an und exportieren Sie die aufgenommenen Videos und Fotos.

  • Seite 46: Kapitel 6 Entfernungsmessung

    Benutzerhandbuch für tragbare Wärmebildkamera Kapitel 6 Entfernungsmessung Der Laserentfernungsmesser besteht aus einem Lasersender und einem Laserempfänger. Das Gerät ermittelt die Entfernung zu einem Ziel, indem es die Zeit misst, die ein Laserimpuls benötigt, um das Ziel zu erreichen und zum Laserempfänger zurückzukehren. Diese Zeit wird in eine Entfernung umgerechnet, die auf dem Bildschirm angezeigt wird.

  • Seite 47: Kapitel 7 Bluetooth Verbinden

    Benutzerhandbuch für tragbare Wärmebildkamera Kapitel 7 Bluetooth verbinden Sie können Ton in Videos oder Fotos über Bluetooth-Headsets aufnehmen und hören, nachdem Sie das Gerät mit einem Bluetooth-Headset gekoppelt haben. Schritte 1. Wählen Sie im Hauptmenü 2. Gehen Sie zu Lokale Einstellungen → Verbindung → Bluetooth. 3.

  • Seite 48: Kapitel 8 Led-Licht Einstellen

    Benutzerhandbuch für tragbare Wärmebildkamera Kapitel 8 LED-Licht einstellen Drücken Sie in der Live-Ansicht , um das LED-Licht zu aktivieren oder zu deaktivieren. Sie können alternativ auf die Schaltfläche für Taschenlampe im Nach-unten-wischen-Menü tippen.

  • Seite 49: Kapitel 9 Bildschirm Übertragen

    Benutzerhandbuch für tragbare Wärmebildkamera Kapitel 9 Bildschirm übertragen Sie können das Gerät über ein Type-C-Kabel an Ihren PC anschließen und die Echtzeit-Live-Ansicht des Geräts über den UVC-Alarm-Client auf Ihren PC übertragen. Dann können Sie die Live-Ansicht und Einstellungen wie die maximale Temperatur, Entfernung und Emissionsgrad auf Ihrem PC synchron anzeigen.

  • Seite 50: Kapitel 10 App Für Die Thermische Ansicht Verbinden

    HIKMICRO Viewer verbinden, können Sie es über den Mobiltelefon-Client steuern. 10.1 Über WLAN verbinden Bevor Sie beginnen Laden Sie den HIKMICRO Viewer auf Ihr Smartphone herunter und installieren Sie ihn. Schritte 1. Wählen Sie im Hauptmenü 2. Gehen Sie zu Lokale Einstellungen → Verbindung → WLAN.

  • Seite 51: Über Hotspot Verbinden

    Sie können über die App die Live-Ansicht anzeigen, Fotos und Videos aufnehmen. 10.2 Über Hotspot verbinden Bevor Sie beginnen Laden Sie den HIKMICRO Viewer auf Ihr Smartphone herunter und installieren Sie ihn. Schritte 1. Wählen Sie im Hauptmenü 2. Gehen Sie zu Lokale Einstellungen → Verbindung → Hotspot.
  • Seite 52 Benutzerhandbuch für tragbare Wärmebildkamera Ergebnis Sie können über die App die Live-Ansicht anzeigen, Fotos und Videos aufnehmen.

  • Seite 53: Kapitel 11 Positionseinstellungen

    Benutzerhandbuch für tragbare Wärmebildkamera Kapitel 11 Positionseinstellungen Das Gerät unterstützt GPS- und Kompassfunktionen. Mit diesen Funktionen können Sie die Position des Geräts ermitteln und die Beobachtungsrichtung bestimmen. Die Positions- und Richtungsdaten werden auf der rechten Seite der Live-Ansicht angezeigt. 11.1 GPS aktivieren Schritte 1.
  • Seite 54 Benutzerhandbuch für tragbare Wärmebildkamera Hinweis Wenn Sie auf Abbrechen tippen, um die Kalibrierung zu beenden, können die Richtungsangaben ungenau sein.

  • Seite 55: Kapitel 12 Instandhaltung

    Benutzerhandbuch für tragbare Wärmebildkamera Kapitel 12 Instandhaltung 12.1 Gerätedaten anzeigen Gehen Sie zu Lokale Einstellungen → Geräteinformationen, um die Geräteinformationen anzuzeigen. 12.2 Datum und Zeit einstellen Schritte 1. Gehen Sie zu Lokale Einstellungen → Geräteeinstellungen → Zeit und Datum. 2. Stellen Sie Datum und Zeit ein. 3.
  • Seite 56 Benutzerhandbuch für tragbare Wärmebildkamera zurückzusetzen und die Standardeinstellungen wiederherzustellen.

  • Seite 57: Kapitel 13 Anhang

    Stoff 0,98 Hartpappe 0,90 Weißes Papier 0,90 Wasser 0,96 13.2 Gerätebefehle Scannen Sie den folgenden QR-Code, um gerätespezifische Befehle über die serielle Schnittstelle des Geräts abzurufen. Beachten Sie, dass die Befehlsliste die gebräuchlichen Befehle der seriellen Schnittstelle für HikMicro-Wärmebildkameras enthält.

  • Seite 58: Gerätekommunikationsmatrix

    Benutzerhandbuch für tragbare Wärmebildkamera 13.3 Gerätekommunikationsmatrix Scannen Sie den nachstehenden QR-Code, um die Kommunikationsmatrix des Geräts abzurufen. Beachten Sie, dass die Matrix alle Kommunikationsanschlüsse der HikMicro-Wärmebildkameras enthält. 13.4 FAQ (Häufig gestellte Fragen) Scannen Sie den nachstehenden QR-Code, um häufige Fragen zum Gerät abzurufen.
