Wartung
Reifenbetrieb

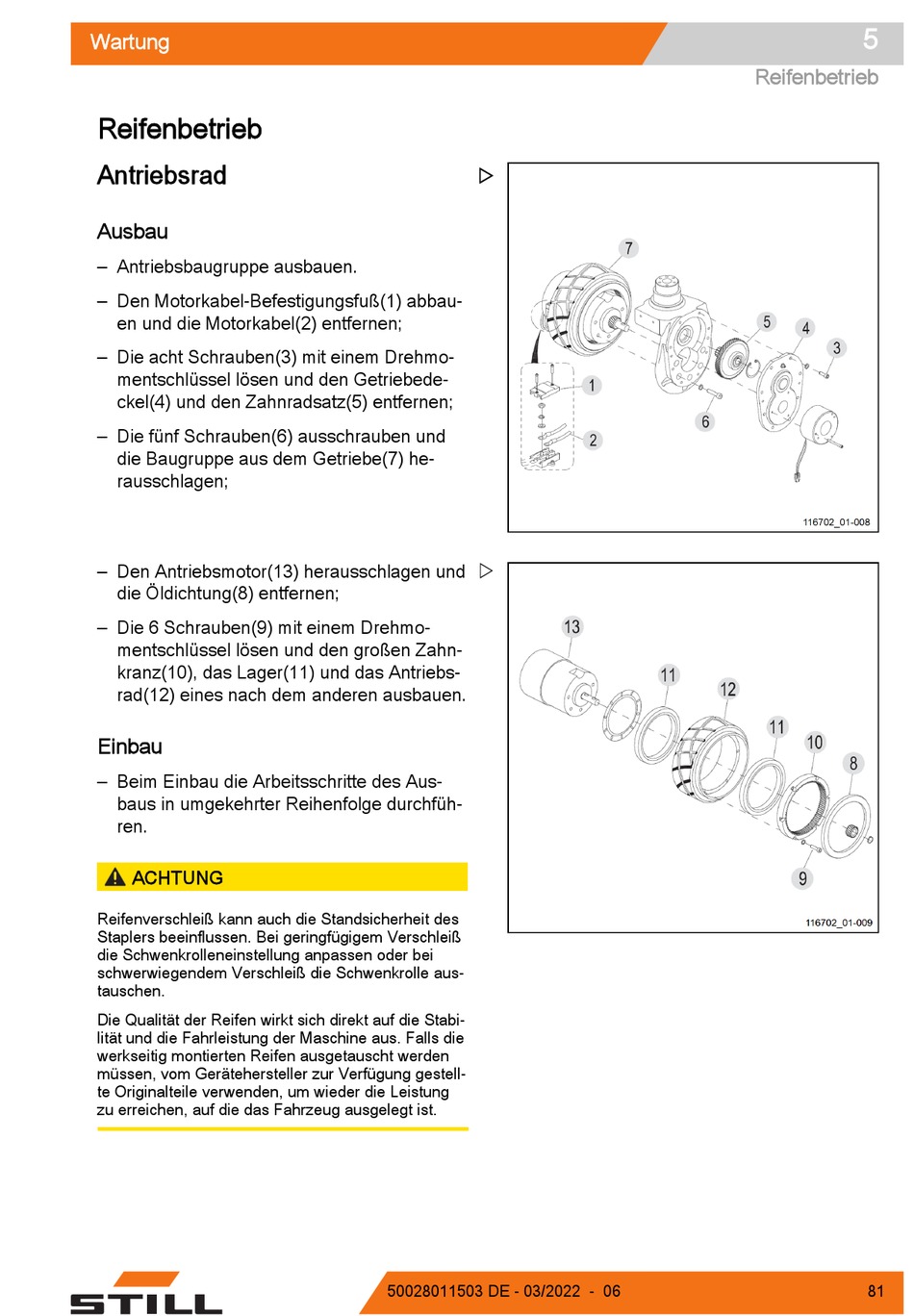

Antriebsrad
Ausbau
– Antriebsbaugruppe ausbauen.
– Den Motorkabel-Befestigungsfuß(1) abbau-
en und die Motorkabel(2) entfernen;
– Die acht Schrauben(3) mit einem Drehmo-
mentschlüssel lösen und den Getriebede-
ckel(4) und den Zahnradsatz(5) entfernen;
– Die fünf Schrauben(6) ausschrauben und
die Baugruppe aus dem Getriebe(7) he-
rausschlagen;
– Den Antriebsmotor(13) herausschlagen und
die Öldichtung(8) entfernen;
– Die 6 Schrauben(9) mit einem Drehmo-
mentschlüssel lösen und den großen Zahn-
kranz(10), das Lager(11) und das Antriebs-
rad(12) eines nach dem anderen ausbauen.
Einbau
– Beim Einbau die Arbeitsschritte des Aus-
baus in umgekehrter Reihenfolge durchfüh-
ren.
ACHTUNG
Reifenverschleiß kann auch die Standsicherheit des
Staplers beeinflussen. Bei geringfügigem Verschleiß
die Schwenkrolleneinstellung anpassen oder bei
schwerwiegendem Verschleiß die Schwenkrolle aus-
tauschen.
Die Qualität der Reifen wirkt sich direkt auf die Stabi-
lität und die Fahrleistung der Maschine aus. Falls die
werkseitig montierten Reifen ausgetauscht werden
müssen, vom Gerätehersteller zur Verfügung gestell-
te Originalteile verwenden, um wieder die Leistung
zu erreichen, auf die das Fahrzeug ausgelegt ist.
50028011503 DE - 03/2022 - 06
5
Reifenbetrieb
81
