Elektrobock PT21 Bedienungsanleitung

pt21_de:pt21_de.qxd 15.7.2007 21:33 Page 1

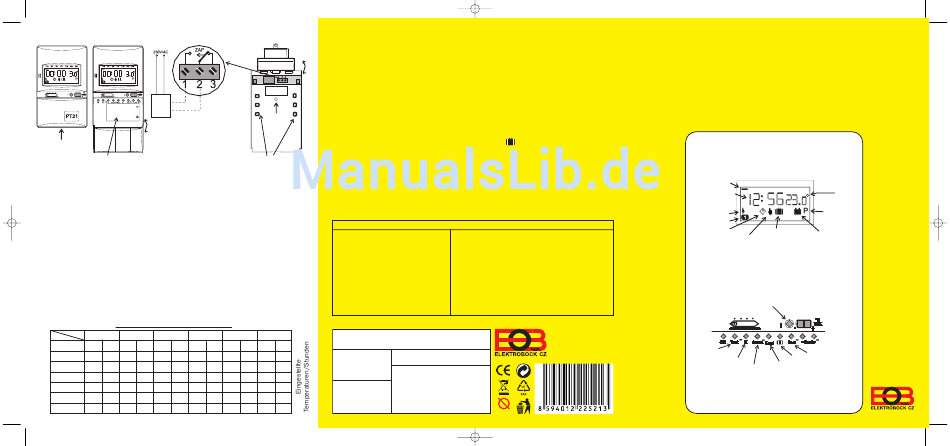

Abb. 1a
Abb. 1
Kesselanschluss
KESSEL
Verwenden Sie ausschließlich
die Alkali-Mignon-Batterien
2x1,5V Typ AA/R6
Kopplung der Klemmen
2 und 3 bei dem nicht
geschalteten Thermostaten
Kopplung der Klemmen
1 und 2 bei dem
geschalteten Thermostaten
Batteriefach
Montage PT21:
Installieren Sie den Thermostaten an eine passende Stelle, an dem seine Tätigkeit nicht
durch direkte Warmluftströmung von dem Heizkörper, durch Sonnenstrahlung und andere
Störeinflüsse beeinflusst wird. Vermeiden Sie auch die Montage an die Außenwand.
Vorgehensweise:
Der Thermostat PT21 setzt sich aus zwei Teilen zusammen, aus dem vorderen - Mikroprozessorteil
(Abb. 1) und dem hinteren - Schaltteil (Abb. 2). Dadurch wird eine einfache und schnelle Montage
an die Installationsdosen vom Typ KU/KP 68 und eine sehr elegante Programmierung direkt in
Ihrem Sessel erreicht.
1. An der Stelle, wo der Pfeil in der Abb. 1 zeigt, öffnen Sie die PT21-Schachtel und dadurch teilen Sie
den Thermostaten in zwei Teile.
2. Nehmen Sie den hinteren Teil (Schaltteil) und bringen Sie ihn an die Installationsdose (siehe Abb. 2)
in einer Höhe von mindestens 1,5 m an.
3. Schrauben Sie die Schraube in der Stelle des Pfeilzeichens (Abb. 2) ab und klappen Sie den
Deckel auf. Unter diesem Deckel befindet sich das Relais und die Klemmleiste, der Sie Leitungen
vom Kessel gemäß Zeichnung (Abb. 2) zuführen.
4. Nehmen Sie den vorderen PT21-Teil, klappen Sie den Deckel auf (Abb. 1a), legen Sie zwei Alkali-
Batterien 2 x 1,5 V ein und programmieren Sie gemäß der Bedienungsanleitung.
5. Danach reicht es nur, den vorderen Teil auf den hinteren Teil des PT21 von oben aufzusetzen, und
der Thermostat ist betriebsbereit. (Es empfiehlt sich, einen Test mit der Test-Taste durchzuführen.)
PT21 ist nur von einer zuständigen Fachkraft mit entsprechender elektrotechnischer Qualifikation zu installieren.
Tabelle zur Notierung Ihrer Programme
Progr.
1 2 3 4
Tage
Mo
Di
Mi
Do
Fr
Sa
So
RAUMTHERMOSTAT PT21
Abb. 2
PT21 ist digitaler Raumthermostat zur automatischen Regulierung der Beheizung
mit der Möglichkeit, 6 unterschiedliche Temperaturen (5 bis 40 oC) für jeden Tag
einzustellen (das minimalste einstellbare Zeitintervall beträgt 10 Minuten).
Weitere Vorteile:
- ein anderes Programm für jeden Tag
- HYSTERESIS - Einstellung von 0,1°C bis1,5°C
- einfache Bedienung und Programmierung
- kurzfristige Temperaturprogrammänderung möglich
- einfache Montage für alle Typen installierter Dosen KU/KP68
- Sparbetrieb Urlaub für max. 99 Tage (
- niedriger Verbrauch
Bohrungen für Installationsschrauben
- Tageskopieren mit einer Taste (Kopi)
- Information über Betriebsstunden des Kessels (Suma)
- Temperaturregulierung nach 0,5°C
- Mehrfachanzeige
- Aufbewahrung des Speicherinhalts bei Batteriewechsel innerhalb
von 25 s
Spannungsversorgung
Anzahl der einstellbaren Temp.
Hysteresis
Minimale Programmierzeit
Temperaturbereich
Temperatureinstellung
Minimaler Anzeigesprung
Messungsgenauigkeit
Ausgang
Bei Garantie- und Nachgarantieservice schicken Sie bitte den Raumthermostaten PT21 an die
Adresse des Herstellers.
GARANTIESCHEIN
5 6
(für das Produkt wird eine Garantiefrist von 2 Jahren gewährt)
Produktnummer: Verkaufsdatum:
Stempel der Verkaufsstelle:
überprüft von:
)
Technische Parameter
Alkali-Mignon-Batterien 2 x 1,5 V typ AA/R6
6 unterschiedliche Temperaturen pro Tag
0,1; 0,2; 0,3; 0,4; 0,5; 1,0; 1,5°C
10 Minuten
5 bis 40°C
nach 0,5°C
0,1°C
0,5°C
Relais, max. 5A/250V AC
ELEKTROBOCK CZ s.r.o.
Blanenská 1763
Kuřim 664 34
Tel./fax: +420 541 230 216
http:// www.elbock.cz
MADE IN CZECH REPUBLIC
Pb Pb
LEAD FREE
v souladu s RoHS
RAUMTHERMOSTAT
P T 21 - FÜR ALLE BEHEIZUNGSTYPEN
UND KLIMAANLAGEN
- TEMPERATUREINSPARUNG BIS 30%
ELEGANTES PROGRAMMIEREN DIREKT IN IHREM SESSEL
Displaybeschreibung:
TAGesanzeige
Mo Di Mi Do Fr Sa So
Aktuelle oder
eingestallte Zeit
Kesseleinschaltung
Programmnummer
Zeiteinstellung
Betriebsanzeige
Handbetrieb
URLAUB
Beschreibung der Bedienungselemente:
Verschiebung um nächsten Temperaturregelung
Schritt, Information zur
oder +/- Minuten,
Solltemperatur Realzeiteinstellung,
Zurücksetzen von Sekunden
Funktionsschalter
Kesselausschaltung,
Zurücksetzen der
Kesselbetriebsstunden
Kesseltesten
Tagesänderung
URLAUB-Funktion
Hysteresis-Einstellung
Programmkopieren
Summe der
Kesselbetriebsstunden
Sekunden
oder Temperatur
Betriebsanzeige
- P Solltemperatur
- H Suma
- C Kopi
- O Off
Anzeige des
Spannungsabfalls
der Batterie
Uhreinstellung
im Programm
