087/die bodenplatte (iv)

Werbung

B
auanleitung
S
S
chritt für
chritt

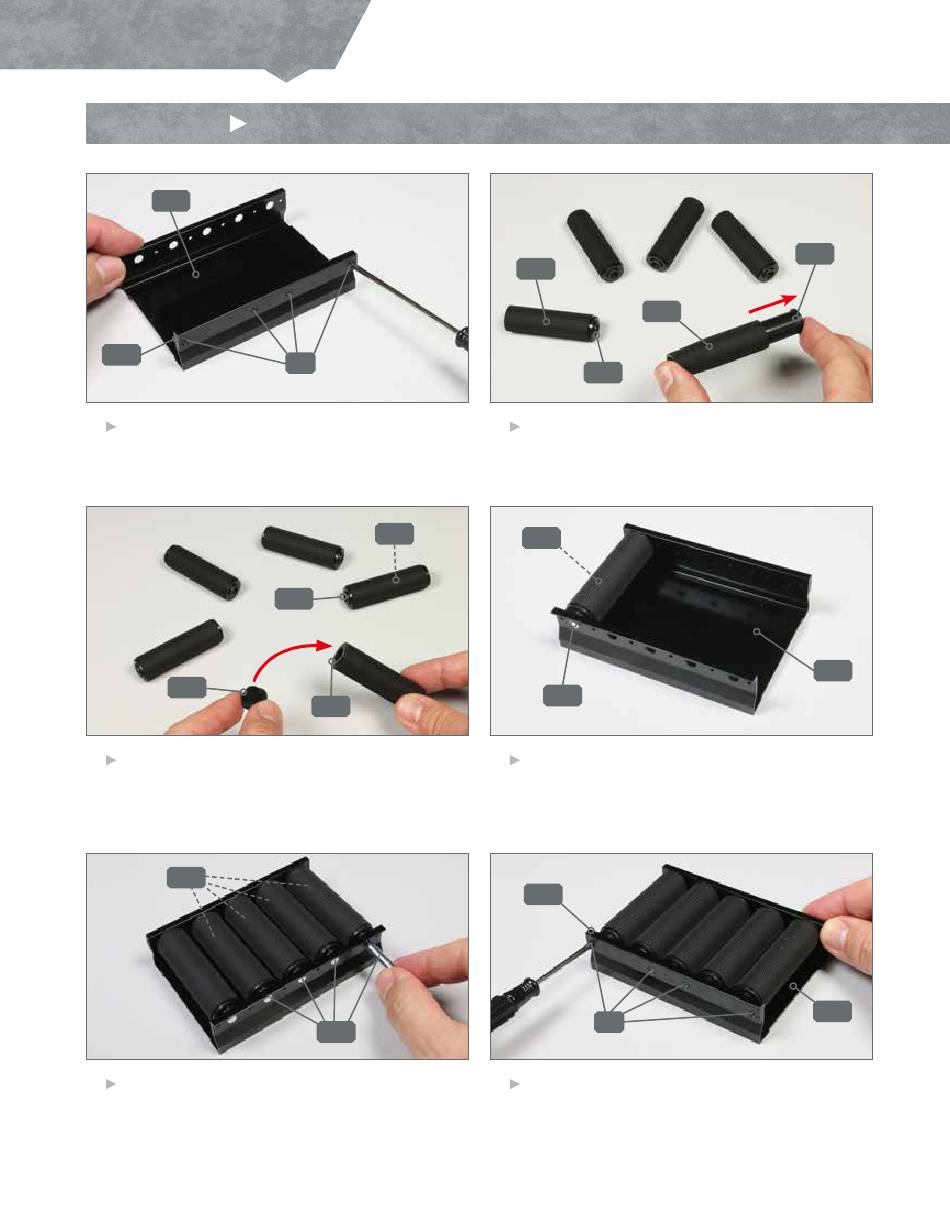

SCHRITT 1
Montage der Rollen und Einbau in den Rollenrahmen
87I
87H
1
Platzieren Sie eine der Befestigungsschienen 87H auf
der einen Seite des Rollenrahmens 87I und fixieren
Sie sie mit vier Schrauben QM.
87E
3
Legen Sie die fünf Deckel 87E auf Ihre Arbeitsplatte.
Drücken Sie je einen Deckel 87E in das offene Ende der
fünf Rollen 87D hinein, wie angedeutet.
87D
5
Wiederholen Sie den Arbeitsschritt mit den übrigen vier
Rollen 87D und den übrigen vier Rollenachsen 87G.
4
QM
87D
87E
87D
87G
87F
87F
87D
2
Legen Sie die fünf Rollen 87D bereit und bringen Sie
auf jeder von ihnen einen Rollenreifen 87F an.
87D
87G
4
Platzieren Sie die erste Rolle 87D im Rollenrahmen
87I und fügen Sie eine Rollenachse 87G in die Rolle
ein, wie abgebildet.
87H
QM
6
Positionieren Sie die zweite Befestigungsschiene 87H
auf der offenen Seite des Rollenrahmens 87I. Fixieren
Sie die Schiene mit vier Schrauben QM.
87D
87I
87I
