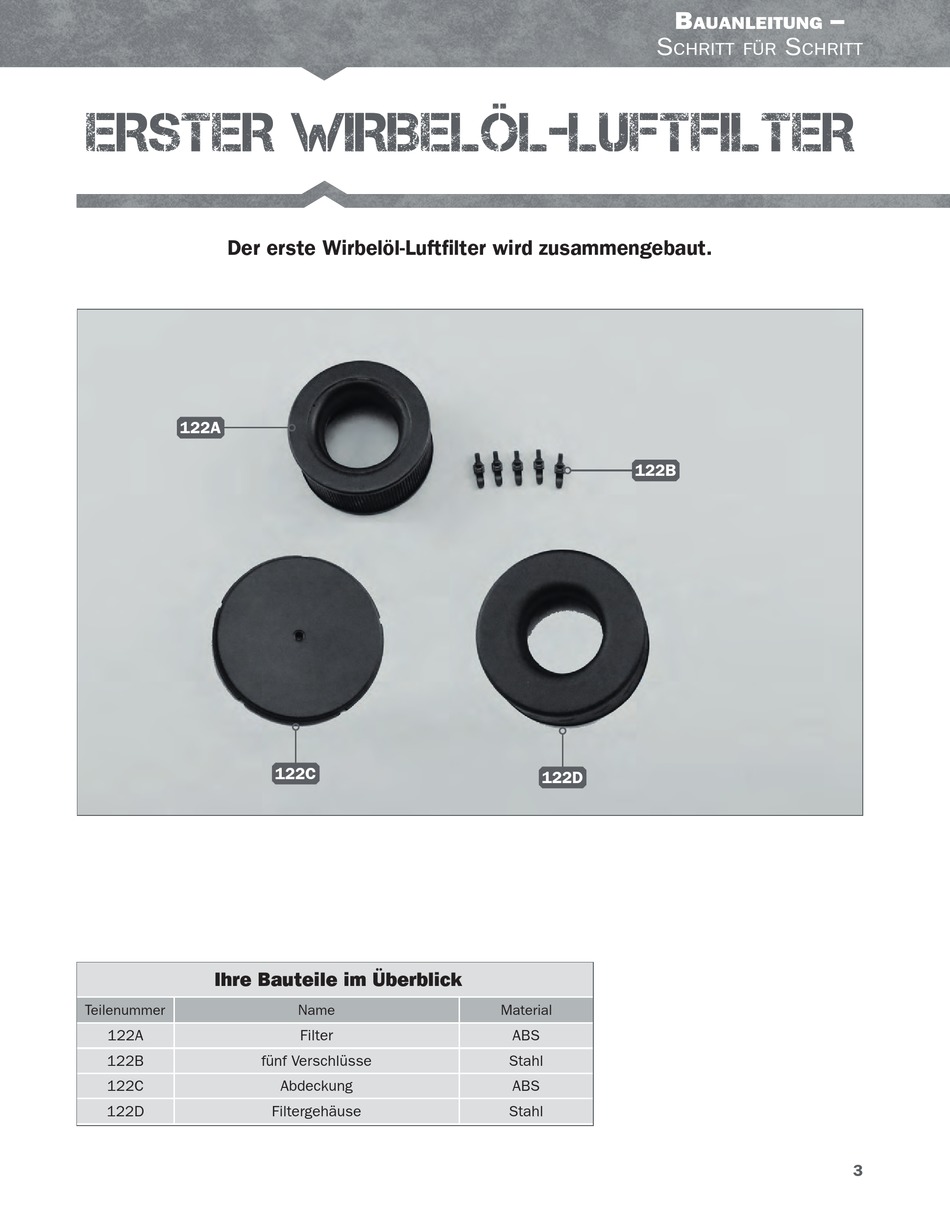

ERSTER WIRBELÖL-LUFTFILTER
Der erste Wirbelöl-Luftfilter wird zusammengebaut.
122A
Ihre Bauteile im Überblick
Teilenummer
122A
122B
fünf Verschlüsse
122C
122D
122C
Name
Filter
Abdeckung
Filtergehäuse
B
S
chritt für
122B
122D
Material
ABS
Stahl
ABS
Stahl
–
auanleitung
S
chritt
3
