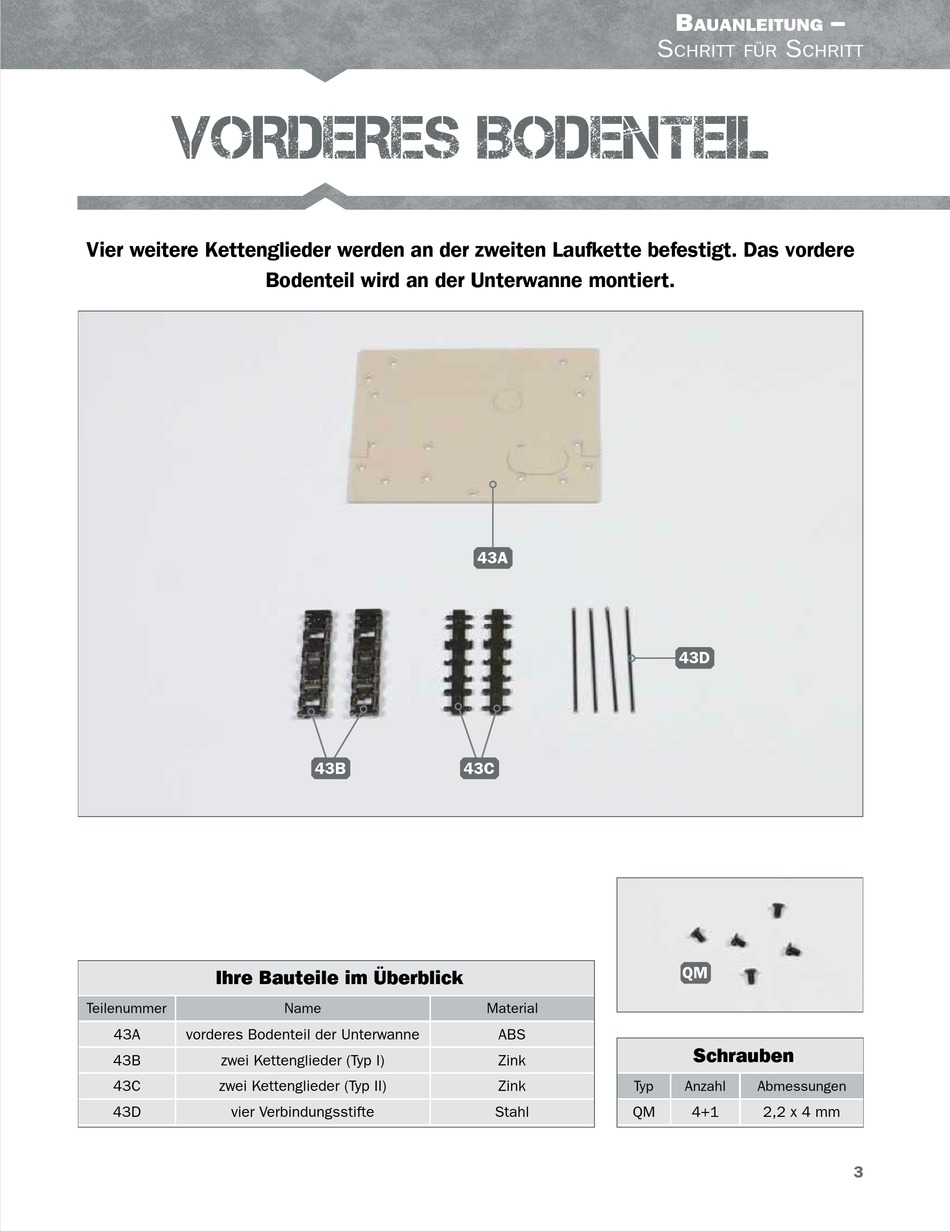

VORDERES BODENTEIL
Vier weitere Kettenglieder werden an der zweiten Laufkette befestigt. Das vordere
Bodenteil wird an der Unterwanne montiert.
Ihre Bauteile im Überblick
Teilenummer
43A
vorderes Bodenteil der Unterwanne
43B
zwei Kettenglieder (Typ I)
43C
zwei Kettenglieder (Typ II)
43D
vier Verbindungsstifte
43B
43C
Name
S
43A
Material
ABS
Zink
Zink
Typ
Stahl
QM
B
–
auanleitung
S
chritt für
chritt
43D
QM
Schrauben
Anzahl
Abmessungen
4+1
2,2 x 4 mm
3
