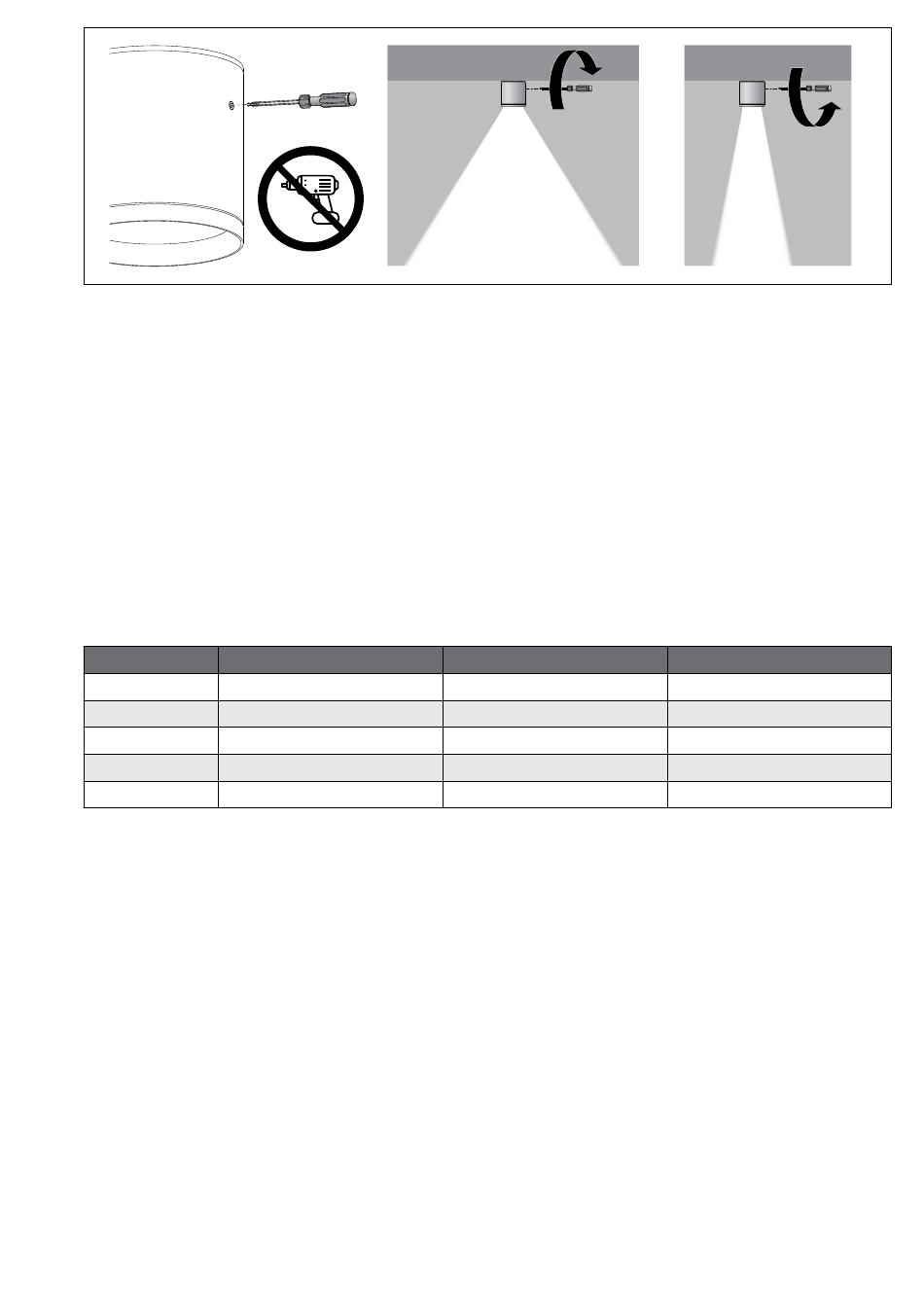

Über die seitliche Stellschraube
(Innensechskant SW 3) im Leuchtengehäuse
kann der Halbstreuwinkel der optischen
Linseneinheit zwischen 13° und 50° stufenlos
eingestellt werden.
Durch Linksdrehung der Stellschraube wird der
Halbstreuwinkel geringer, durch Rechtsdrehung
größer.
Bitte beachten:
Die Einstellung darf nur mit Handwerkzeug
vorgenommen werden!
Die auf dem Glas aufgeklebte Schablone dient
der vereinfachten Einstellung (Pos. 1-5) des
gewünschten Halbstreuwinkels, insbesondere
für die gleichmäßige Einstellung von Leuchten,
die in einer Linie montiert werden.
Schablone nach Abschluss der Einstellung vom
Glas abziehen.
Pos.
1
2
3
4
5
The half beam angle of the optical lens unit
can be infinitely adjusted between 13° and 50°
using the lateral setting screw (hexagon socket
wrench size 3) on the luminaire housing.
Turn the setting screw anti-clockwise to
decrease the half beam angle; clockwise to
increase it.
Please note:
The adjustment should only be performed with
hand tools!
The template stuck on the glass is used
for simplified adjustment (pos. 1-5) of the
desired half beam angle, especially for uniform
adjustment of luminaires mounted in a line.
Remove the template from the glass when the
setting is complete.
β
13°
19°
31°
39°
50°
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Flood
L'angle de diffusion à demi-intensité du module
lentille optique peut être réglé en continu entre
13° et 50° au moyen de la vis de réglage
latérale ((vis à six pans creux SW 3) située dans
le boîtier du luminaire.
Tourner la vis de réglage vers la gauche réduit
l'angle de diffusion à demi-intensité, la tourner
dans le sens inverse l'augmente.
Attention :
le réglage doit être effectué uniquement avec
un outil manuel.
Le gabarit collé sur le verre permet de régler
facilement (pos. 1-5) l'angle de diffusion à demi-
intensité souhaité, en particulier pour le réglage
uniforme des luminaires qui sont installés en
ligne.
Retirer le gabarit du verre une fois que le
réglage est terminé.
K3
604 lm
724 lm
894 lm
931 lm
944 lm
Spot
K4
634 lm
760 lm
938 lm
977 lm
991 lm
3 / 4
