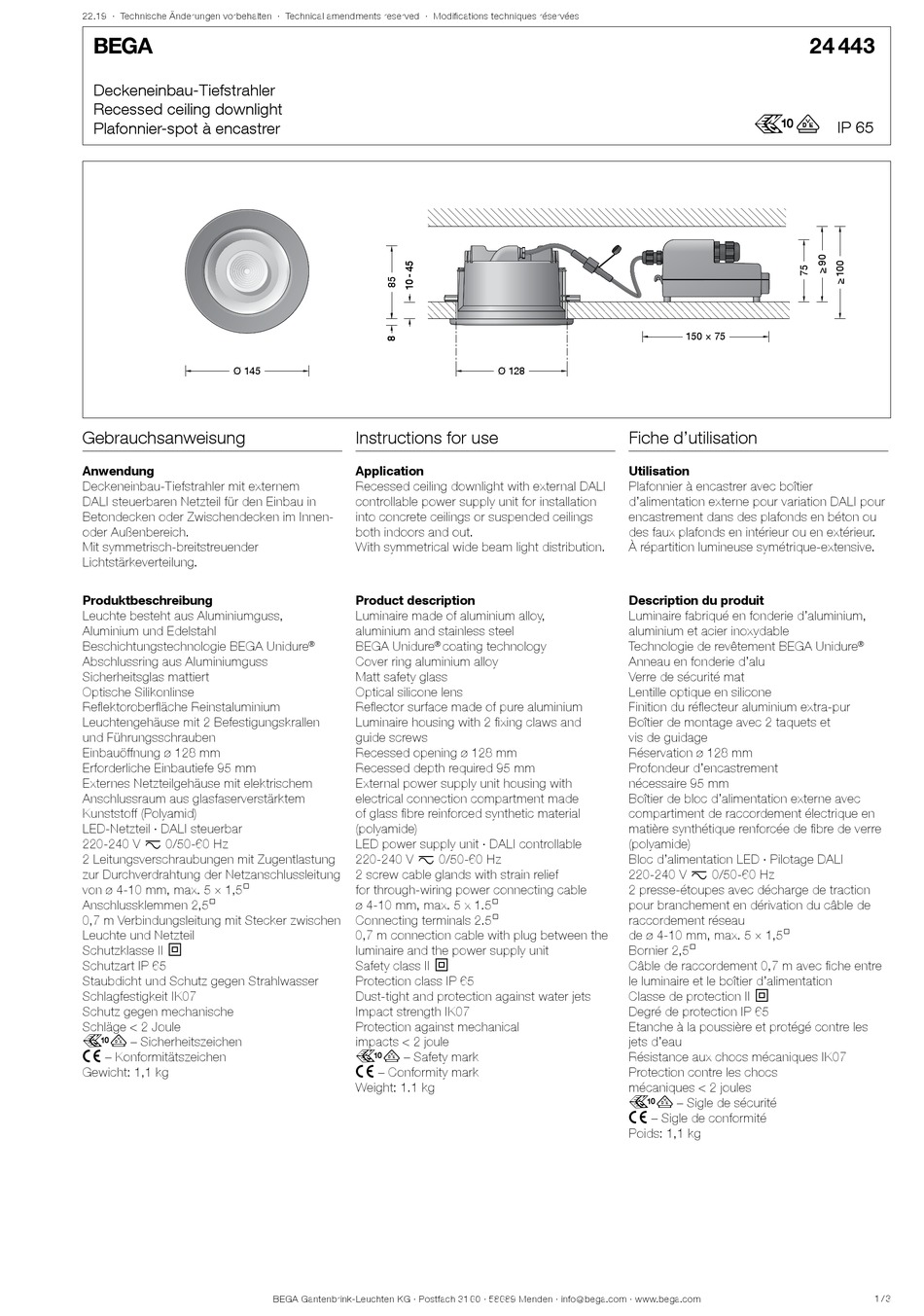

BEGA 24 443 Gebrauchsanweisung

22.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Deckeneinbau-Tiefstrahler
Recessed ceiling downlight
Plafonnier-spot à encastrer
Ø 145 Ø 145
Gebrauchsanweisung
Anwendung
Deckeneinbau-Tiefstrahler mit externem
DALI steuerbaren Netzteil für den Einbau in
Betondecken oder Zwischendecken im Innen-
oder Außenbereich.
Mit symmetrisch-breitstreuender
Lichtstärkeverteilung.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Abschlussring aus Aluminiumguss
Sicherheitsglas mattiert
Optische Silikonlinse
Reflektoroberfläche Reinstaluminium
Leuchtengehäuse mit 2 Befestigungskrallen
und Führungsschrauben
Einbauöffnung ø 128 mm
Erforderliche Einbautiefe 95 mm
Externes Netzteilgehäuse mit elektrischem
Anschlussraum aus glasfaserverstärktem
Kunststoff (Polyamid)
LED-Netzteil · DALI steuerbar
220-240 V x 0/50-60 Hz
2 Leitungsverschraubungen mit Zugentlastung
zur Durchverdrahtung der Netzanschlussleitung
von ø 4-10 mm, max. 5 × 1,5@
Anschlussklemmen 2,5@
0,7 m Verbindungsleitung mit Stecker zwischen
Leuchte und Netzteil
Schutzklasse II 2
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,1 kg
Instructions for use
Application
Recessed ceiling downlight with external DALI
controllable power supply unit for installation
into concrete ceilings or suspended ceilings
both indoors and out.
With symmetrical wide beam light distribution.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
® BEGA Unidure ® coating technology
Cover ring aluminium alloy
Matt safety glass
Optical silicone lens
Reflector surface made of pure aluminium
Luminaire housing with 2 fixing claws and
guide screws
Recessed opening ø 128 mm
Recessed depth required 95 mm
External power supply unit housing with
electrical connection compartment made
of glass fibre reinforced synthetic material
(polyamide)
LED power supply unit · DALI controllable
220-240 V x 0/50-60 Hz
2 screw cable glands with strain relief
for through-wiring power connecting cable
ø 4-10 mm, max. 5 x 1.5@
Connecting terminals 2.5@
0,7 m connection cable with plug between the
luminaire and the power supply unit
Safety class II 2
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
r – Safety mark
c – Conformity mark
Weight: 1.1 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 128 Ø 128
Fiche d'utilisation
Utilisation
Plafonnier à encastrer avec boîtier
d'alimentation externe pour variation DALI pour
encastrement dans des plafonds en béton ou
des faux plafonds en intérieur ou en extérieur.
À répartition lumineuse symétrique-extensive.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Anneau en fonderie d'alu
Verre de sécurité mat
Lentille optique en silicone
Finition du réflecteur aluminium extra-pur
Boîtier de montage avec 2 taquets et
vis de guidage
Réservation ø 128 mm
Profondeur d'encastrement
nécessaire 95 mm
Boîtier de bloc d'alimentation externe avec
compartiment de raccordement électrique en
matière synthétique renforcée de fibre de verre
(polyamide)
Bloc d'alimentation LED · Pilotage DALI
220-240 V x 0/50-60 Hz
2 presse-étoupes avec décharge de traction
pour branchement en dérivation du câble de
raccordement réseau
de ø 4-10 mm, max. 5 × 1,5@
Bornier 2,5@
Câble de raccordement 0,7 m avec fiche entre
le luminaire et le boîtier d'alimentation
Classe de protection II 2
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,1 kg
24 443
r
IP 65
150 × 75 150 × 75
®
1 / 3
