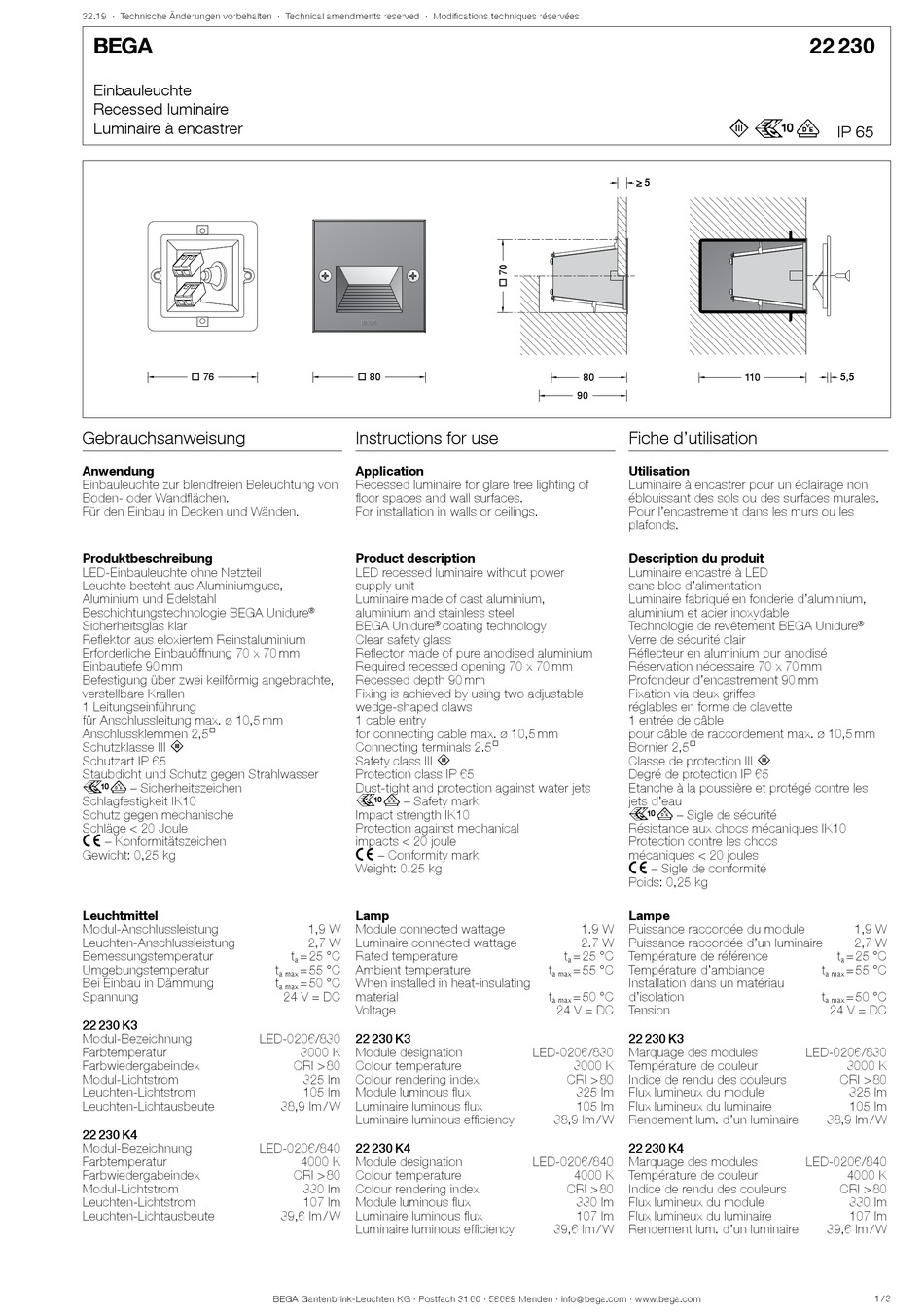

BEGA 22 230 Gebrauchsanweisung

32.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Einbauleuchte
Recessed luminaire
Luminaire à encastrer
 76  76
Gebrauchsanweisung
Anwendung
Einbauleuchte zur blendfreien Beleuchtung von
Boden- oder Wandflächen.
Für den Einbau in Decken und Wänden.
Produktbeschreibung
LED-Einbauleuchte ohne Netzteil
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Sicherheitsglas klar
Reflektor aus eloxiertem Reinstaluminium
Erforderliche Einbauöffnung 70 x 70 mm
Einbautiefe 90 mm
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
1 Leitungseinführung
für Anschlussleitung max. ø 10,5 mm
Anschlussklemmen 2,5@
Schutzklasse III 3
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
r – Sicherheitszeichen
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
c – Konformitätszeichen
Gewicht: 0,25 kg
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Bei Einbau in Dämmung
Spannung
22 230 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
22 230 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
 80  80
Instructions for use
Application
Recessed luminaire for glare free lighting of
floor spaces and wall surfaces.
For installation in walls or ceilings.
Product description
LED recessed luminaire without power
supply unit
Luminaire made of cast aluminium,
aluminium and stainless steel
®
BEGA Unidure
Clear safety glass
Reflector made of pure anodised aluminium
Required recessed opening 70 x 70 mm
Recessed depth 90 mm
Fixing is achieved by using two adjustable
wedge-shaped claws
1 cable entry
for connecting cable max. ø 10,5 mm
Connecting terminals 2.5@
Safety class III 3
Protection class IP 65
Dust-tight and protection against water jets
r – Safety mark
Impact strength IK10
Protection against mechanical
impacts < 20 joule
c – Conformity mark
Weight: 0.25 kg
Lamp
1,9 W Module connected wattage
2,7 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
t = 50 °C When installed in heat-insulating
a max
24 V = DC material
Voltage
LED-0206/830 22 230 K3
3000 K Module designation
CRI > 80 Colour temperature
325 lm Colour rendering index
105 lm Module luminous flux
38,9 lm / W Luminaire luminous flux
Luminaire luminous efficiency
LED-0206/840 22 230 K4
4000 K Module designation
CRI > 80 Colour temperature
330 lm Colour rendering index
107 lm Module luminous flux
39,6 lm / W Luminaire luminous flux
Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
80 80
90 90
coating technology
®
1.9 W
2.7 W
t = 25 °C
a
t = 55 °C
a max
t = 50 °C
a max
24 V = DC
LED-0206/830
3000 K
CRI > 80
325 lm
105 lm
38,9 lm / W
LED-0206/840
4000 K
CRI > 80
330 lm
107 lm
39,6 lm / W
3 r
≥ 5 ≥ 5
110 110
Fiche d'utilisation
Utilisation
Luminaire à encastrer pour un éclairage non
éblouissant des sols ou des surfaces murales.
Pour l'encastrement dans les murs ou les
plafonds.
Description du produit
Luminaire encastré à LED
sans bloc d'alimentation
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre de sécurité clair
Réflecteur en aluminium pur anodisé
Réservation nécessaire 70 x 70 mm
Profondeur d'encastrement 90 mm
Fixation via deux griffes
réglables en forme de clavette
1 entrée de câble
pour câble de raccordement max. ø 10,5 mm
Bornier 2,5@
Classe de protection III 3
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
r – Sigle de sécurité
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
c – Sigle de conformité
Poids: 0,25 kg
Lampe
Puissance raccordée du module
Puissance raccordée d'un luminaire
Température de référence
Température d'ambiance
Installation dans un matériau
d'isolation
Tension
22 230 K3
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
22 230 K4
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
22 230
IP 65
5,5 5,5
®
1,9 W
2,7 W
t = 25 °C
a
t = 55 °C
a max
t = 50 °C
a max
24 V = DC
LED-0206/830
3000 K
CRI > 80
325 lm
105 lm
38,9 lm / W
LED-0206/840
4000 K
CRI > 80
330 lm
107 lm
39,6 lm / W
