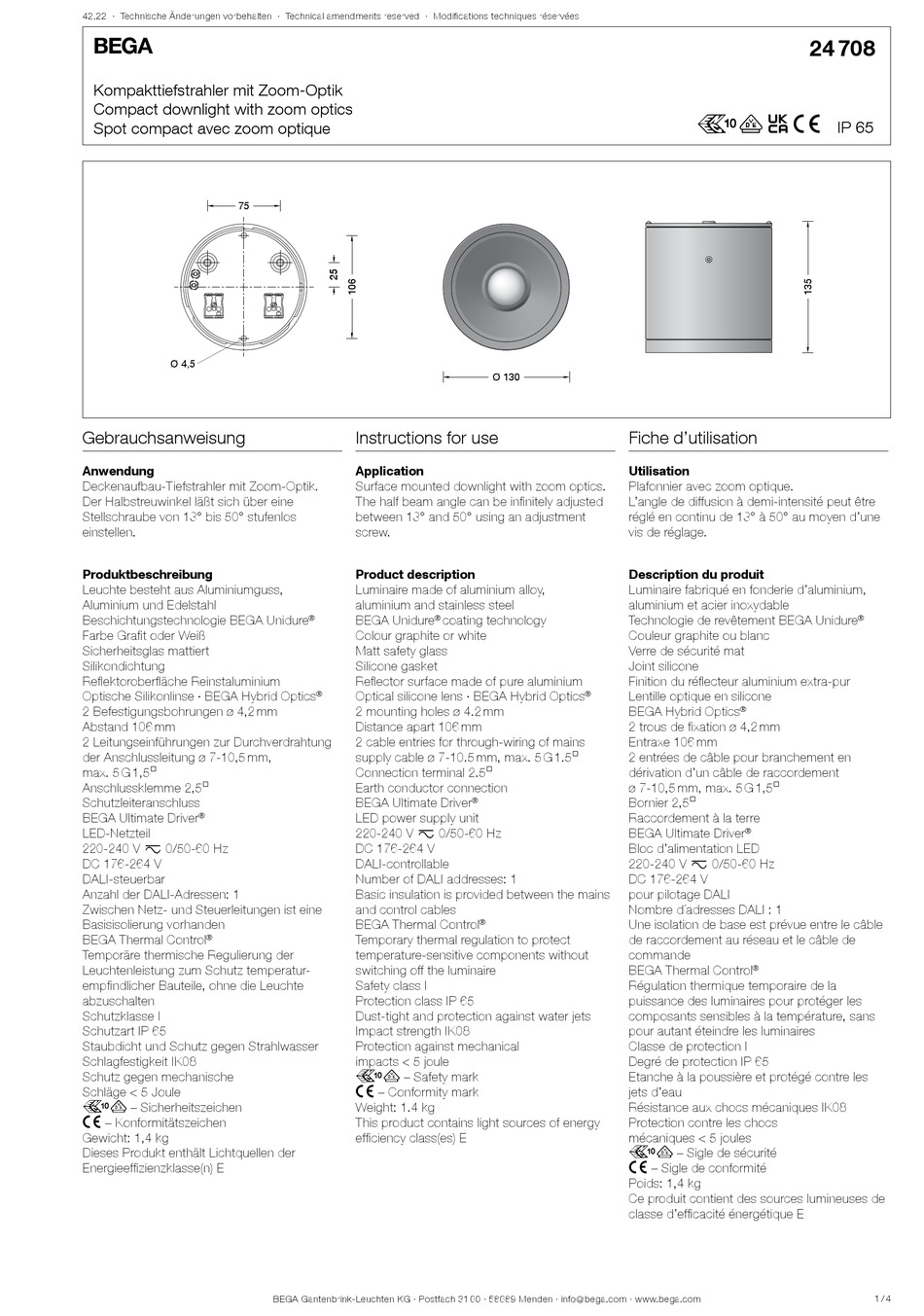

BEGA 24 708 Gebrauchsanweisung

42.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Kompakttiefstrahler mit Zoom-Optik
Compact downlight with zoom optics
Spot compact avec zoom optique
75 75
Ø 4,5
Gebrauchsanweisung
Anwendung
Deckenaufbau-Tiefstrahler mit Zoom-Optik.
Der Halbstreuwinkel läßt sich über eine
Stellschraube von 13° bis 50° stufenlos
einstellen.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Farbe Grafit oder Weiß
Sicherheitsglas mattiert
Silikondichtung
Reflektoroberfläche Reinstaluminium
Optische Silikonlinse · BEGA Hybrid Optics
2 Befestigungsbohrungen ø 4,2 mm
Abstand 106 mm
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
BEGA Ultimate Driver
®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI-steuerbar
Anzahl der DALI-Adressen: 1
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,4 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) E
Instructions for use
Application
Surface mounted downlight with zoom optics.
The half beam angle can be infinitely adjusted
between 13° and 50° using an adjustment
screw.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Colour graphite or white
Matt safety glass
Silicone gasket
Reflector surface made of pure aluminium
Optical silicone lens · BEGA Hybrid Optics
®
2 mounting holes ø 4.2 mm
Distance apart 106 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm, max. 5 G 1.5@
Connection terminal 2.5@
Earth conductor connection
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI-controllable
Number of DALI addresses: 1
Basic insulation is provided between the mains
and control cables
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK08
Protection against mechanical
impacts < 5 joule
r – Safety mark
c – Conformity mark
Weight: 1.4 kg
This product contains light sources of energy
efficiency class(es) E
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 130 Ø 130
Fiche d'utilisation
Utilisation
Plafonnier avec zoom optique.
L'angle de diffusion à demi-intensité peut être
réglé en continu de 13° à 50° au moyen d'une
vis de réglage.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Couleur graphite ou blanc
Verre de sécurité mat
Joint silicone
Finition du réflecteur aluminium extra-pur
Lentille optique en silicone
®
BEGA Hybrid Optics
2 trous de fixation ø 4,2 mm
Entraxe 106 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier 2,5@
®
Raccordement à la terre
BEGA Ultimate Driver
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
pour pilotage DALI
Nombre d´adresses DALI : 1
® Une isolation de base est prévue entre le câble
de raccordement au réseau et le câble de
commande
BEGA Thermal Control
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,4 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique E
24 708
r é c
IP 65
®
®
®
®
