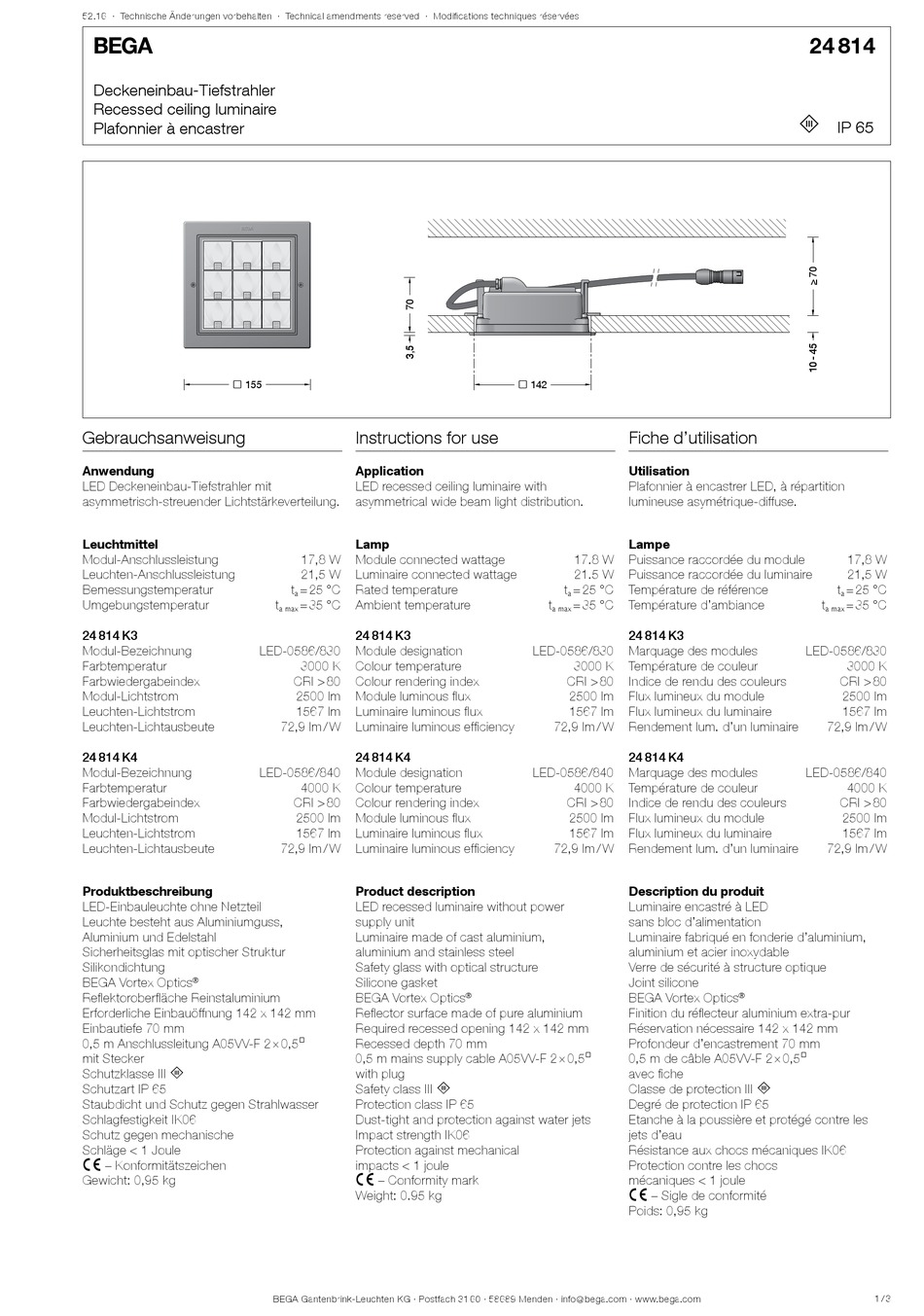

BEGA 24 814 Gebrauchsanweisung

52.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Deckeneinbau-Tiefstrahler
Recessed ceiling luminaire
Plafonnier à encastrer
9 155 9 155
Gebrauchsanweisung
Anwendung
LED Deckeneinbau-Tiefstrahler mit
asymmetrisch-streuender Lichtstärkeverteilung.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
24 814 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
24 814 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
LED-Einbauleuchte ohne Netzteil
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas mit optischer Struktur
Silikondichtung
BEGA Vortex Optics
®
Reflektoroberfläche Reinstaluminium
Erforderliche Einbauöffnung 142 x 142 mm
Einbautiefe 70 mm
0,5 m Anschlussleitung A05VV-F 2 × 0,5@
mit Stecker
Schutzklasse III 3
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
c – Konformitätszeichen
Gewicht: 0,95 kg
Instructions for use
Application
LED recessed ceiling luminaire with
asymmetrical wide beam light distribution.
Lamp
17,8 W Module connected wattage
21,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
24 814 K3
LED-0586/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
2500 lm Module luminous flux
1567 lm Luminaire luminous flux
72,9 lm / W Luminaire luminous efficiency
24 814 K4
LED-0586/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
2500 lm Module luminous flux
1567 lm Luminaire luminous flux
72,9 lm / W Luminaire luminous efficiency
Product description
LED recessed luminaire without power
supply unit
Luminaire made of cast aluminium,
aluminium and stainless steel
Safety glass with optical structure
Silicone gasket
BEGA Vortex Optics
Reflector surface made of pure aluminium
Required recessed opening 142 x 142 mm
Recessed depth 70 mm
0,5 m mains supply cable A05VV-F 2 × 0,5@
with plug
Safety class III 3
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
c – Conformity mark
Weight: 0.95 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
9 142 9 142
Fiche d'utilisation
Utilisation
Plafonnier à encastrer LED, à répartition
lumineuse asymétrique-diffuse.
Lampe
17.8 W Puissance raccordée du module
21.5 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 35 °C Température d'ambiance
a max
24 814 K3
LED-0586/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
2500 lm Flux lumineux du module
1567 lm Flux lumineux du luminaire
72,9 lm / W Rendement lum. d'un luminaire
24 814 K4
LED-0586/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
2500 lm Flux lumineux du module
1567 lm Flux lumineux du luminaire
72,9 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire encastré à LED
sans bloc d'alimentation
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité à structure optique
Joint silicone
BEGA Vortex Optics
®
Finition du réflecteur aluminium extra-pur
Réservation nécessaire 142 x 142 mm
Profondeur d'encastrement 70 mm
0,5 m de câble A05VV-F 2 × 0,5@
avec fiche
Classe de protection III 3
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
c – Sigle de conformité
Poids: 0,95 kg
24 814
3
IP 65
17,8 W
21,5 W
t = 25 °C
a
t = 35 °C
a max
LED-0586/830
3000 K
CRI > 80
2500 lm
1567 lm
72,9 lm / W
LED-0586/840
4000 K
CRI > 80
2500 lm
1567 lm
72,9 lm / W
®
1 / 3
