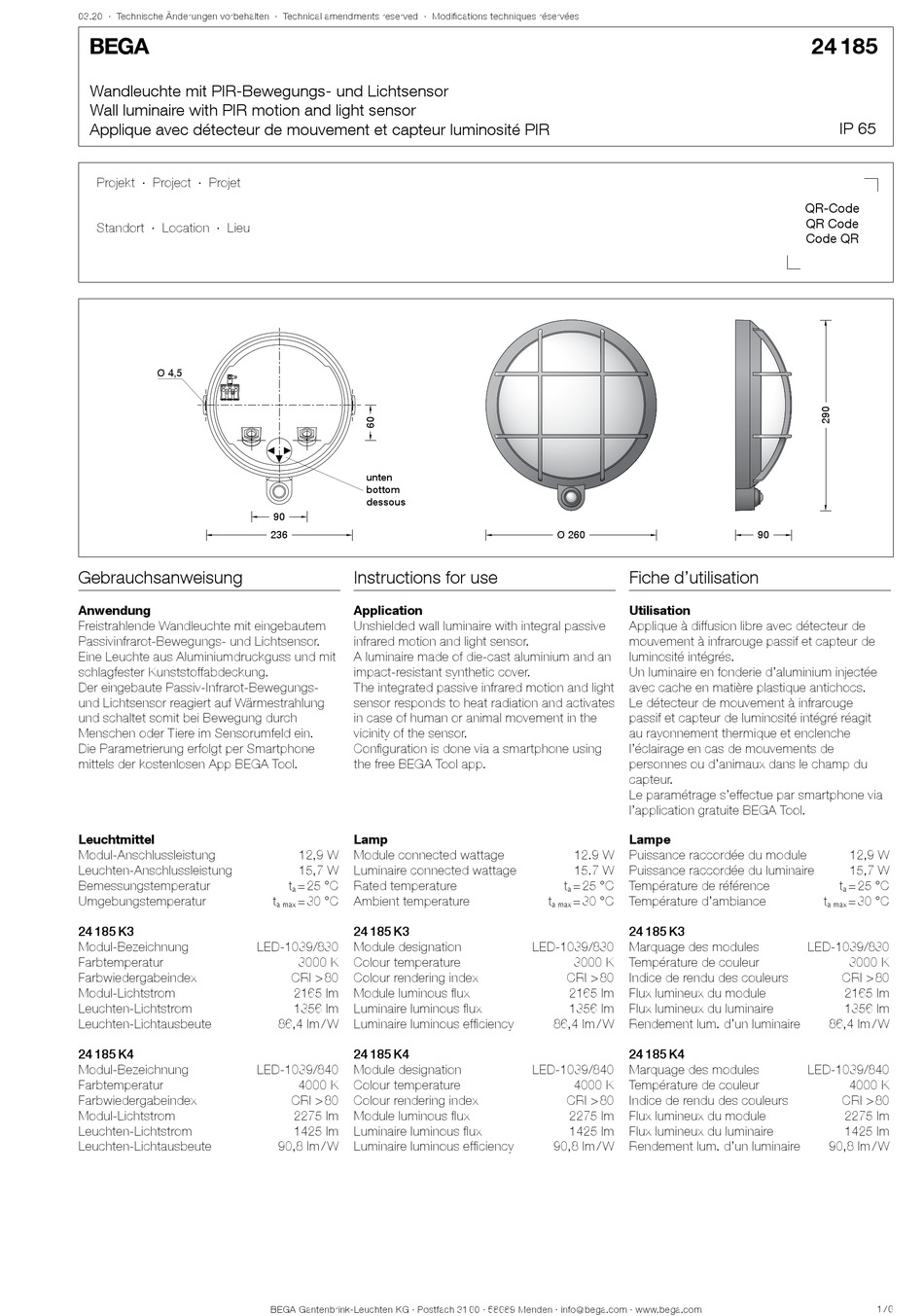

BEGA 24 185 Gebrauchsanweisung

03.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandleuchte mit PIR-Bewegungs- und Lichtsensor
Wall luminaire with PIR motion and light sensor
Applique avec détecteur de mouvement et capteur luminosité PIR
Projekt · Project · Projet
Standort · Location · Lieu
Ø 4,5
Gebrauchsanweisung
Anwendung
Freistrahlende Wandleuchte mit eingebautem
Passivinfrarot-Bewegungs- und Lichtsensor.
Eine Leuchte aus Aluminiumdruckguss und mit
schlagfester Kunststoffabdeckung.
Der eingebaute Passiv-Infrarot-Bewegungs-
und Lichtsensor reagiert auf Wärmestrahlung
und schaltet somit bei Bewegung durch
Menschen oder Tiere im Sensorumfeld ein.
Die Parametrierung erfolgt per Smartphone
mittels der kostenlosen App BEGA Tool.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
24 185 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
24 185 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
unten
bottom
dessous
90 90
236 236
Instructions for use
Application
Unshielded wall luminaire with integral passive
infrared motion and light sensor.
A luminaire made of die-cast aluminium and an
impact-resistant synthetic cover.
The integrated passive infrared motion and light
sensor responds to heat radiation and activates
in case of human or animal movement in the
vicinity of the sensor.
Configuration is done via a smartphone using
the free BEGA Tool app.
Lamp
12,9 W Module connected wattage
15,7 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 30 °C Ambient temperature
a max
24 185 K3
LED-1039/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
2165 lm Module luminous flux
1356 lm Luminaire luminous flux
86,4 lm / W Luminaire luminous efficiency
24 185 K4
LED-1039/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
2275 lm Module luminous flux
1425 lm Luminaire luminous flux
90,8 lm / W Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 260 Ø 260
Fiche d'utilisation
Utilisation
Applique à diffusion libre avec détecteur de
mouvement à infrarouge passif et capteur de
luminosité intégrés.
Un luminaire en fonderie d'aluminium injectée
avec cache en matière plastique antichocs.
Le détecteur de mouvement à infrarouge
passif et capteur de luminosité intégré réagit
au rayonnement thermique et enclenche
l'éclairage en cas de mouvements de
personnes ou d'animaux dans le champ du
capteur.
Le paramétrage s'effectue par smartphone via
l'application gratuite BEGA Tool.
Lampe
12.9 W Puissance raccordée du module
15.7 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 30 °C Température d'ambiance
a max
24 185 K3
LED-1039/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
2165 lm Flux lumineux du module
1356 lm Flux lumineux du luminaire
86,4 lm / W Rendement lum. d'un luminaire
24 185 K4
LED-1039/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
2275 lm Flux lumineux du module
1425 lm Flux lumineux du luminaire
90,8 lm / W Rendement lum. d'un luminaire
24 185
IP 65
QR-Code
QR Code
Code QR
90 90
12,9 W
15,7 W
t = 25 °C
a
t = 30 °C
a max
LED-1039/830
3000 K
CRI > 80
2165 lm
1356 lm
86,4 lm / W
LED-1039/840
4000 K
CRI > 80
2275 lm
1425 lm
90,8 lm / W
1 / 6
