3.4.2 Zerlegung/Montage von Gerätesektionen
RH/HC mit werkseitig montiertem Kältemittelkreis
Für Zerlegung/Montage an andere Gerätesektionen, siehe
separate Installationsanweisung für GOLD.
RX/HC mit werkseitig montiertem Kältemittelkreis,
der zerlegt und vor Ort endmontiert wird
Filter/Ventilator-Sektionen und Wärmetauschersek-
tion
Die Filter/Ventilator-Sektionen und die Wärmetauscher-
sektion des Geräts werden abhängig von der Gerätegröße
in unterschiedlichem Umfang zusammengebaut geliefert.
Wärmetauschersektion und Ventilator/Filtersektion sind zu
trennen, siehe separate Installationsanweisung für GOLD.
Stellen Sie die Wärmetauschersektion auf den vorgesehe-
nen Platz und demontieren Sie die Abdeckungen an der
Rückseite der Sektion (Torx-Schraube).
Sektion mit Abluftregister und Sektion mit Verdich-
ter/Zuluftregister
RX/HC mit geteiltem Kältemittelkreis wird mit zusam-
mengebauter Sektion mit Abluftregister und Sektion mit
Verdichter/Zuluftregister geliefert. Die Sektionen sind zu
trennen, siehe unten und auf der nächsten Seite.
RX/HC ist mit Kältemittel vorgefüllt.
Für den Zugriff bei weiteren Arbeiten sind alle Abdeckun-
gen auf der Rückseite der Sektion mit Abluftregister und
der Sektion mit Verdichter/Zuluftregister zu demontieren
(Torx-Schrauben).
Achtung! Sind die Abdeckungen demontiert, dürfen
die Sektionen nicht transportiert werden.
Achtung!
Die u.g. Arbeiten dürfen nur von zertifizierten Kälte-
technikern ausgeführt werden.
Bei Zuluft in der unteren Ebene befinden sich Rohrdurch-
führungen an der oberen Ebene der Wärmetauschersek-
tion. Bei Zuluft in der oberen Ebene befinden sich Rohr-
durchführungen an der unteren Ebene der Wärmetau-
schersektion. Siehe Skizze rechts.
In jeder Sektion mit Abluftregister bzw. Sektion mit Ver-
dichter/Zuluftregister gibt es vier Kältemittelrohre (davon
zwei für den Unterkühlungskreis). Verbindungsrohre und
neue Dichtungen werden in einer dieser Sektionen mitge-
liefert.
Die Verbindungsrohre sind als fertig zugeschnittene
Längen mit Schraubverbindung dem Verdichterteil beige-
packt.
Die Schraubverbindungen können mit oder ohne Flansch
sein, siehe Skizze rechts.
10 www.swegon.com

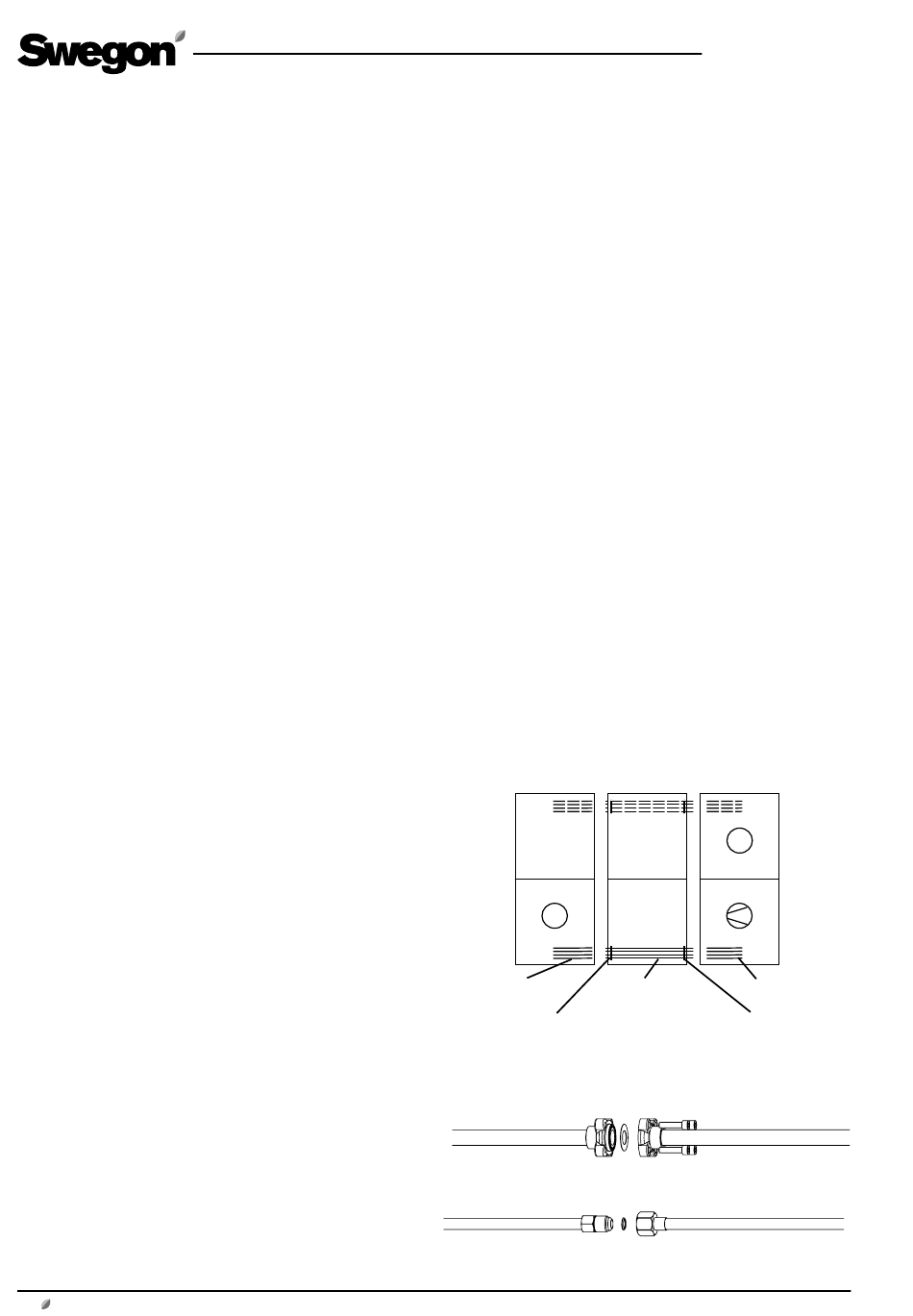

Sektion mit Wärmetauscher-
Abluftregister
Obere Ebene
Untere Ebene
-/+
Kältemittelrohre Verbindungsrohre
(4 St.)
Rohrdurchführungen (4 St.)
Die Skizze zeigt RX/HC von der Rückseite in einem Gerät mit Zuluft auf
oberer Ebene. Bei Zuluft auf unterer Ebene befindet sich das Kältemittel-
rohr an der oberen Ebene, siehe gestrichelte Linien.
Schraubverbindung mit Flansch
Schraubverbindung ohne Flansch
DE.RXHCF.230331
Sektion mit
Verdichter/Zu-
luftregister
sektion
-/+
Kältemittelrohre
(4 St.)
Rohrdurchführungen (4 St.)
Änderungen vorbehalten.
(4 St.)
