3.4.2 Zerlegung/Montage von Gerätesektionen
RX/HC mit verbundenem Kältemittelkreislauf
Für Zerlegung/Montage an andere Gerätesektionen, siehe
separate Installationsanweisung für GOLD.
RX/HC mit geteiltem Kältemittelkreislauf
Die Außensektion von RX/HC mit Verdichter ist mit Kälte-
mittel gefüllt. Die andere Außensektion ist mit Stickstoff-
gas gefüllt.
RX/HC wird in drei Sektionen unterteilt, siehe separate
Installationsanleitung für GOLD.
Sämtliche Lötarbeiten sind mit Schutzgas auszuführen.
Für den Zugang zu weiteren Arbeiten müssen alle Abde-
ckungen auf der Geräterückseite demontiert werden
(Torx-Schraube).
HINWEIS! Sind die Abdeckungen demontiert, dürfen
die Sektionen nicht transportiert werden.
HINWEIS!
Die u.g. Arbeiten dürfen nur von zertifizierten Kälte-
technikern ausgeführt werden.
In der unteren Ebene des Zuluftventilators befinden sich
Rohrdurchführungen an der Unterseite der Mittelsektion.
In der oberen Ebene des Zuluftventilators befinden sich
an der Oberseite der oberen Ebene Rohrdurchführungen.
Siehe Prinzipskizze.
In jeder Außensektion gibt es vier Kältemittel (davon zwei
für den Unterkühlungskreis). Die Kältemittelrohre sind an
den Enden verschlossen. Löten Sie die Enden aller Kälte-
mittelrohre ab.
Verbindungsrohre werden in einer der Außensektionen
mitgeliefert.
Kältemittelrohre und Verbindungsrohre sind mit 1–4 num-
meriert. Kältemittelrohr 1 ist mit Verbindungsrohr 1 zu
verbinden usw.
Verbindungsrohre müssen im erforderlichen Umfang iso-
liert werden. Das kann während oder nach der Installation
der Verbindungsrohre erfolgen.

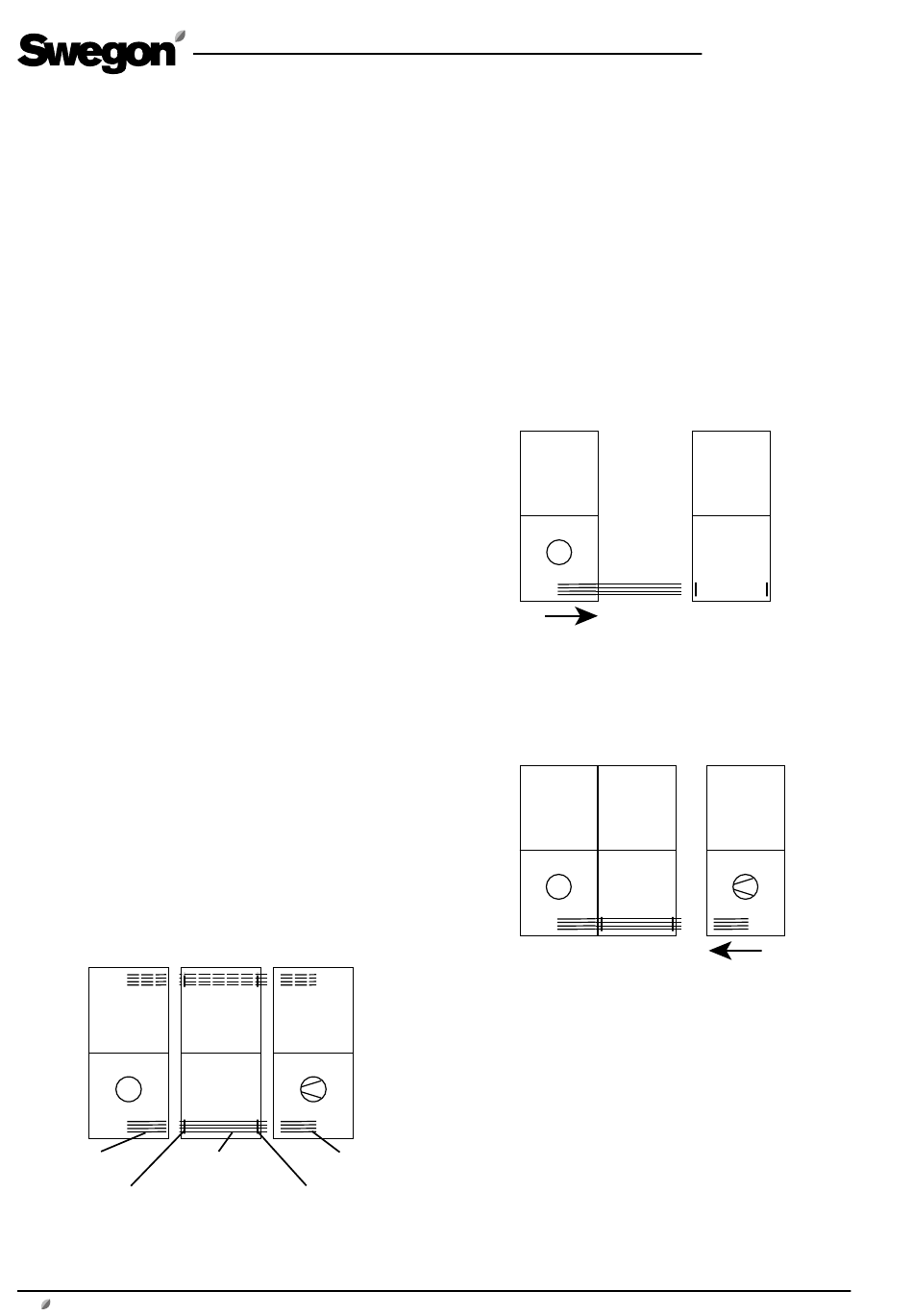

Prinzipskizze
Außensektion
Mittelsektion
Obere Ebene
Untere Ebene
-/+
Kältemittelrohre
Verbindungsrohre
(4 St.)
Rohrdurchführungen (4 St.)
Die Skizze zeigt RX/HC von der Rückseite in einem Gerät mit Zuluftven-
tilator auf unterer Ebene. Bei einem Zuluftventilator auf oberer Ebene
befindet sich das Kältemittelrohr an der Oberseite der obere Ebene, siehe
gestrichelte Linien.
10
www.swegon.com
Außensektion
Kältemittelrohre
(4 St.)
Rohrdurchführungen (4 St.)
Die Verbindungsrohre werden in geeigneter Länge gelie-
fert und müssen nicht gekürzt werden.
HINWEIS! Um den Zugriff zu vereinfachen, sind die Ver-
bindungsrohre zuerst an den Außensektionen mit Register
festzulöten.
Löten Sie die Verbindungsrohre an den Kältemittelrohren
in der Außensektion mit Register fest.
Die Außensektion (mit Register) wird an die Mittelsektion
geschoben. Dabei werden die Verbindungsrohre durch die
Mittelsektion durch Gummidichtungen in Rohrdurchfüh-
rungen geführt. Achten Sie darauf, dass die Rohre nicht
beschädigt werden!
Außensektion
mit Register
Obere Ebene
Untere Ebene
-/+
Schrauben Sie die Außensektion (mit Register) an die
Mittelsektion.
Die Außensektion mit Verdichter wird an die Mittelsektion
geschoben.
-/+
Schrauben Sie die Außensektion (mit Verdichter) an die
Mittelsektion.
Löten Sie die Verbindungsrohre an den Kältemittelrohren
in der Außensektion (mit Verdichter) fest.
Schließen Sie die mit HP, LP und LIQUID gekennzeichneten
Schläuche an den jeweiligen Serviceanschluss der Mittel-
sektion an (hinter der Inspektionstür).
Führen Sie einen Dichtheitstest durch, vakuumsaugen Sie
den Kältemittelkreis und öffnen Sie die Hähne (4), um den
(4 St.)
gesamten Kreis mit Kältemittel zu befüllen.
Montieren Sie die Ventilator-/Filterteile an RX/HC und
schließen sie die elektrischen Schnellkupplungen an, siehe
separate Installationsanweisung für GOLD.
DE.RXHCF.200122
Mittelsektion
Außensektion mit
Mittelsektion
Verdichter
Änderungen vorbehalten.
