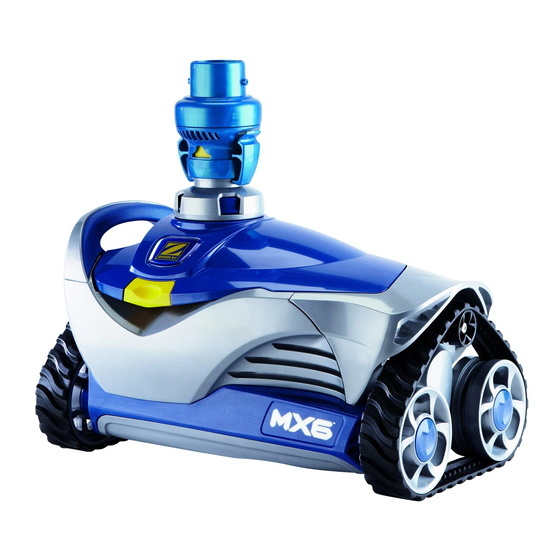

Zodiac MX6 Montage- Und Gebrauchsanleitung
Hydraulischer reiniger
Vorschau ausblenden
Andere Handbücher für MX6:
- Bedienungsanleitung ,
- Installations- und benutzerhandbuch (17 Seiten) ,
- Installations- und gebrauchsanweisung (17 Seiten)
Verwandte Anleitungen für Zodiac MX6
Inhaltszusammenfassung für Zodiac MX6

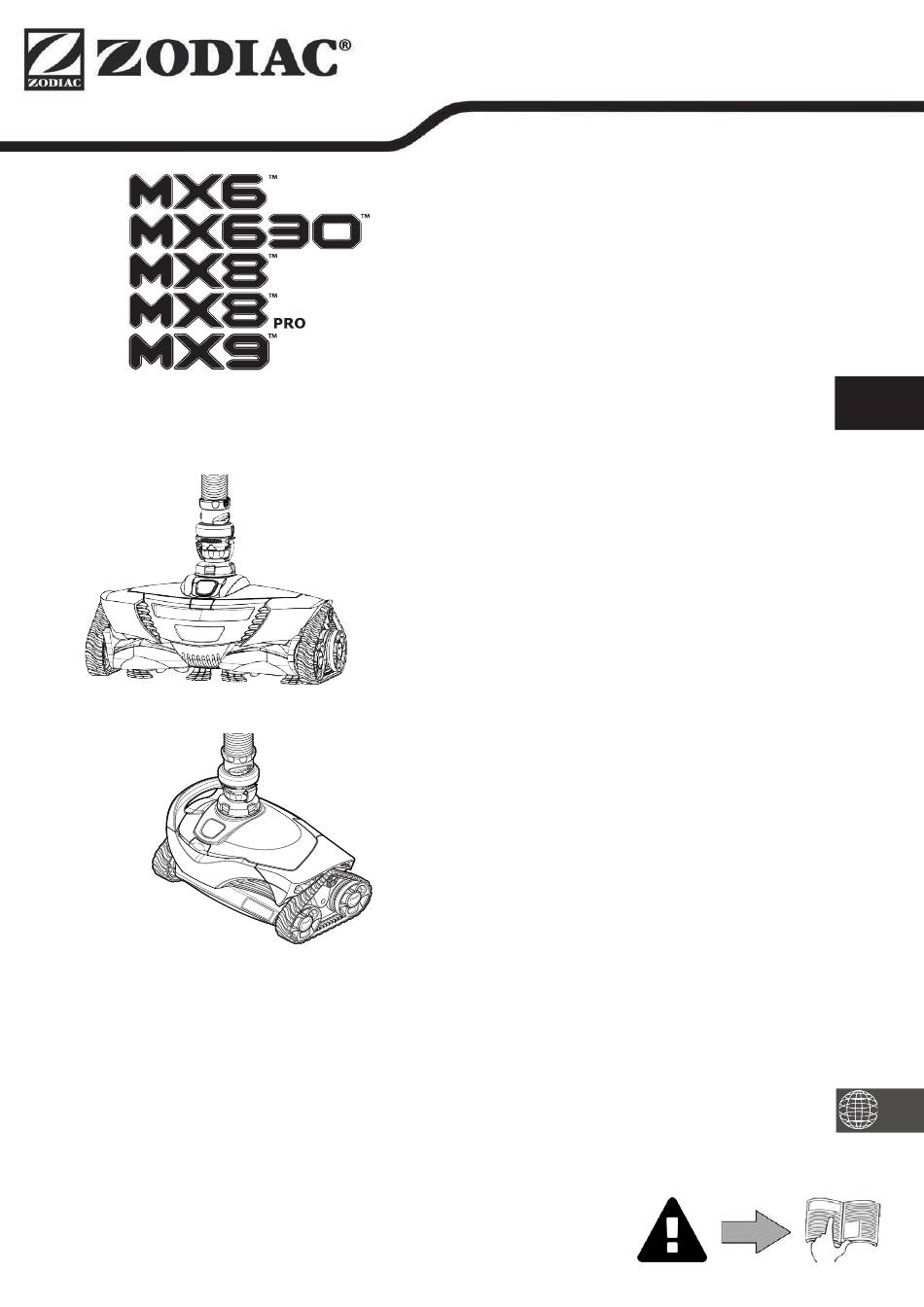

- Seite 33 - Deutsch Montage- und Gebrauchsanleitung Hydraulischer Reiniger Übersetzung der französischen Originalanleitung More documents on: www.zodiac.com H0354600_REVH - 2018/04...
-
Seite 34: Warnhinweise
Gehäuse beschädigt und ein Brand ausgelöst werden kann. • Zodiac®-Geräte wie Wärmepumpen, Filterpumpen und Filter sind mit den meisten Wasserbehandlungssystemen für Schwimmbäder kompatibel. • Der Ventilator und die beweglichen Teile dürfen während des Betriebs des Gerätes nicht berührt werden und es dürfen keine langen Gegenstände oder Finger in die Nähe der beweglichen Teile gelangen. - Seite 35 Diese Dokumente müssen während der gesamten Lebensdauer des Gerätes zum späteren • Nachschlagen aufbewahrt und immer mit dem Gerät weitergegeben werden. Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® mit jeglichen Mitteln zu • verbreiten oder zu ändern.
-
Seite 36: ❶ Kenndaten
❶ Kenndaten 1.1 I Beschreibung 6 - MX 8 PRO Reiniger 1 Meter langes Schlauchstück Twist Lock mit Schwimmer (x1) 1 Meter langes Schlauchstück Twist Lock ( x9) ( x11) ( x11) ( x11) Durchflussregler Kegeladapter Biegsames Winkelstück 45° Automatisches Durchflussregelventil Verlängertes Winkelstück 45°... -
Seite 37: I Technische Daten Und Kennzeichnung
1.2 I Technische Daten und Kennzeichnung 1.2.1 Technische Daten 6 - MX 8 PRO Abmessungen des Reinigers (B x T x H) 31 x 19 x 22 cm 41 x 19 x 22 cm Abmessungen der Verpackung (B x T x H) 102 x 23 x 37 cm 2,5 kg 3,2 kg... -
Seite 38: ❷ Installation
❷ Installation 2.1 I Praktische Bedingungen Erforderliche Schlauchlänge : Reiniger : Schlauchstücke : Ventile des Schwimmbeckens : Bodensaugeranschluss : Skimmeranschluss : Filterpumpe : Filter Beispiel für den Anschluss am Bodensaugeranschluss 2.2 I Zusammenbau der Schlauchstücke 2.2.1 Bestimmung der nötigen Anzahl von Schlauchstücken •... -
Seite 39: I Hydraulische Anschlüsse
2.3 I Hydraulische Anschlüsse • Schalten Sie die Filterpumpe aus. • Reinigen Sie den Siebkorb des Skimmers, den Vorfilter der Filterpumpe und den Filter, wenn nötig. 2.3.1 Anschluss am Bodensaugeranschluss Schlauchstück : Bodensaugeranschluss : Verlängertes Winkelstück 45° (je nach Modell) : Verlängertes drehbares Winkelstück 45°... -
Seite 40: Anschluss Des Laubfängers "Cyclonic™ Leaf Catcher" (Je Nach Modell)
2.3.3 Anschluss des Laubfängers „Cyclonic™ Leaf Catcher“ (je nach Modell) • Den Laubfänger am Schlauch anschließen, der am nächsten beim Bodensaugeranschluss bzw. beim Skimmeranschluss liegt (siehe Abbildung bzw. • Den Laubfänger gemäß den folgenden Angaben ausrichten: „PUMP“ = Filterpumpenseite / „CLEANER“ = Reinigerseite (siehe Abbildung •... -
Seite 41: ❸ Bedienung
❸ Bedienung 3.1 I Funktionsweise Hydraulische Reiniger werden an das Filtersystem angeschlossen (an einen Bodensaugeranschluss oder an einen Skimmeranschluss). Sie nutzen die Energie der Filterpumpe, um sich im Schwimmbecken zu bewegen. Die Fähigkeit, an den Wänden hochzusteigen, hängt von der Form des Schwimmbeckens und vom verfügbaren Wasserdurchfluss ab. Die Verschmutzungen werden vom Reiniger eingesaugt und im Vorfilter der Filterpumpe oder im Laubfänger (mitgeliefertes oder als Option verfügbares Zubehör, je nach Modell) aufgefangen. -
Seite 42: I Einstellung Des Wasserdurchflusses
3.4 I Einstellung des Wasserdurchflusses • Die Filterpumpe muss in Betrieb sein. • Kontrollieren Sie den Wasserdurchfluss regelmäßig, um eine optimale Reinigung sicherzustellen und um das Hochsteigen des Reinigers an der Wand zu erleichtern. • Der Reiniger ist mit einem Durchflussregler ausgestattet, der den im Reiniger zirkulierenden Wasserdurchfluss automatisch anpasst. -
Seite 43: I Auswahl Des Saugmodus: Kleine Oder Große Verschmutzungen (Je Nach Modell)
3.5 I Auswahl des Saugmodus: kleine oder große Verschmutzungen (je nach Modell) Bevor Sie mit diesem Vorgang beginnen und um schwere Verletzungen zu vermeiden: • Schalten Sie die Filterpumpe aus. • Trennen Sie den Reiniger vom Schlauch. • Der Reiniger verfügt über einen Saugadapter, der sich unter dem Reiniger befindet. •... -
Seite 44: ❹ Instandhaltung
❹ Instandhaltung • Das Gerät muss regelmäßig mit klarem oder leicht seifenhaltigem Wasser gereinigt werden. Es darf kein Lösungsmittel verwendet werden. • Spülen Sie das Gerät mit reichlich klarem Wasser ab. • Lagern Sie den Reiniger niemals in der prallen Sonne. Lagern Sie die Schläuche liegend. Sie dürfen nicht aufgerollt werden, damit die ursprüngliche Form der Schläuche erhalten bleibt. -
Seite 45: I Entfernen Der Verschmutzungen Aus Dem Motor
4.3 I Entfernen der Verschmutzungen aus dem Motor Bevor Sie mit diesem Vorgang beginnen und um schwere Verletzungen zu vermeiden: • Schalten Sie die Filterpumpe aus. • Trennen Sie den Reiniger vom Schlauch. • Drücken Sie den Knopf auf der Oberseite und heben Sie die Haube an (siehe Abbildung •... -
Seite 46: I Lagerung Und Einwinterung
4.5 I Lagerung und Einwinterung • Für die Einwinterung muss das Wasser vollständig aus dem Reiniger geleert werden (die Garantie gilt nicht für frostbedingte Schäden). • Reinigen Sie das gesamte Gerät und die Schläuche mit klarem Wasser und lassen Sie sie anschließend trocknen. •... -
Seite 47: ❺ Problembehebung
❺ Problembehebung • Bevor Sie sich an Ihren Fachhändler wenden, können Sie im Fall einer Betriebsstörung mithilfe der folgenden Tabellen einfache Überprüfungen vornehmen. • Sollte das Problem dadurch nicht gelöst werden, wenden Sie sich bitte an Ihren Fachhändler. 5.1 I Verhaltensweisen des Gerätes •...
