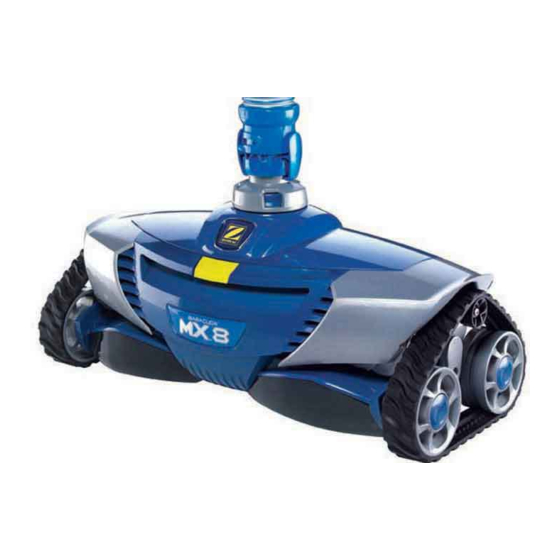

Zodiac MX 8 Montage- Und Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Zodiac Anleitungen
  4. Schwimmbadreiniger
  5. MX 8
  6. Montage- und gebrauchsanleitung

Zodiac MX 8 Montage- Und Gebrauchsanleitung

Vorschau anzeigen Andere Handbücher für MX 8:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 32

Quicklinks

Notice de montage et d'utilisation
(à conserver précieusement)
Français : page
Instructions for installation and use
(to be kept in a safe place)
English : page
Instrucciones de montaje y de uso
(a guardar cuidadosamente)
Español : página
Montage- und Gebrauchsanleitung
(Bitte sicher aufbewahren)
Deutsch : seite
Istruzioni per il montaggio e per l'uso
(conservare accuratamente)
Italiano : pagina
Montage- und gebruikshandleiding
(zorgvuldig bewaren)
Nederlands : bladzijde
Instruções de montagem e de utilização
(guarde em lugar seguro)
Português : página
2
12
22
32
42
52
62
Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Zodiac MX 8

Inhaltszusammenfassung für Zodiac MX 8

  • Seite 1 Notice de montage et d’utilisation (à conserver précieusement) Français : page Instructions for installation and use (to be kept in a safe place) English : page Instrucciones de montaje y de uso (a guardar cuidadosamente) Español : página Montage- und Gebrauchsanleitung (Bitte sicher aufbewahren) Deutsch : seite Istruzioni per il montaggio e per l’uso...
  • Seite 32 Registrieren Sie Ihr Gerät auf unserer Website: • I hr Händler muss ferner die Kompatibilität unserer Produkte • S ie werden vorrangig über die Zodiac-Neuheiten und über unsere mit den anderen Ausrüstungen des Schwimmbeckens bei den Sonderangebote informiert.
  • Seite 33 Ihrem lokalen Zodiac-Fachhändler überprüfen lassen. Verlangen Sie auf jeden Fall Original-Zodiac-Ersatzteile. Andere Teile entsprechen nicht unseren Spezifikationen. Sie können sich auf den Betrieb Ihres Zodiac MX™ 8 negativ auswirken und ihn sogar beschädigen. Hinweis: Wenn Ihr Schwimmbecken mit einer Filterpumpe mit veränderlicher Drehzahl versehen ist, müssen Sie die Pumpe evtl.
  • Seite 34 Installation Vorbereitung des Schwimmbeckens 1. Das Schwimmbecken manuell reinigen und sicherstellen, dass die Filteraulage und der Pumpenkorb sauber sind. 2. Der Bodenablauf des Schwimmbeckens verschließen. 3. Die Einlaufdüsen nach unten ausrichten. Zusammenfügen des Schlauchs Der Schlauch wird mit einfach zu bedienenden Twist-Lock-Anschlüssen zusammengefügt. Sie brauchen die Steckverbinder an den Abschnitten nur zusammenzuschieben und leicht zu verdrehen, so dass sie hörbar einrasten.
  • Seite 35 Anschließen des Schlauchs Das Filtersystem einschalten und den Schlauch mit Wasser füllen, indem das Ende vor eine Einlaufdüse halten, bis es überfließt. Die Ventilstutzen Pumpe ausschalten. Anschließen an eine separate Saugleitung: Schlauch 1. Das Steckerende des Schlauchs in das große Ende des Winkelteil mit 45°-Winkelteils drehen.
  • Seite 36 Testen und Einstellen auf den passenden Durchfluss Den Kopf des Reinigers abstecken und den Flussmesser anschließen. Den Flussmesser unter die Wasseroberfläche halten und eine andere Person die Pumpe einschalten lassen. Prüfen, ob die rote Anzeige in dem Messgerät (von der Seite her gesehen) auf der Einstellung Nr. 3 steht. Alle diese Vorgänge müssen unter Wasser erfolgen, so dass die Pumpe keine Luft ansaugt.
  • Seite 37 Anschließen des Reinigers WARNUNG Um schwere Verletzungen zu vermeiden, müssen Sie zuerst sicherstellen, dass die Saugpumpe (Filterpumpe) für den Reiniger abgeschaltet ist. Die Pumpe abschalten. Den Schlauch unter Wasser halten, den Durchflussmesser entfernen. 1. Den Reiniger ins Wasser tauchen und mit Wasser fluten. 2.

  • Seite 38: Betrieb Und Routinewartung

    Saugleitungen durchzuspülen, bevor der Reiniger wieder angeschlossen wird. Lagerung und Einwinterung Der Zodiac MX™ 8 darf nicht in der prallen Sonne gelagert werden. Beim Einwintern zuerst das ganze Wasser ablassen (die Garantie deckt Frostschäden nicht!). Alle Steckverbinder und Adapter von der dedizierten Saugleitung oder dem Skimmer entfernen.
  • Seite 39 Fremdkörper vom Motor entfernen WARNUNG Um schwere Verletzungen zu vermeiden sicherstellen, dass der Reiniger vom Schlauch abgesteckt ist und dass die Saugpumpe, die für den Reiniger verwendet wird, vor dem Starten des unten beschriebenen Vorgangs ausgeschaltet wurde. 1) Den Freigabeknopf des Riegels auf der Oberseite des Reinigers drücken.

  • Seite 40: Fehlersuche

    Fehlersuche Wenn ein Problem mit dem Zodiac MX™ 8 auftritt, gehen Sie bitte die Schritte der folgenden Fehlersuche durch, um die normale Funktion wieder herzustellen. Falls Sie mehr Hilfe brauchen, wenden Sie sich bitte an Ihren Fachhändler. Problem Lösung Der Reiniger bewegt sich nicht •...
  • Seite 41 MX™ 8 Explosionszeichnung 6 5 4 3 2 1 0 Nr. Beschreibung Stk. Nr. Beschreibung Stk. R-KIT, MX8 SCHLAUCHSCHWIMMER R-KIT, MX8 ANTRIEBSRILLE R-KIT, SCHNELLKUPPLUNG (BLAU) R-KIT, MX8 RADACHSE R-KIT, MX8 OBERE ABDECKUNG / SCHWENKVORRICHTUNG R-KIT, MX8 RAD R-KIT, MX8 MOTORDICHTUNG R-KIT, MX8 RICHTUNGSSTEUERUNG, SEITE A R-KIT, MX8 MOTORFÜHRUNG R-KIT, MX8 KÖRPERTAFEL –...
