Inhaltszusammenfassung für Zodiac MX6

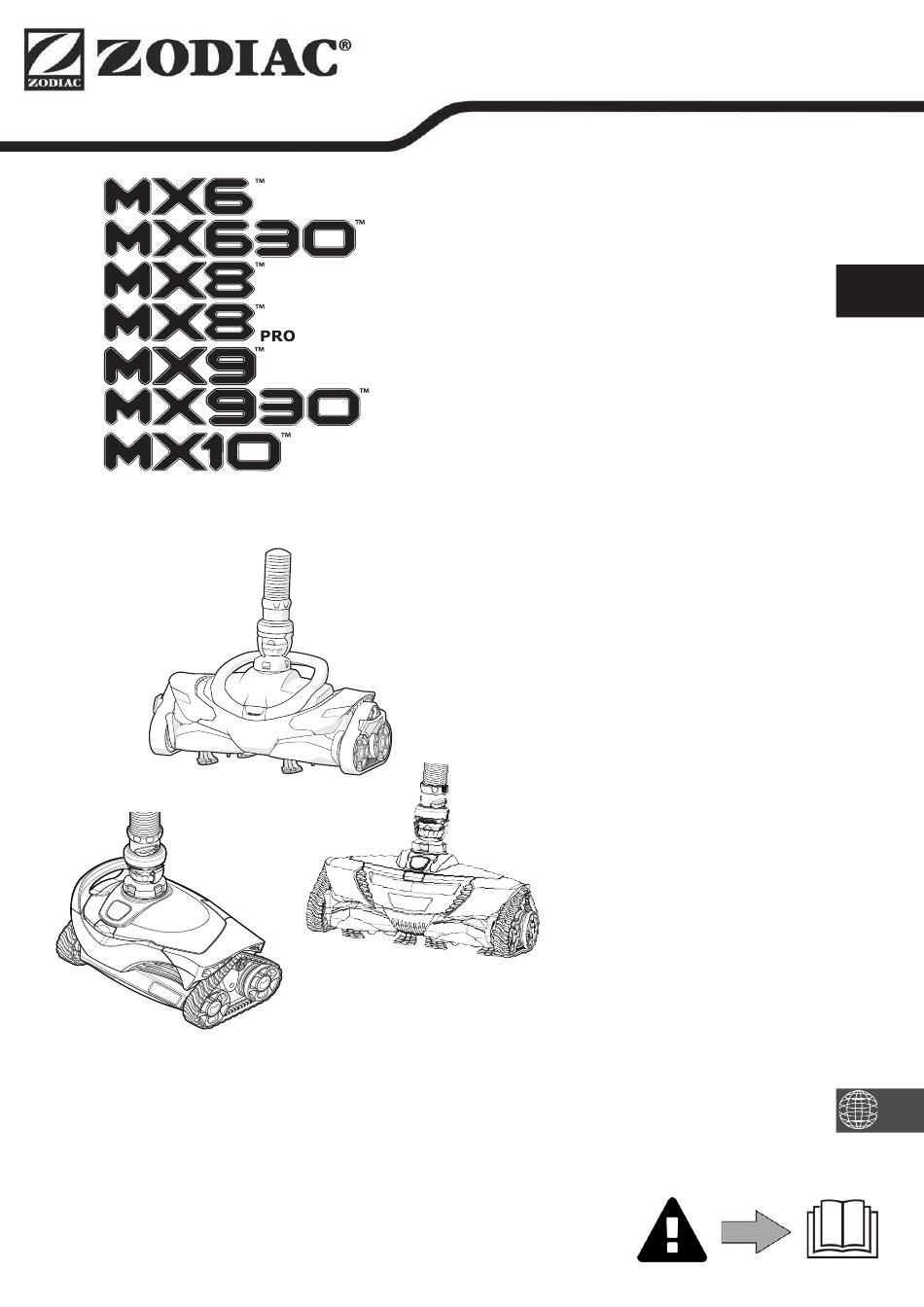

- Seite 1 Installations- und Gebrauchsanweisung - Deutsch Hydraulische Reiniger Übersetzung der französischen Originalanleitung More documents on: www.zodiac.com H0354600_REVJ - 2021/07...
-
Seite 2: Allgemeine Warnhinweise
• Diese Dokumente müssen während der gesamten Lebensdauer des Gerätes zum späteren Aufschlagen aufbewahrt und immer mit dem Gerät weitergegeben werden. • Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® mit jeglichen Mitteln zu verbreiten oder zu ändern. -
Seite 3: Warnhinweis Hinsichtlich Der Verwendung Eines Reinigers In Einem Schwimmbecken Mit Poolfolie
das eine Temperatur zwischen 10°C und 35°C aufweist. • Um jede Gefahr einer Verletzung oder einer Beschädigung des Reinigers zu vermeiden, darf der Reiniger nicht ohne Wasser betrieben werden. • Um jede Gefahr einer Verletzung zu vermeiden, darf das Schwimmbecken nicht benutzt werden, solange sich der Reiniger darin befindet. -
Seite 4: Inhaltsverzeichnis
INHALT ❶ Kenndaten 1.1 I Beschreibung 1.2 I Technische Daten und Kennzeichnung ❷ Installation 2.1 I Praktische Bedingungen 2.2 I Zusammenbau der Schlauchstücke 2.3 I Hydraulische Anschlüsse ❸ Bedienung 3.1 I Funktionsweise 3.2 I Vorbereitung des Schwimmbeckens 3.3 I Inbetriebnahme 3.4 I Einstellung des Wasserdurchflusses 3.5 I Auswahl des Saugmodus: kleine oder große Verschmutzungen (je nach Modell) ❹... -
Seite 5: ❶ Kenndaten
❶ Kenndaten 1.1 I Beschreibung x 11 8 PRO Reiniger 1 Meter langes Schlauchstück Twist Lock mit Schwimmer (x1) 1 Meter langes Schlauchstück Twist Lock ( x9) ( x11) ( x11) ( x11) ( x11) Durchflussregler Anschlussadapter konisch Biegsames Winkelstück 45° Automatisches Durchflussregelventil Verlängertes Winkelstück 45°... -
Seite 6: I Technische Daten Und Kennzeichnung
1.2 I Technische Daten und Kennzeichnung 1.2.1 Technische Daten 8 PRO Abmessungen des Reinigers (B x T x H) 31 x 19 x 22 41 x 19 x 22 cm Abmessungen der Verpackung (B x T x H) 102 x 23 x 37 cm Gewicht des Reinigers 2,5 kg 3,2 kg... -
Seite 7: ❷ Installation
❷ Installation 2.1 I Praktische Bedingungen Erforderliche Schlauchlänge : Reiniger : Schlauchstücke : Ventile des Schwimmbeckens : Bodensaugeranschluss : Skimmeranschluss : Filterpumpe : Filter Beispiel für den Anschluss am Bodensaugeranschluss 2.2 I Zusammenbau der Schlauchstücke 2.2.1 Bestimmung der nötigen Anzahl von Schlauchstücken •... -
Seite 8: I Hydraulische Anschlüsse
2.3 I Hydraulische Anschlüsse • Schalten Sie die Filterpumpe aus. • Reinigen Sie den Siebkorb des Skimmeranschlusses, den Vorfilter der Filterpumpe und den Filter, wenn nötig. 2.3.1 Anschluss am Bodensaugeranschluss Schlauchstück : Bodensaugeranschluss : Verlängertes Winkelstück 45° (je nach Modell) 2.3.2 Anschluss am Skimmeranschluss •... -
Seite 9: Anschluss Des Laubfängers "Cyclonic™ Leaf Catcher" (Je Nach Modell)
2.3.3 Anschluss des Laubfängers „Cyclonic™ Leaf Catcher“ (je nach Modell) • Den Laubfänger an den Schlauch anschließen, der am nächsten beim Bodensaugeranschluss bzw. beim Skimmeranschluss liegt (siehe Abbildung bzw. • Den Laubfänger gemäß den folgenden Angaben ausrichten: „PUMP“ = Filterpumpenseite / „CLEANER“ = Reinigerseite (siehe Abbildung •... -
Seite 10: ❸ Bedienung
❸ Bedienung 3.1 I Funktionsweise Hydraulische Reiniger werden an das Filtersystem angeschlossen (an einen Bodensaugeranschluss oder an einen Skimmeranschluss). Sie nutzen die Energie der Filterpumpe, um sich im Schwimmbecken zu bewegen. Die Fähigkeit, an den Wänden hochzusteigen, hängt von der Form des Schwimmbeckens und vom verfügbaren Wasserdurchfluss ab. Die Verschmutzungen werden vom Reiniger eingesaugt und im Vorfilter der Filterpumpe oder im Laubfänger (mitgeliefertes oder als Option verfügbares Zubehör, je nach Modell) aufgefangen. -
Seite 11: I Einstellung Des Wasserdurchflusses
3.4 I Einstellung des Wasserdurchflusses • Die Filterpumpe muss in Betrieb sein. • Kontrollieren Sie den Wasserdurchfluss regelmäßig, um eine optimale Reinigung sicherzustellen und um das Hochsteigen des Reinigers an der Wand zu erleichtern. • Der Reiniger ist mit einem Durchflussregler ausgestattet, der den im Reiniger zirkulierenden Wasserdurchfluss automatisch anpasst. -
Seite 12: I Auswahl Des Saugmodus: Kleine Oder Große Verschmutzungen (Je Nach Modell)
3.5 I Auswahl des Saugmodus: kleine oder große Verschmutzungen (je nach Modell) Bevor Sie mit diesem Vorgang beginnen und um schwere Verletzungen zu vermeiden: • Schalten Sie die Filterpumpe aus. • Trennen Sie den Reiniger vom Schlauch. • Der Reiniger verfügt über einen Saugadapter ( ), der sich unter dem Reiniger befindet. -
Seite 13: ❹ Instandhaltung
❹ Instandhaltung • Das Gerät muss regelmäßig mit klarem oder leicht seifenhaltigem Wasser gereinigt werden. Es darf kein Lösungsmittel verwendet werden. • Spülen Sie das Gerät mit reichlich klarem Wasser ab. • Lagern Sie den Reiniger niemals in der prallen Sonne. Lagern Sie die Schläuche liegend. Sie dürfen nicht aufgerollt werden, damit die ursprüngliche Form der Schläuche erhalten bleibt. -
Seite 14: I Entfernen Der Verschmutzungen Aus Dem Motor
• Drücken Sie den Knopf auf der Oberseite und heben Sie die Haube an (siehe Abbildung • Bei MX6 - 630 - 8 - 8 PRO - 9 - 930 heben Sie die Haube an und entfernen Sie die Verschmutzungen im Inneren (siehe Abbildung ). -
Seite 15: I Ersetzen Der Raupenbänder
4.4 I Ersetzen der Raupenbänder • Legen Sie den Reiniger auf eine Seite. • Fangen Sie bei einem Rad an und ziehen Sie an der Innenseite des Raupenbandes, um es vom Rad zu trennen (siehe Abbildung Entfernen Sie anschließend das Raupenband vom Reiniger. •... -
Seite 16: ❺ Problembehebung
❺ Problembehebung • Bevor Sie sich an Ihren Fachhändler wenden, können Sie im Fall einer Betriebsstörung mithilfe der folgenden Tabellen einfache Überprüfungen vornehmen. • Sollte das Problem dadurch nicht gelöst werden, wenden Sie sich bitte an Ihren Fachhändler. 5.1 I Verhaltensweisen des Gerätes •... - Seite 17 For more information, product registration and customer support: www.zodiac.com ©2021 Zodiac Pool Systems LLC. All rights reserved. ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license. All other trademarks are the property of their respec- tive owners.
