H0354600.F - 2015/12

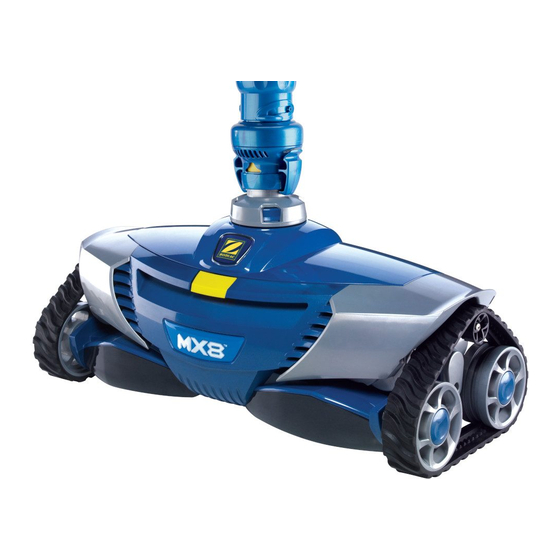

MX™ 6
MX™ 630
MX™ 8
MX™ 8 PRO
Noti ce d'installati on et d'uti lisati on
Français
Instructi ons for installati on and use
English
Montage- und Gebrauchsanleitung
Deutsch
Installati e en gebruikshandleiding
Nederlands
Manual de instalación y de uso
Espanõl
Manual de instalação e uti lização
Português
Manuale di installazione e di uso
Italiano
More documents on:
www.zodiac.com
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Zodiac MX 6
Inhaltszusammenfassung für Zodiac MX 6
- Seite 1 Instructi ons for installati on and use English Montage- und Gebrauchsanleitung Deutsch Installati e en gebruikshandleiding Nederlands Manual de instalación y de uso Espanõl Manual de instalação e uti lização Português Manuale di installazione e di uso Italiano More documents on: www.zodiac.com H0354600.F - 2015/12...
-
Seite 2: Inhaltsverzeichnis
Diese Dokumente müssen während der gesamten Lebensdauer des Gerätes zum späteren • Nachschlagen aufb ewahrt und immer mit dem Gerät weitergegeben werden. Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® mit jeglichen Mitt eln zu • verbreiten oder zu ändern. -
Seite 3: ❶ Kenndaten
❶ Kenndaten 1.1 I Beschreibung 6 - MX 8 PRO Reiniger Schlauchstück 1 Meter mit Schwimmer (x1) Schlauchstück 1 Meter (x9) (x11) ( x11) Durchfl ussregler (für den Reiniger) Kegeladapter Winkelstück 45° Verlängertes drehbares 45° Winkelstück Durchfl ussregelventi l Laubfänger „Cyclonic Leaf Catcher“... -
Seite 4: I Technische Daten Und Kennzeichnung
1.2 I Technische Daten und Kennzeichnung 1.2.1 Technische Daten 6 - MX 8 PRO Abmessungen des Reinigers (B x T 31 x 19 x 22 cm 41 x 19 x 22 cm x H) Abmessungen der Verpackung (B x 102 x 23 x 37 cm T x H) Gewicht des Reinigers 2,5 kg... -
Seite 5: ❷ Installati On
❷ Installati on 2.1 I Prakti sche Bedingungen : Reiniger Erforderliche Schlauchlänge : Schlauchstücke : Venti le des Schwimmbeckens : Bodensaugeranschluss : Skimmeranschluss : Filterpumpe : Filter Beispiel für den Anschluss am Bodensaugeranschluss 2.2 I Zusammenbau der Schlauchstücke 2.2.1 Besti mmung der benöti gten Anzahl an Schlauchstücken •... -
Seite 6: I Hydraulischer Anschluss
2.3 I Hydraulischer Anschluss • Schalten Sie die Filterpumpe aus. • Reinigen Sie den Siebkorb des Skimmers, den Vorfi lter der Filterpumpe und den Filter, wenn nöti g. 2.3.1 Anschluss am Bodensaugeranschluss Schlauchstück Durchfl ussregelventi l Kegeladapter Bodensaugeranschluss : 45° Winkelstück (opti onal) : Verlängertes drehbares 45°... -
Seite 7: Anschluss Des Laubfängers "Cyclonic™ Leaf Catcher" (Je Nach Modell)
2.3.3 Anschluss des Laubfängers „Cyclonic™ Leaf Catcher“ (je nach Modell) • Den Laubfänger am Schlauch anschließen, der am nächsten beim Bodensaugeranschluss bzw. beim Skimmeranschluss liegt (siehe Abbildung oder • Den Laubfänger gemäß den folgenden Angaben ausrichten: „PUMP“ = Filterpumpenseite / „CLEANER“ = Reinigerseite (siehe Abbildung •... -
Seite 8: ❸ Bedienung
❸ Bedienung 3.1 I Funkti onsweise Hydraulische Reiniger werden an das Filtersystem angeschlossen (entweder an einen Bodensaugeranschluss oder an einen Skimmeranschluss). Sie nutzen die Energie der Filterpumpe, um sich im Schwimmbecken nach dem Zufallsprinzip zu bewegen. Die Fähigkeit, an den Wänden hochzusteigen, hängt von der Form des Schwimmbeckens und vom verfügbaren Wasserdurchfl... -
Seite 9: Füllen Der Schläuche
3.3.2 Füllen der Schläuche • Trennen Sie zeitweilig den Schlauch vom Bodensaugeranschluss bzw. vom Skimmeranschluss. • Schalten Sie die Filterpumpe ein. • Füllen Sie den Schlauch mit Wasser, wobei Sie das Schlauchende vor eine Einlaufdüse halten. • Schalten Sie die Filterpumpe aus und schließen Sie den Schlauch wieder am Bodensaugeranschluss bzw. am Skimmeranschluss an. -
Seite 10: I Auswahl Des Saugmodus: Kleine Oder Große Verschmutzungen (Je Nach Modell)
3.5 I Auswahl des Saugmodus: kleine oder große Verschmutzungen (je nach Modell) Bevor Sie mit diesem Vorgang beginnen und um schwere Verletzungen zu vermeiden: • Schalten Sie die Filterpumpe aus. • Trennen Sie den Reiniger vom Schlauch. • Der Reiniger verfügt über einen Saugadapter, der sich unter dem Reiniger befi ndet. •... -
Seite 11: ❹ Wartung
❹ Wartung • Das Gerät muss regelmäßig mit klarem oder leicht seifenhalti gem Wasser gereinigt werden. Es darf kein Lösungsmitt el verwendet werden. • Spülen Sie das Gerät mit reichlich klarem Wasser ab. • Lassen Sie das Gerät nicht in der prallen Sonne am Beckenrand trocknen. 4.1 I Reinigung des Vorfi... -
Seite 12: I Entf Ernen Der Verschmutzungen Aus Dem Motor
4.3 I Entf ernen der Verschmutzungen aus dem Motor Bevor Sie mit diesem Vorgang beginnen und um schwere Verletzungen zu vermeiden: • Schalten Sie die Filterpumpe aus. • Trennen Sie den Reiniger vom Schlauch. • Drücken Sie den Knopf auf der Oberseite und heben Sie die Haube an (siehe Abbildung •... -
Seite 13: I Lagerung Und Einwinterung
4.5 I Lagerung und Einwinterung • Für die Einwinterung muss das Wasser vollständig aus dem Reiniger geleert werden (die Garanti e gilt nicht für frostbedingte Schäden). • Reinigen Sie das gesamte Gerät und die Schläuche mit klarem Wasser und lassen Sie sie anschließend trocknen. •... - Seite 14 Votre revendeur Your retailer Modèle appareil Appliance model Numéro de série Serial number Trouvez plus d’informations et enregistrez votre produit sur More informations and register you product on www.zodiac.com ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
