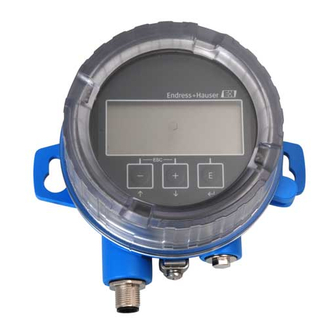

Endress+Hauser FHX50 Ergänzung Zu Bedienungsanleitung
Abgesetzte anzeige; sonderdokumentation
Vorschau ausblenden
Andere Handbücher für FHX50:
- Ergänzung zu bedienungsanleitung (24 Seiten) ,
- Einbauanleitung (9 Seiten) ,
- Ergänzung zu bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für Endress+Hauser FHX50
Inhaltszusammenfassung für Endress+Hauser FHX50
- Seite 1 Products Solutions Services SD01007F/00/DE/05.15 71290314 Sonderdokumentation Abgesetzte Anzeige FHX50 Füllstand- und Durchflussmessung...
-
Seite 3: Inhaltsverzeichnis
Werkstoffe ..... . 8 FHX50 ......8 Montagebügel . -
Seite 4: Sicherheitshinweise
• Prosonic Flow 200 / 9x2B Bei Transmittern mit Zulassung kann die Verwendung des FHX50 eingeschränkt sein. Ein Gerät darf nur dann mit FHX50 nachgerüstet werden, wenn in den zugehörigen Sicherheitshinweisen (XA) unter Grundspezifikationen, Position 4 "Anzeige, Bedienung" die Option L oder M ("Vorbereitet für FHX50") aufgeführt ist. -
Seite 5: Lieferumfang
Mit Kabelverschraubung (2) für folgende Optionen von Merkmal 040 ("Kabel") 1: Kundenseitig, max. 60 m A0021484 1 Gehäuse FHX50; Kabeleinfürhung abhängig von Merkmal 040 M12-Buchse Kabelverschraubung M16 Nur vorhanden für folgende Opti- onen von Merkmal 020 ("Anzeige, Bedienung") • C: SD02, Drucktasten •... - Seite 6 Lieferumfang Abgesetzte Anzeige FHX50 Teil Bedingung Nur vorhanden für folgende Opti- onen von Merkmal 050 ("Ausfüh- rung Messgerät") B: Nicht vorbereitet für Anzeige FMR50 A0021487 4 Nachrüstsatz für Messgerät, bestehend aus: Klemmenplatte zum Ersatz für das Anzeigemodul Kabelverschraubung M16 (zur Verwendung mit kundenseitigem...
-
Seite 7: Technische Daten
Abgesetzte Anzeige FHX50 Technische Daten Technische Daten Abmessungen 136 (5.35) 114 (4.49) mm (in) A0019039 Weitere Daten Schutzart IP68, NEMA 6P Umgebungstemperatur –40…80 °C (–40…176 °F) Lagerungstemperatur –40…+80 °C (–40…+176 °F) Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD) Schwingungsfestigkeit DIN EN 60068-2-64 / IEC 68-2-64: 20…2 000 Hz, 1 (m/s Elektromagnetische Verträg-... -
Seite 8: Werkstoffe
Werkstoffe Abgesetzte Anzeige FHX50 Werkstoffe FHX50 A0019191 Position Bauteil Werkstoff Gehäuse: 316L Gehäuse: Kunststoff PBT Deckel 316L PA12 Deckelkralle Schraube Kralle 316L (1.4404) 316L (1.4404) Dichtung EPDM beschichtet mit PTFE EPDM beschichtet mit PTFE Gehäuse 316L Anhängeschild Rundlitzenseil 316 (1.4401) 316 (1.4401) -
Seite 9: Montagebügel
Abgesetzte Anzeige FHX50 Werkstoffe Position Bauteil Werkstoff Gehäuse: 316L Gehäuse: Kunststoff PBT Kabelverschraubung 316L Messing (CuZn) vernickelt M12-Stecker 316L Messing (CuZn) vernickelt Montagebügel A0019381 Position Bauteil Werkstoff Montagebügel 304 (1.4301) Schrauben Schlauchschelle 304 (1.4301) Endress+Hauser... -
Seite 10: Benötigtes Werkzeug
Benötigtes Werkzeug Abgesetzte Anzeige FHX50 Benötigtes Werkzeug Allgemeine Teile Montage Deckelkralle Innensechskantschlüssel 3 mm Erdungsschrauben (innen und außen) Kreuzschlitz-Schraubendreher PZ2 Anschluss mit M12-Stecker M12-Stecker am Verbindungskabel Schraubenschlüssel 14 mm Anschluss mit kundenseitigem Kabel Kabelverschraubung M16 (bei Gehäuse 316L) Schraubenschlüssel 22 mm Kabelverschraubung M16 (bei Gehäuse Kunststoff PBT) -
Seite 11: Montage
Montagevarianten FHX50 Kabeleinführung parallel zum Rohr Kabeleinführung senkrecht zum Rohr Montagehinweise: SD00334F Der Montagebügel kann direkt mit dem FHX50 bestellt werden (Merkmal 620 "Zubehör beigelegt", Option AA "Montagebügel, Rohr 1"/2" "). Er ist außerdem als separates Zubehör erhältlich. Bestellnummer: 71132890 Endress+Hauser... -
Seite 12: Elektrischer Anschluss
Elektrischer Anschluss Abgesetzte Anzeige FHX50 Elektrischer Anschluss Anschluss mit M12-Stecker 8.1.1 Transmitter vorbereiten Dieser Abschnitt entfällt, wenn der Transmitter bereits für die Anzeige FHX50 vorberei- tet ist (Merkmal 030: "Anzeige", Option L oder M). Endress+Hauser... - Seite 13 Abgesetzte Anzeige FHX50 Elektrischer Anschluss A0019162 Klemmenbelegung Klemme Adernfarbe weiß braun grün gelb grau rosa blau Endress+Hauser...
-
Seite 14: Fhx50 Mit Transmitter Verbinden
Elektrischer Anschluss Abgesetzte Anzeige FHX50 8.1.2 FHX50 mit Transmitter verbinden A0019128 Anzugsdrehmoment: 0,4 Nm (0,3 lbf ft) Wenn der Transmitter ein Kunststoffgehäuse (GT19) hat, muss zum Schutz vor elektro- statischer Entladung eine nichtmetallische Abdeckung (z.B. Isolierklebeband) über dem metallischen Teil des Steckers bzw. der Kabelverschraubung angebracht werden. -
Seite 15: Anschluss Mit Kundenseitigem Kabel
Abgesetzte Anzeige FHX50 Elektrischer Anschluss Anschluss mit kundenseitigem Kabel 8.2.1 Kabelspezifikation Leiterquerschnitt 0,08…0,5 mm (28…20 AWG) Außendurchmesser 6…10 mm (0,24…0,4 in) Maximale Kabellänge 60 m (197 ft) Abisolierlänge 5…6 mm (0,2…0,24 in) Wir empfehlen EtherLine ® -P CAT.5e der Firma LAPP. -
Seite 16: Transmitter Anschließen
Elektrischer Anschluss Abgesetzte Anzeige FHX50 8.2.2 Transmitter anschließen 1. Fall: Transmitter ist vorbereitet für FHX50 A0019379 Merkmal 030 "Anzeige, Bedienung", Option L oder M Endress+Hauser... - Seite 17 Abgesetzte Anzeige FHX50 Elektrischer Anschluss 2. Fall: Transmitter ist nicht vorbereitet für FHX50 A0019377 Merkmal 030 "Anzeige, Bedienung", Option A, C oder E Endress+Hauser...
-
Seite 18: Fhx50 Anschließen
FHX50 anschließen A0019139 Die Klemmenbelegung am Transmitter und am FHX50 müssen übereinstimmen. Potenzialausgleich Der Potenzialausgleich muss sowohl am Transmitter als auch am FHX50 angeschlossen wer- den. Falls Potenzialdifferenzen zu erwarten sind, gegebenenfalls Potenzialausgleichsleiter zwischen FHX50 und Transmitter verlegen. Entsorgung Folgende Hinweise zur Entsorgung beachten: •... - Seite 20 *71290314* 71290314 www.addresses.endress.com...
