Motorola PMPN4350 Bedienungsanleitung
Verwandte Anleitungen für Motorola PMPN4350
Inhaltszusammenfassung für Motorola PMPN4350

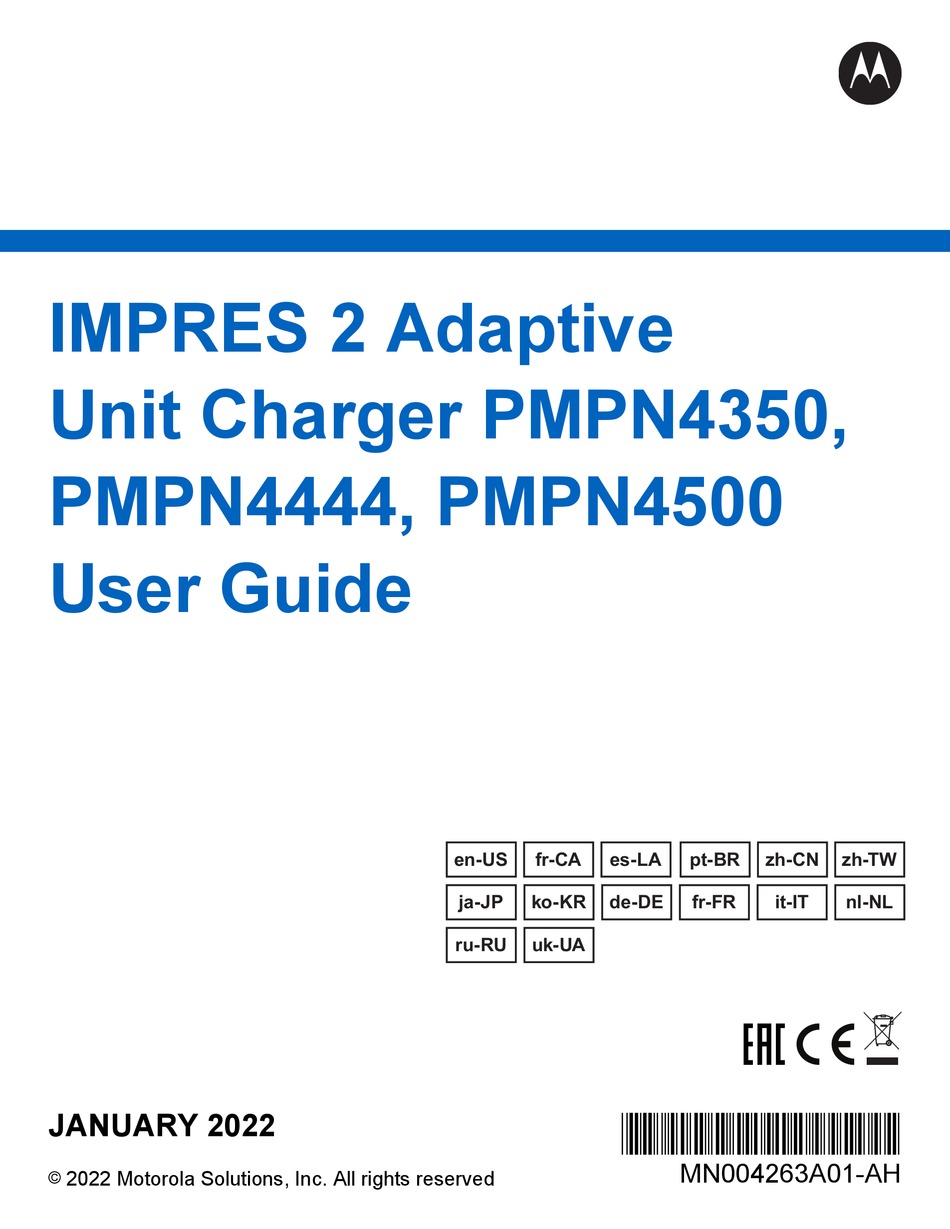

- Seite 139 Adaptives IMPRES 2- Ladegerät PMPN4350, PMPN4444, PMPN4500 – Benutzerhandbuch JANUAR 2022 *MN004263A01* MN004263A01-AH © 2022 Motorola Solutions, Inc. All rights reserved...
- Seite 140 Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber. Lizenzrechte Mit dem Kauf von Produkten von Motorola Solutions werden weder ausdrücklich noch stillschweigend, durch Rechtsverwirkung oder auf andere Weise Lizenzen unter dem Copyright, dem Patent oder den Patentanwendungen von Software von Motorola Solutions ausgegeben, außer der Nutzung von gewöhnlichen, nicht exklusiv erteilten, gebührenfreien Lizenzen, die sich aus der Anwendung der...
-
Seite 141: Haftungsausschluss
System möglicherweise nicht gelten oder nicht lizenziert sind oder von den Eigenschaften bestimmter mobiler Endgeräte (Funkgeräte) oder von der Konfiguration bestimmter Parameter abhängen können. Wenden Sie sich für weitere Informationen an Ihren Ansprechpartner von Motorola Solutions. 2022 Motorola Solutions, Inc. Alle Rechte vorbehalten ©... - Seite 142 MN004263A01-AH In diesem Handbuch verwendete Anmerkungen In diesem Handbuch verwendete Anmerkungen In den Texten dieser Publikation finden Sie die Darstellungsweisen „Warnung“, „Vorsicht“ und „Hinweis“. Diese Darstellungsweisen werden verwendet, um auf bestimmte Gefahren hinzuweisen, bei denen besondere Vorsicht geboten ist und entsprechende Hinweise einzuhalten sind. Der Begriff Funkgerät in diesem Handbuch bezieht sich ebenfalls auf Pager und andere Funkkommunikationsgeräte.
- Seite 143 Kapitel 1 : Funktionen und Vorteile................8 Kapitel 2 : Ladegerät – Übersicht................9 2.1 Von Motorola Solutions autorisierte Netzteile................10 2.2 Von Motorola Solutions autorisierte Akkus................10 2.3 Technische Daten des Ladegeräts..................10 Kapitel 3 : Ladevorgang................... 11 3.1 Ladeanzeige.......................... 12 3.2 Initialisierung..........................13...
-
Seite 144: Wichtige Sicherheitsanweisungen
Personen- und Sachschäden verursachen. • Um das Risiko von Feuer, Stromschlägen oder Verletzungen zu minimieren, verwenden Sie nur das von Motorola Solutions empfohlene Zubehör. • Ziehen Sie beim Trennen des Stromkabels von der Steckdose oder vom Ladegerät am Stecker (und nicht am Kabel), um Schäden am Stromkabel zu vermeiden. -
Seite 145: Sicherheitsrichtlinien Für Den Betrieb
MN004263A01-AH Sicherheitsrichtlinien für den Betrieb Sicherheitsrichtlinien für den Betrieb • Dieses Gerät ist nicht für die Verwendung im Freien geeignet. Verwenden Sie es nur in trockenen Umgebungen/Bedingungen. • Schließen Sie das Gerät nur an einen ordnungsgemäß gesicherten und verkabelten Netzanschluss mit der richtigen Spannung an (siehe Angabe auf dem Produkt). -
Seite 146: Kapitel 1 : Funktionen Und Vorteile
Das System besteht aus IMPRES-Akkus, einem adaptiven IMPRES-Ladegerät sowie Funkgeräte- Hardware und -Software, sodass IMPRES-kompatible Funkgeräte mit IMPRES-Akkus kommunizieren können. Wenn das adaptive IMPRES-Ladegerät zusammen mit IMPRES-Akkus von Motorola Solutions verwendet wird, profitieren Sie von folgenden Vorteilen: • Maximale Akkulebensdauer durch erhebliche Hitzereduzierung während der Erhaltungszyklen bzw. -
Seite 147: Kapitel 2 : Ladegerät - Übersicht
Ladeschalen für Funkgeräte Akkuladeschalen Ladeanzeige – Ladestatus des Akkus Programmierung/Flottenverwaltungsport – erfordert ein Kommunikationsmodul (Teilenummer: NNTN8870). Wenden Sie sich zur Bestellung dieses Artikels an Ihren Motorola Solutions-Vertriebsmitarbeiter vor Ort. USB-Zubehör-Ladeanschluss vom Typ A. HINWEIS: USB Typ A ist nicht anwendbar für PMPN4500. -
Seite 148: Von Motorola Solutions Autorisierte Netzteile
MN004263A01-AH Kapitel 2 : Ladegerät – Übersicht vom Typ A bietet nur dann eine Stromversorgung, wenn er über das Ladegerät verfügbar wird. Das Aufladen des Funkgeräts und des Akkus hat Priorität. Von Motorola Solutions autorisierte Netzteile Ladegerätset Stromversorgung Beschreibung Landesstecker... -
Seite 149: Kapitel 3 : Ladevorgang
MN004263A01-AH Ladevorgang Kapitel 3 Ladevorgang Wann und wo zu verwenden: Das adaptive IMPRES ™ -Ladesystem ist ein voll automatisiertes Akkupflegesystem. Vorgehensweise: 1 Verbinden Sie das für das Ladegerät vorgesehene Ende des Stromkabels mit dem Stromanschluss auf der Rückseite des Ladegeräts. 2 Verbinden Sie das für die Steckdose vorgesehene Ende des Stromkabels mit einer geeigneten Steckdose. -
Seite 150: Ladeanzeige
MN004263A01-AH Kapitel 3 : Ladevorgang Abbildung 2 : Akku wird aufgeladen c Wenn der IMPRES-Akku ordnungsgemäß in die Ladeschale eingesetzt wurde, leuchtet die Ladeanzeige auf und zeigt damit an, dass das Ladegerät den Akku erkannt hat. Sehen Sie sich die Ladeanzeigen in Tabelle 3 :Ladeanzeigen für IMPRES-Akkus auf Seite 12 4 Um ein Funkgerät oder einen Akku aus dem Ladegerät herauszunehmen, ziehen Sie das Funkgerät bzw. -
Seite 151: Initialisierung
Akku vollständig aufgeladen ist. Initialisierung Die in den Motorola IMPRES-Akkus enthaltenen Daten müssen beim ersten Ladevorgang vom Ladegerät initialisiert werden, damit die Funktionen der IMPRES-Akkus und des adaptiven Ladesystems von Motorola Solutions in vollem Umfang genutzt werden können. Diese Akkuinitialisierung wird durch ein konstant gelbes Leuchten der Ladeanzeige angezeigt. Es... -
Seite 152: Kalibrierungsschalter
Beschreibung Vorderseite Zurück Automatische IMPRES-Akkukalibrierung Wenn das adaptive IMPRES-Ladegerät zusammen mit einem IMPRES-Akku von Motorola Solutions verwendet wird, kann dieses feststellen, ob der Akku kalibriert werden muss. HINWEIS: Die Ladeschale des Funkgeräts führt die Kalibrierung nicht durch. Der IMPRES-Akku muss sich für eine automatische Kalibrierung/Rekonditionierung länger als... -
Seite 153: Manuelles Beenden Des Kalibrierungsprozesses
<B>konstant grün</B> leuchtet. Nach Abschluss des Kalibrierungszyklus wird der IMPRES-Akku automatisch geladen. Manuelles Beenden des Kalibrierungsprozesses Wann und wo zu verwenden: Der Kalibrierungsprozess eines IMPRES-Akkus von Motorola Solutions (konstant gelb) kann jederzeit abgebrochen werden. Vorgehensweise: 1 Entfernen Sie den Akku aus dem Ladegerät und der Ladeschale. -
Seite 154: Kapitel 4 : Fehlerbehebung
Sie ihn wieder in das Ladegerät ein. • Es wurde kein Kontakt zum Ladegerät hergestellt. • Stellen Sie sicher, dass es sich um einen von Motorola Solutions zugelassenen Akku • Akku ist nicht aufladbar. handelt, wie in Von Motorola Solutions autorisierte Akkus auf Seite 10 aufgeführt. - Seite 155 MN004263A01-AH Kapitel 4 : Fehlerbehebung Problem Maßnahme bis zu einem Ladestand zu laden, bei dem • Beim Aufladen eines Funkgeräts bzw. die LED-Akku-Ladeanzeige wieder in den beim gleichzeitigen Aufladen eines Normalzustand zurückkehrt. Funkgeräts und eines Akkus über das an einen Downstream-Ladeanschluss am PC angeschlossene USB-Kabel wird ein hoher Spannungsabfall festgestellt.
-
Seite 156: Kapitel 5 : Service
MN004263A01-AH Kapitel 5 : Service Kapitel 5 Service Die adaptiven IMPRES-Ladegeräte sind nicht reparierbar. Bestellen Sie neue Ladegeräte nach Bedarf von Ihrem lokalen Motorola Solutions-Vertriebsmitarbeiter.
